Инструкция по эксплуатации Makita SG1250
Страница 10
10
1
2
3
4
5

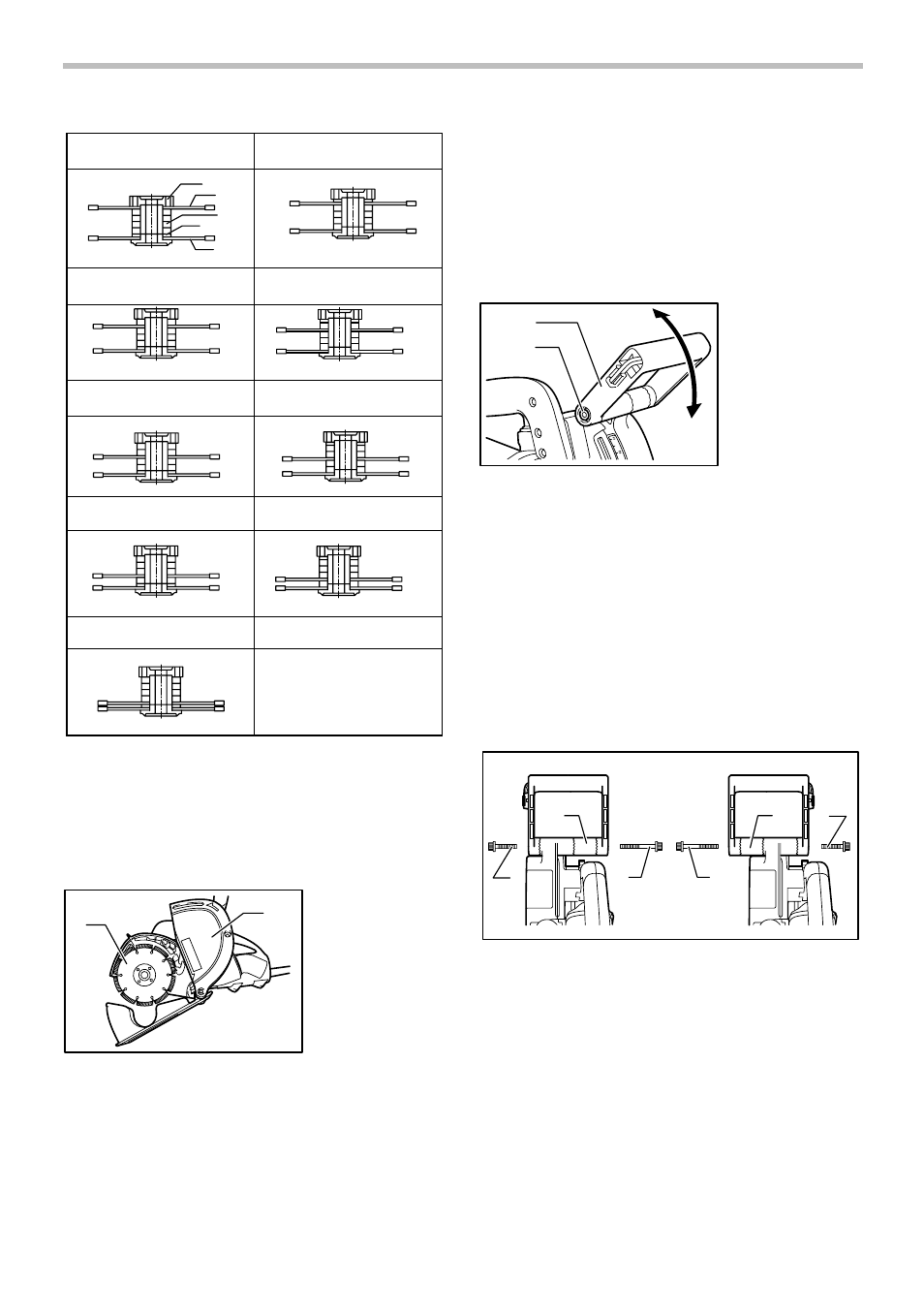

Ширина паза: 30 мм
Ширина паза: 18 мм
Ширина паза: 15 мм
Ширина паза: 27 мм
Ширина паза: 24 мм
Ширина паза: 9 мм
Ширина паза: 6 мм
Ширина паза: 21 мм
Ширина паза: 12 мм
004503
УСТАНОВКА
1
2
004504
Определите расстояние между двумя лезвиями по
таблице.
Для
установки
алмазного
режущего
диска,
осторожно наденьте его на шпиндель, следя за тем,
чтобы направление стрелки на поверхности
алмазного
режущего
диска
совпадало
с
направлением стрелки на инструменте. Установите
промежуточное кольцо и стопорную гайку.
Крепко затяните стопорную гайку по часовой стрелке
с помощью ключа стопорной гайки, надавливая на
замок вала.
Верните крышку и основание в первоначальное
положение и затяните болт, чтобы закрепить их.
Передняя ручка
1
2
004505
1.
Угол установки передней ручки регулируется.
•
Для изменения ее положения, ослабьте два
болта на обеих сторонах передней ручки
шестигранным ключом и переведите переднюю
ручку в необходимое положение.
Примечание:
•
Если ручка двигается с трудом, ослабьте болты
еще больше.
•
Для крепления ручки крепко затяните два
болта.
2.
Переднюю ручку можно сдвигать в сторону.
1
3
4
2
5
6
004506
•
Для смещения ручки в сторону, ослабьте и
выньте два болта на обеих сторонах передней
ручки.
•
Снимите кулачок и установите его на
противоположной стороне, как показано на
рисунке.
1. Болт с головкой под шестигранний
2. Кулачок
3. Болт с головкой под шестигранний
4. Болт с головкой под шестигранний
5. Кулачок
6. Болт с головкой под шестигранний
1. Передняя
ручка
2. Болт с
головкой под
шестигранний
1. Алмазный диск
2. Футляр для
полотна
1. Стопорная гайка
2. Алмазный диск
3. Промежуточное кольцо 6 (толщ. 6 мм)
4. Промежуточное кольцо 3 (толщ. 3 мм)
5. Алмазный диск
