11

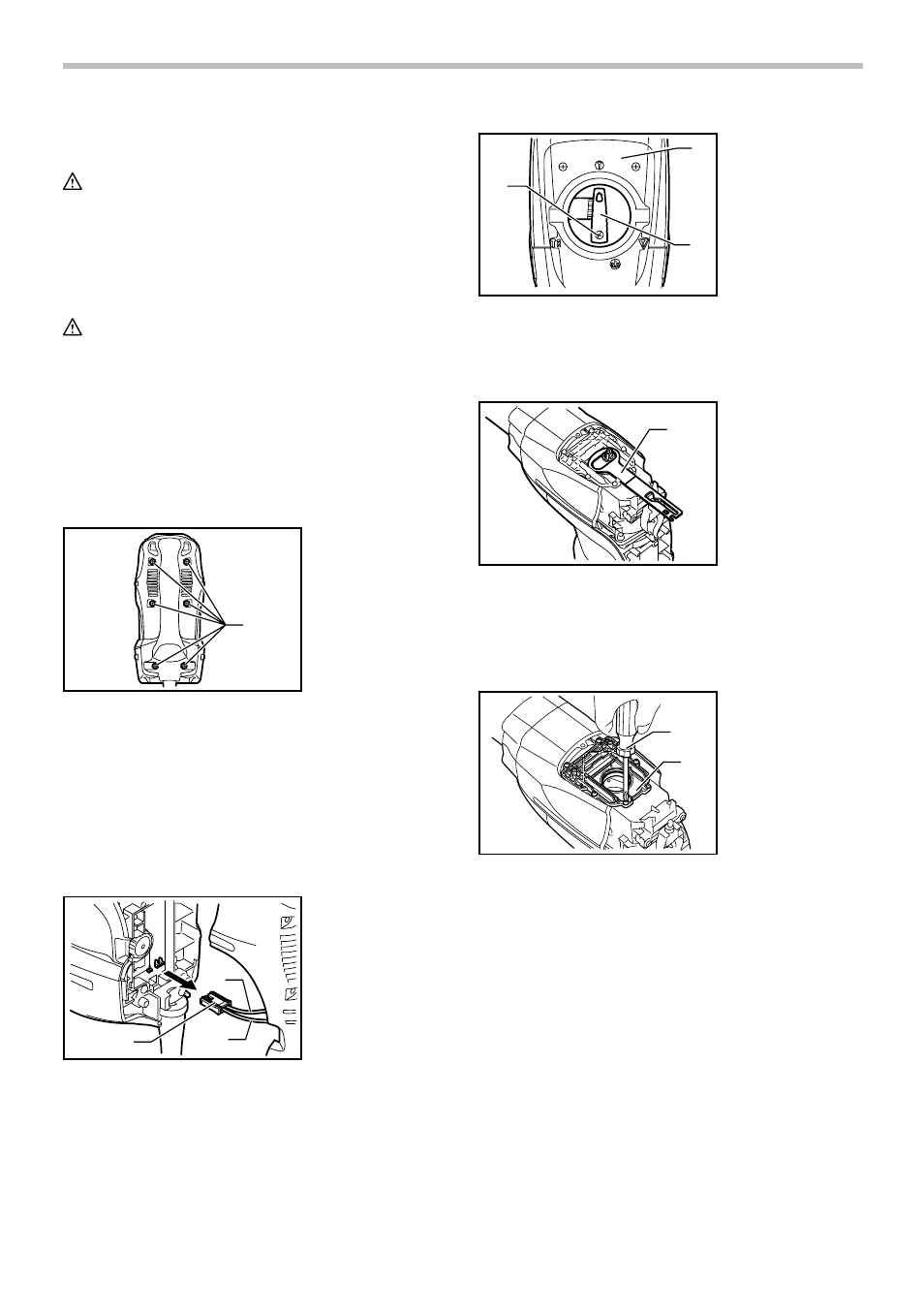

ТЕХОБСЛУЖИВАНИЕ
ПРЕДУПРЕЖДЕНИ:
•
Перед проверкой или проведением
техобслуживания всегда проверяйте, что
инструмент выключен, а штекер отсоединен от
розетки.
Смазка
ПРЕДУПРЕЖДЕНИ:
•
Эту процедуру обслуживания следует
выполнять только в уполномоченных
сервис-центрах Makita или в мастерских
предприятия-изготовителя.
Этот инструмент не требует выполнения
периодической или ежедневной смазки, так как он
оснащен встроенной системой консистентной смазки.
Смазывайте инструмент каждый раз при замене
угольных щеток.
1
007851
Включите инструмент на несколько минут, чтобы он
прогрелся. Отключите инструмент и выньте штекер
из розетки питания.
Ослабьте шесть винтов и снимите ручку. Обратите
внимание на то, что верхние винты отличаются от
других винтов.
Отсоедините две клеммы (белую и черную), потянув
за них.
3
1
2
007852
Открутите винты и снимите рычаг переключения.
2
3
1
007901
Снимите кожух крышки ручки.
Снимите панель управления. (За исключением
модели HR5211C.)
1
007853
Открутите отверткой шесть винтов и снимите крышку
ручки. Положите инструмент на стол так, чтобы
конец биты был направлен вверх. Это позволит
собрать старую смазку в корпусе ручки.
1
2
007854
Удалите старую смазку внутри ручки и замените ее
свежей смазкой (60 г.). Используйте только
оригинальную смазку для молотка компании Makita
(дополнительная принадлежность). Использование
для заполнения излишнего количества смазки по
сравнению с указанным (приблизительно 60 г) может
привести к неправильному функционированию
ударного устройства или к отказу инструмента.
Используйте для заполнения только указанное
количество смазки.
1. Отвертка
2. Крышка ручки
1. Контрольная
пластина
1. Рычаг
изменения
2. Винт
3. Кожух крышки
ручки
1. Черный
2. Белый
3. Разъем
1. Винты
