Инструкция по эксплуатации Makita HR2432
Страница 11
11

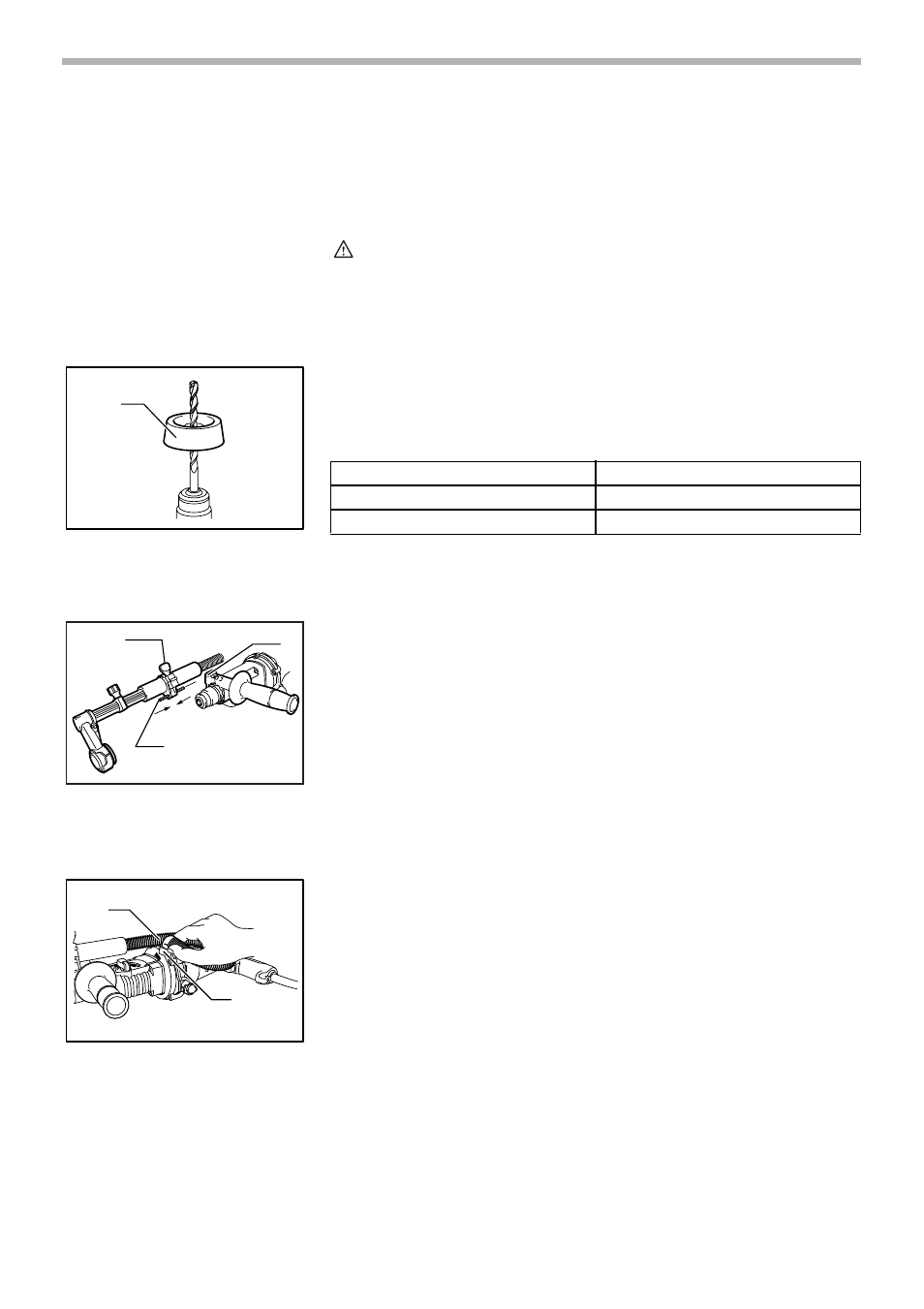

Крепление пылеуловителя и пылесборный мешок
(при сверлении в бетоне)
Используя
крепление
пылеуловителя
и
пылесборный
мешок,
установленный на данном инструменте, Вы можете обеспечить очень
чистую работу без распространения пыли на рабочем месте.
ПРЕДУПРЕЖДЕНИЕ:
•
Эти две принадлежности можно использовать только при сверлении
отверстий в бетоне. Соответственно, не используйте их при
сверлении металла или дерева.
Колпак для пыли (дополнительная принадлежность)
Используйте колпак для пыли для предотвращения падения пыли на
инструмент и на Вас при выполнении сверления над головой. Прикрепите
колпак для пыли к бите, как показано на рисунке. Размер бит, к которым
можно прикрепить колпак для пыли, следующий.
C00022
Установка крепления пылеуловителя
Ослабьте зажимной винт боковой рукоятки, повернув его против часовой
стрелки. Вставьте соединительный стержень крепления пылеуловителя
через соединительное отверстие в боковой рукоятке до конца, чтобы
стержень дальше не двигался. Затем затяните зажимной винт по часовой
стрелке, чтобы закрепить крепление пылеуловителя. Соединительный
стержень можно вставлять либо со стороны А, либо со стороны В.
ПРИМЕЧАНИЕ:
•
При некоторых углах установки боковой рукоятки на инструменте,
крепление пылеуловителя установить на инструмент нельзя из-за
помех между креплением и инструментом.
Крепко вставьте шланг крепления пылеуловителя в отверстие для
шланга в инструменте, чтобы шланг вплотную касался внутренней части
отверстия для обеспечения надежности крепления на инструменте.
1. Колпак для пыли
1
005891
Диаметр биты
Колпак для пыли 5
6 мм - 14,5 мм
Колпак для пыли 9
12 мм - 16 мм
1. Зажимной винт
2. Соединительное отверстие
3. Соединительный стержень
A
B
1
2
3
005880
1. Шланг
2. Шланг
1
2
005881
