8
Суперфланец
Модели GA7020F, GA7020SF, GA9020F и 9020SF стандартно
комплектуются быстрозажимным фланцем. По сравнению с обычным
типом для откручивания гайки требуется только 1/3 обычного усилия.
Для Австралии и Новой Зеландии
Установите внутренний фланец на шпиндель. Установите диск/круг на
внутренний фланец и закрутите стопорную гайку выступом вниз (по
направлению к диску).
Для затяжки стопорной гайки, сильно надавите на замок вала, чтобы
шпиндель не проворачивался, затем воспользуйтесь ключом стопорной
гайки и крепко затяните ее по часовой стрелке.
Для снятия диска выполните процедуру установки в обратном порядке.
Установка или снятие отрезного диска
Для Австралии и Новой Зеландии
Установите внутренний фланец на шпиндель. Установите отрезной диск
на внутренний фланец.
Установите внешний фланец на диск и закрутите стопорную гайку
выступом вниз (по направлению к диску).
Для затяжки стопорной гайки, сильно надавите на замок вала, чтобы
шпиндель не проворачивался, затем воспользуйтесь ключом стопорной
гайки и крепко затяните ее по часовой стрелке.
Для снятия диска выполните процедуру установки в обратном порядке.

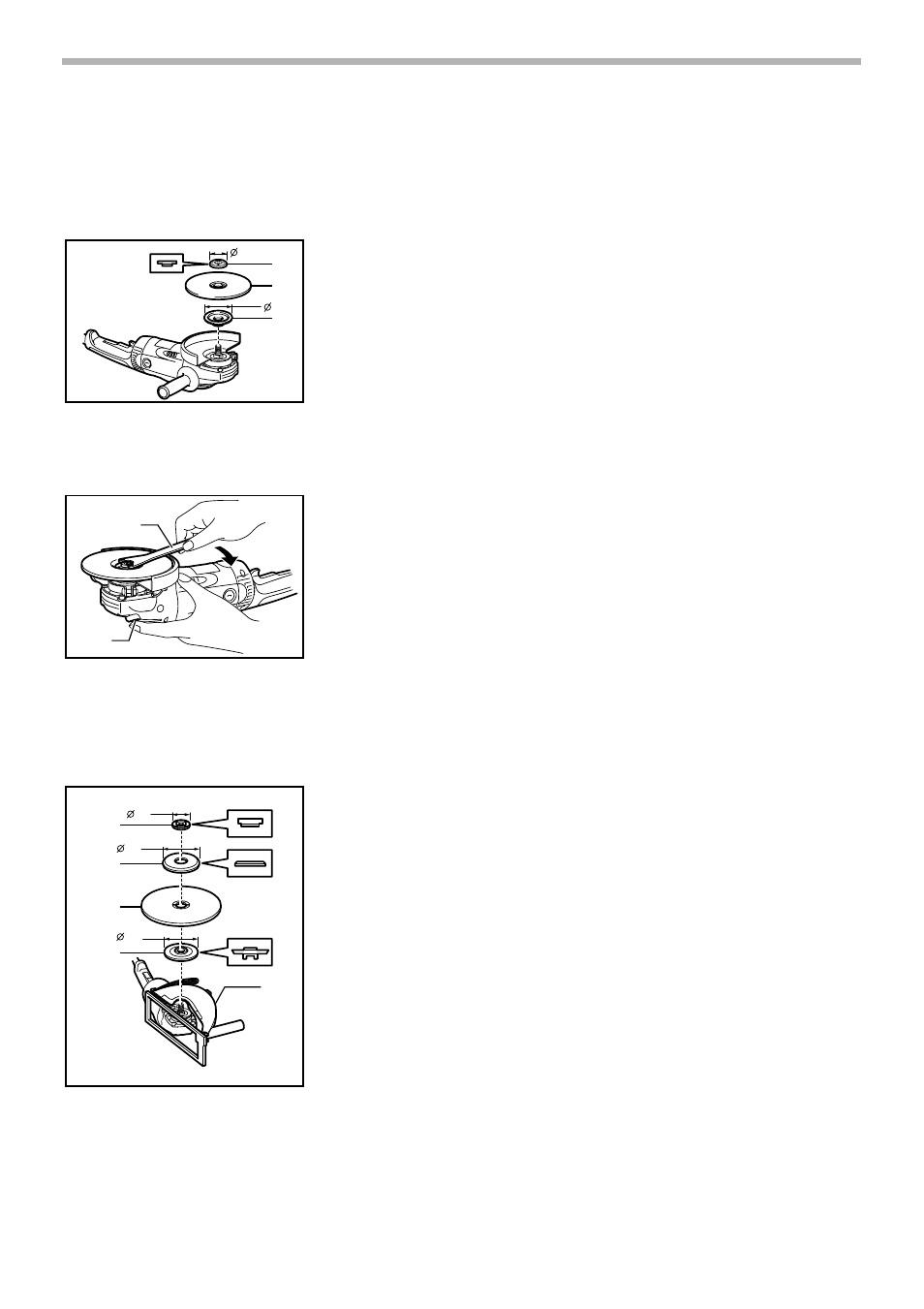

1. Стопорная гайка
2. Диск с вогнутым центром
3. Внутренний фланец
45
1
2
102
3
006747
1. Ключ для стопорной гайки
2. Блокировка вала
1
2
006738
1. Стопорная гайка
2. Внешний фланец 78
3. Отрезной круг
4. Внутренний фланец 78
5. Пылесборное ограждение диска
1
2
3
4
45
78
78
5
006748
