8
может привести к повреждению инструмента.

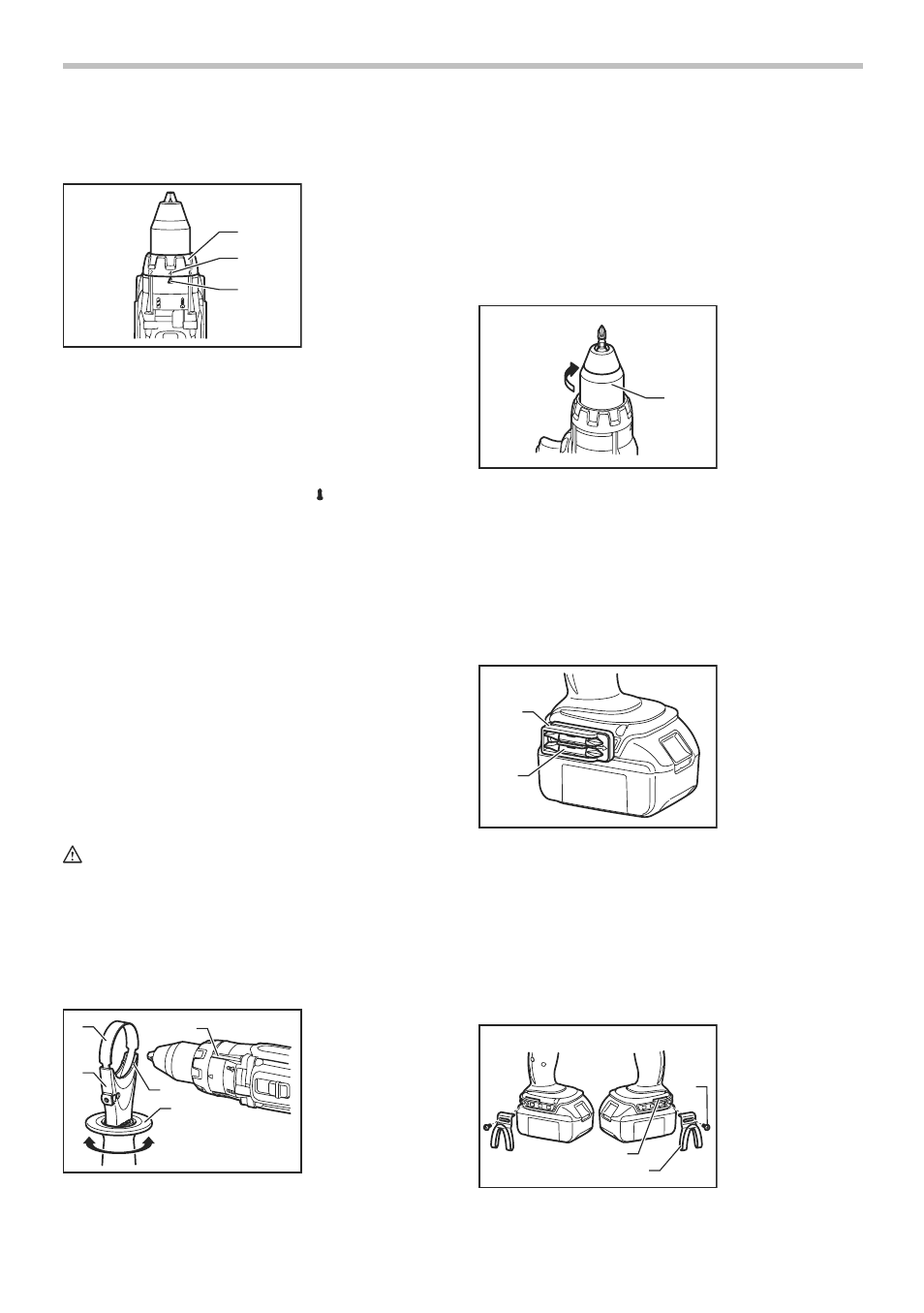

Регулировка крутящего момента затяжки
1
2
3
006722
Крутящий момент затяжки можно регулировать в 16
шагов путем поворота регулировочного кольца,
чтобы его градации совмещались с указателем на
корпусе инструмента.
Сначала переведите рычаг изменения режима
действия в положение с символом
.
Крутящий момент затяжки минимален, когда цифра 1
совмещена с указателем, и максимален, когда
отметка совмещена с указателем. Муфта будет
проскальзывать при различных уровнях крутящего
момента, установленного на значение от 1 до 16.
Перед началом работы, закрутите пробный винт в
материал или деталь из подобного материала, чтобы
определить, какой уровень крутящего момента
необходим для данного случая.
Примечание:
•
Регулировочное кольцо не блокируется, если
указатель расположен посередине между
градациями.
МОНТАЖ
ПРЕДУПРЕЖДЕНИ:
•
Перед проведением каких-либо работ с
инструментом
всегда
проверяйте,
что
инструмент отключен, а блок аккумуляторов
снят.
Установка боковой ручки
(вспомогательной рукоятки)
1
2
4
3
5
006724
Всегда используйте боковую рукоятку в целях
обеспечения безопасности при работе.
Установите боковую ручку так, чтобы выступы на
основании ручки вошли в пазы на цилиндрической
части инструмента. Затем затяните ручку, вращая ее
по часовой стрелке.
Установка или снятие отверточной биты
или сверла
1
006726
Поверните втулку против часовой стрелки для
открытия зажимных кулачков. Вставьте биту в
зажимной патрон как можно глубже. Поверните
втулку по часовой стрелке для затяжки патрона. Для
снятия биты, поверните втулку против часовой
стрелки.
Порядок установки держателя насадок
1
2
006725
Установите держатель насадок в выступ на
основании инструмента с правой или левой стороны
и закрепите его при помощи винта.
Если насадки не используются, храните их в
держателях. Здесь могут храниться биты длиной до
45 мм.
Крючок
1
2
3
006727
1. Винт
2. Крючок
3. Паз
1. Держатель бит
2. Бита
1. Втулка
1. Стальная лента
2. Основа
рукоятки
3. Боковая ручка
4. Выступ
5. Паз
1. Регулировочное
кольцо
2. Градуировка
3. Стрелка
