Инструкция по эксплуатации Makita 9555NB
Страница 7
7

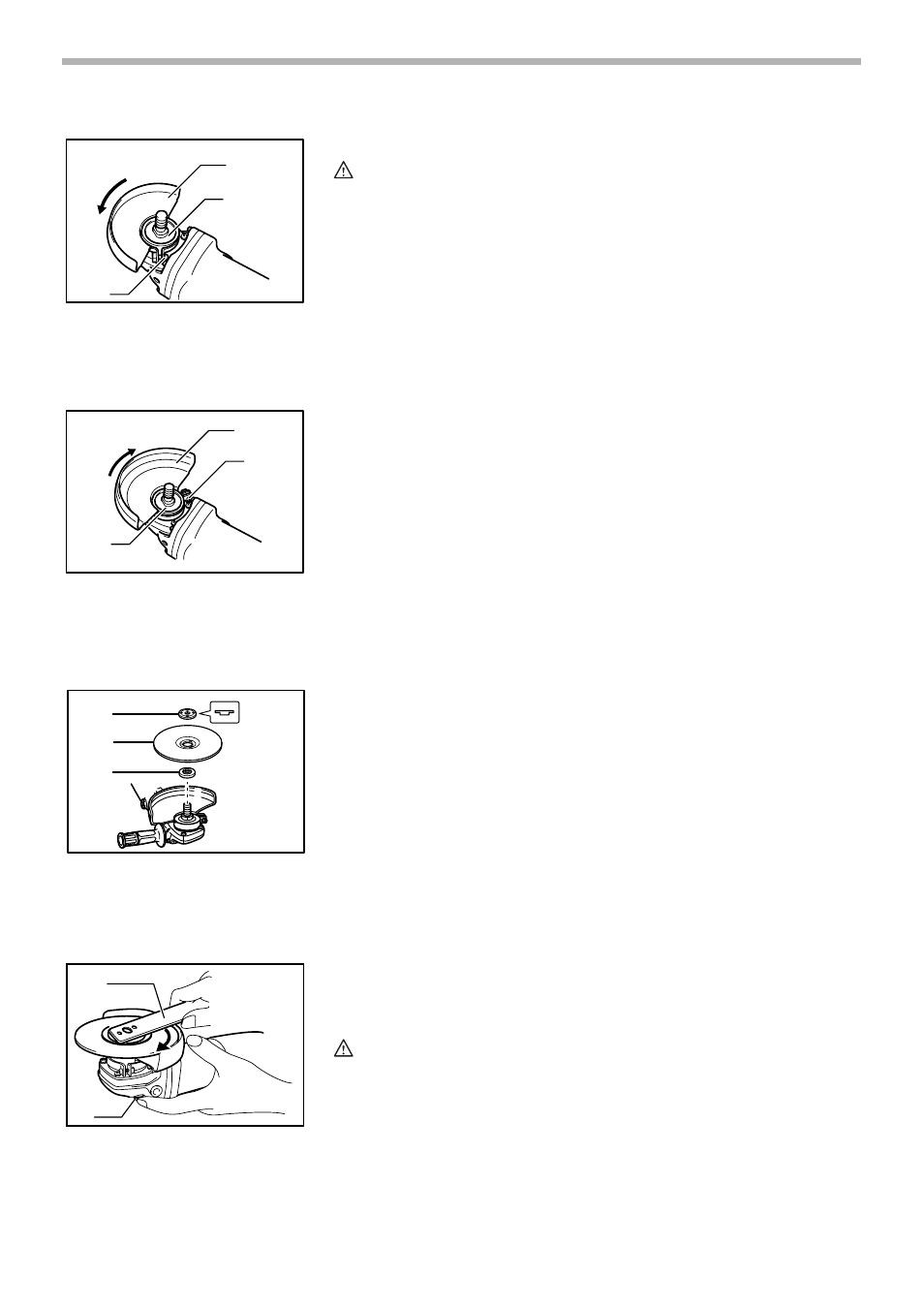

Установка или снятие кожуха диска
ПРЕДУПРЕЖДЕНИЕ:
•
Кожух диска необходимо устанавливать на инструмент таким
образом, чтобы закрытая сторона кожуха всегда находилась по
направлению к оператору.
Установите кожух диска, выровняв выступ на полосе кожуха диска с
выемкой в подшипниковой коробке. После этого поверните кожух диска
примерно на 180 градусов. Обязательно крепко закрутите болт.
Для снятия кожуха диска выполните процедуру установки в обратном
порядке.
Установка или снятие шлифовального диска с вогнутым
центром/мультидиска
Установите внутренний фланец на шпиндель. Наденьте диск/круг на
внутренний фланец и вкрутите стопорную гайку на шпиндель.
Для затяжки стопорной гайки, сильно надавите на замок вала, чтобы
шпиндель не проворачивался, затем воспользуйтесь ключом стопорной
гайки и крепко затяните ее по часовой стрелке.
Для снятия диска выполните процедуру установки в обратном порядке.
ПРЕДУПРЕЖДЕНИЕ:
Пользуйтесь замком вала только когда шпиндель не вращается.
1. Кожух диска
2. Винт
3. Букса
1. Кожух диска
2. Букса
3. Винт
9553NB
1
2
3
005805
1
2
3
9554NB/9555NB
005807
1. Стопорная гайка
2. Шлифовальный диск с вогнутым
центром/Мультидиск
3. Внутренний фланец
1
3
2
001070
1. Ключ стопорной гайки
2. Замок вала
2
1
005917
