Инструкция по эксплуатации Makita GA9030SFK1
Страница 8
8

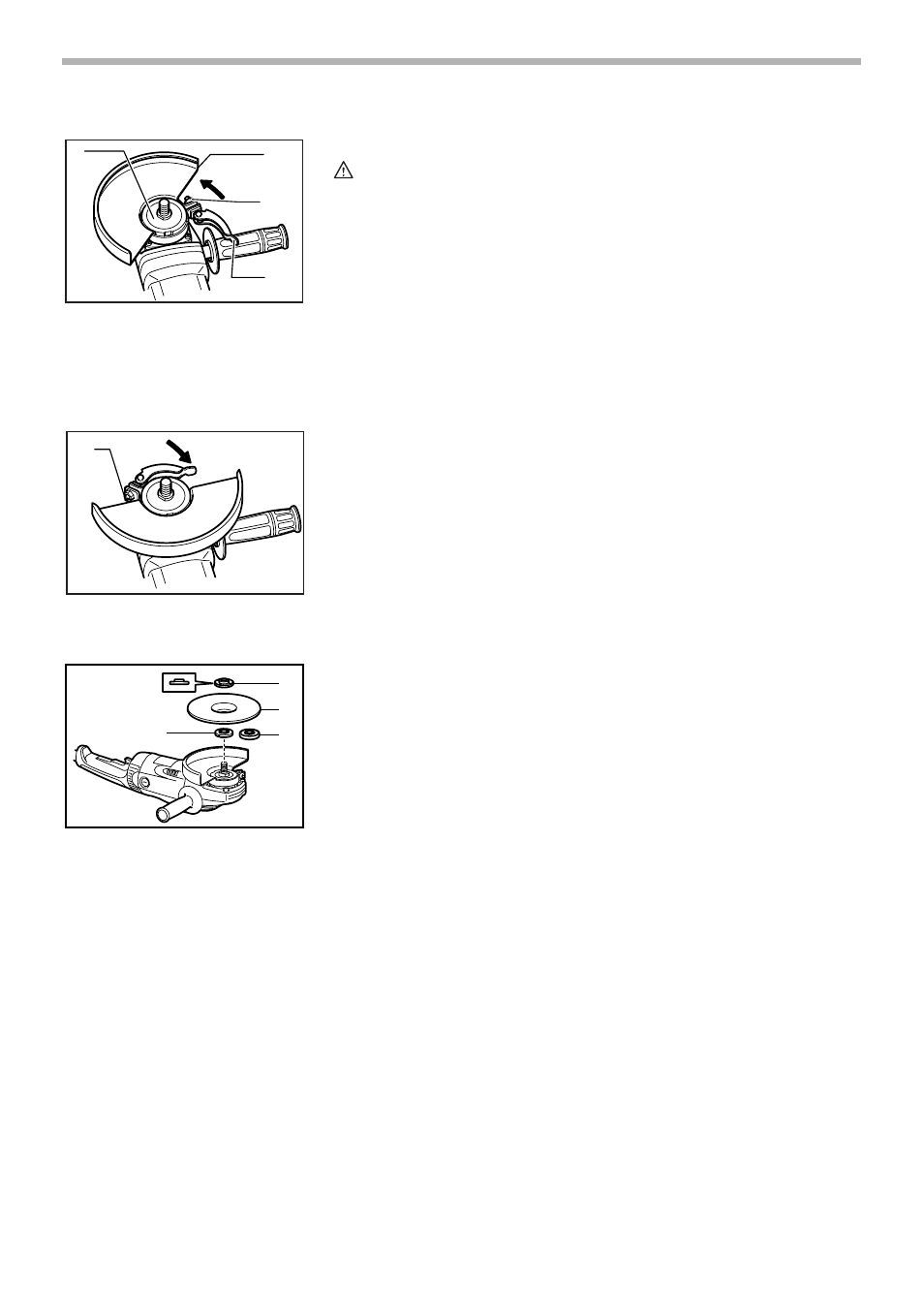

Установка или снятие ограждения диска (принадлежность)
ПРЕДУПРЕЖДЕНИЕ:
•
Кожух диска необходимо устанавливать на инструмент таким
образом, чтобы закрытая сторона кожуха всегда находилась по
направлению к оператору.
Ослабьте рычаг на ограждении диска. Установите ограждение диска так,
чтобы паз на хомуте фиксации ограждения совпал с выступом на узле
подшипника. Затем поверните ограждение диска по кругу и установите
его в положение, показанное на рисунке. Затяните рычаг для фиксации
ограждения диска. Если рычаг слишком тугой или слишком слабый для
затягивания ограждения диска, ослабьте или затяните гайку для
регулировки затяжки хомута ограждения диска.
Для снятия кожуха диска выполните процедуру установки в обратном
порядке.
Установка или снятие шлифовального диска с вогнутым
центром/Мультидиска (дополнительная принадлежность)
Установите внутренний фланец на шпиндель. Наденьте диск/круг на
внутренний фланец и вкрутите стопорную гайку на шпиндель.
Суперфланец
Модели GA7030F, GA7030SF, GA7040F, GA7040SF, GA9030F, 9030SF,
GA9040F и GA9040SF в стандартной комплектации комплектуются
быстрозажимным фланцем. По сравнению с обычным типом для
откручивания гайки требуется только 1/3 обычного усилия.
1. Узел подшипника
2. Ограждение диска
3. Гайка
4. Рычаг
1. Гайка
1
2
3
4
007049
1
007050
1. Стопорная гайка
2. Диск с вогнутым центром
3. Быстрозажимной фланец
4. Внутренний фланец
1
2
3
4
006746
