10

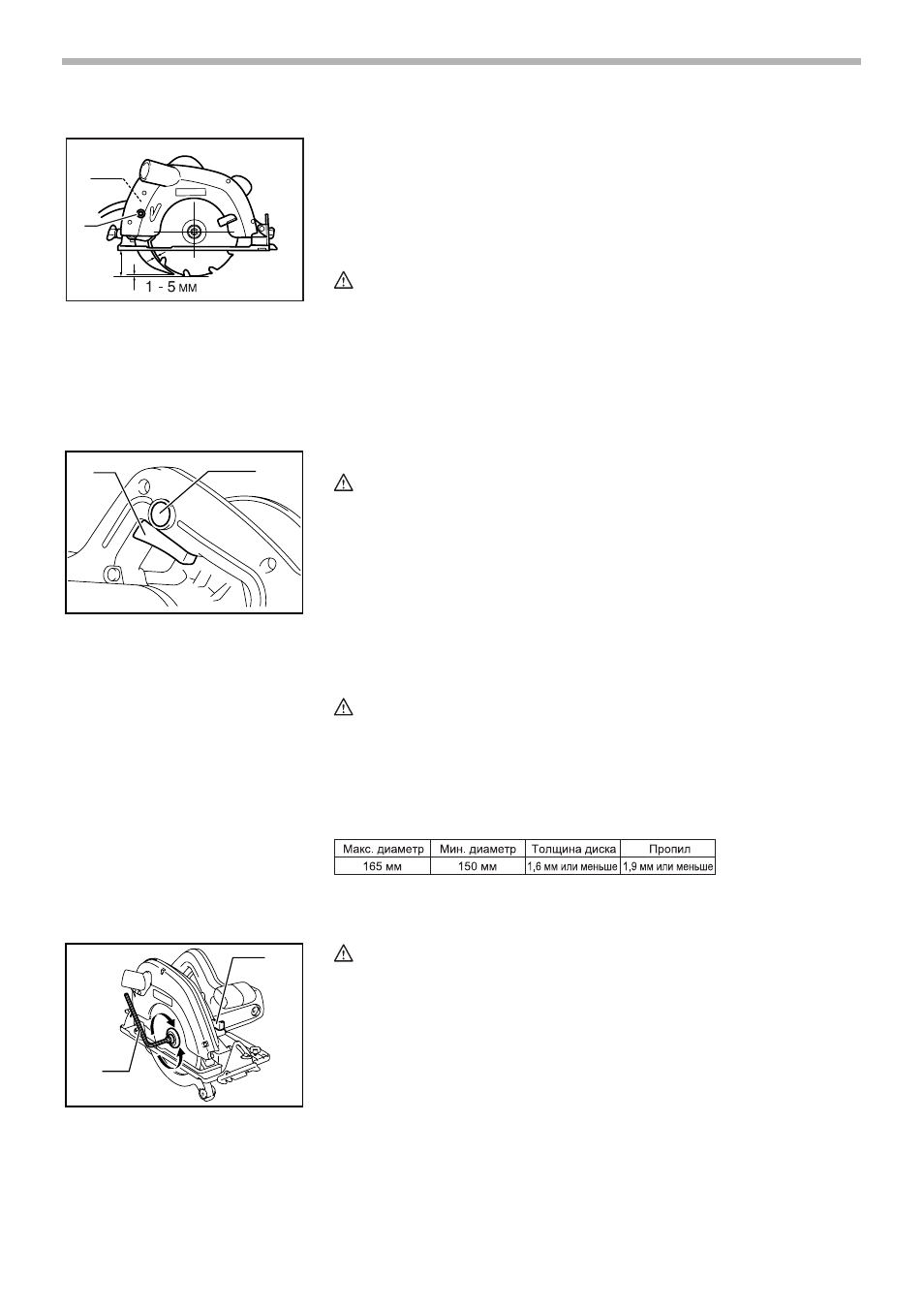

Регулировка расклинивающего ножа
С помощью шестигранного ключа ослабьте болт с шестигранной
головкой, чтобы отрегулировать расклинивающий нож, затем поднимите
нижний кожух диска. Переместите расклинивающий нож вверх или вниз
над двумя выпуклостями для настройки, показанными на рисунке, чтобы
добиться соответствующего зазора между расклинивающим ножом и
пильным диском.
ПРЕДУПРЕЖДЕНИЕ:
•
Убедитесь в том, что расклинивающий нож настроен следующим
образом:
Расстояние между расклинивающим ножом и кромкой зубьев
пильного диска не превышает 5 мм. Кромка зубьев не выдается
более чем на 5 мм за нижний край расклинивающего ножа.
Действие переключения
ПРЕДУПРЕЖДЕНИЕ:
•
Перед включением инструмента в розетку питания всегда
проверяйте, работает ли триггерный переключатель надлежащим
образом, и возвращается ли в положение “ВЫКЛ”, если его
отпустить.
Для предотвращения непреднамеренного включения триггерного
переключателя имеется кнопка разблокировки. Для запуска инструмента
нажмите кнопку разблокировки и нажмите триггерный переключатель.
Отпустите триггерный переключатель для остановки.
МОНТАЖ
ПРЕДУПРЕЖДЕНИЕ:
•
Перед выполнением каких-либо работ над инструментом всегда
отключайте инструмент и вынимайте штекер из розетки питания.
Снятие или установка пильного диска
С данным инструментом можно использовать следующий диск.
Толщина расклинивающего ножа составляет 1,8 мм.
ПРЕДУПРЕЖДЕНИЕ:
•
Не
пользуйтесь
пильными
дисками,
не
отвечающими
характеристикам, указанным в данных инструкциях.
•
Не пользуйтесь пильными дисками, толщина которых больше, или
комплект которого меньше расклинивающего ножа.
•
Обязательно проверяйте установку диска, чтобы зубья смотрели
вверх в передней части инструмента.
•
Для снятия или установки дисков пользуйтесь только ключом Makita.
Для снятия диска, полностью нажмите на замок вала, чтобы диск не
вращался, и ослабьте шестигранный болт, повернув его ключом против
часовой стрелки. Затем выньте шестигранный болт, внешний фланец и
диск.
1. Установочные выступы
2. Болт с шестигранной головкой
(для регулировки
расклинивающего ножа)
3. Глубина резки
1
2
3
005406
1. Триггерный переключатель
2. Кнопка разблокировки
1
2
005411
006482
1. Шестигранный ключ
2. Замок вала
1
2
005412
