8
МОНТАЖ
ПРЕДУПРЕЖДЕНИЕ:
• Перед выполнением каких-либо работ над инструментом всегда
отключайте инструмент и вынимайте штекер из розетки питания.

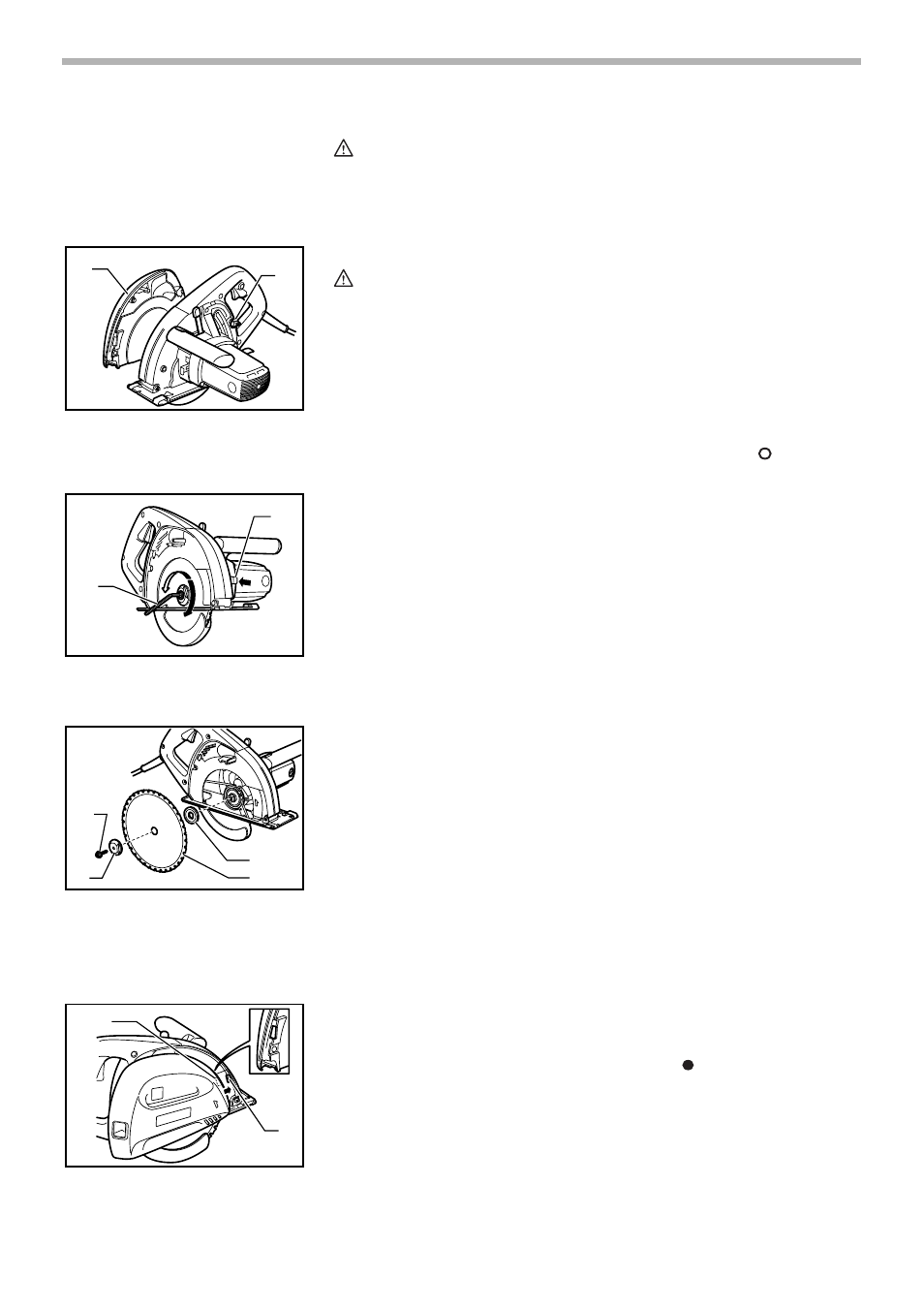

Установка или снятие пильного диска
ПРЕДУПРЕЖДЕНИЕ:
• Для снятия или установки дисков пользуйтесь только входящим в
комплект ключом Makita. Несоблюдение данного требования может
привести к перетяжке или недостаточной затяжке шестигранного
болта. Это может привести к серьезной травме оператора.
• Не касайтесь диска голой рукой непосредственно сразу же после
резки; он может быть очень горячим и обжечь кожу. При снятии
горячего диска наденьте перчатки.
Для снятия диска сначала надавите на ручку крепления пылесборного
кожуха и поверните ее по часовой стрелке до значка
и снимите
пылесборный кожух. Надавите на замок вала, чтобы диск не вращался, и
с помощью шестигранного ключа ослабьте шестигранный болт, повернув
его против часовой стрелки. Затем снимите внешний фланец и диск.
Для установки диска выполните процедуру снятия в обратной
последовательности. Всегда устанавливайте диск так, чтобы стрелка на
диске указывала то же направление, что и стрелка на кожухе диска.
ОБЯЗАТЕЛЬНО КРЕПКО ЗАТЯНИТЕ ШЕСТИГРАННЫЙ БОЛТ.
После установки диска поставьте на место пылесборный кожух.
Осторожно задвиньте пылесборный кожух, чтобы паз в его передней
части соответствовал выступу кожуха диска. Убедитесь в надежности
крепления пылесборного кожуха, затем надавите на рукоятку и
поверните ее против часовой стрелки до значка
.
1. Пылесборный кожух
2. Рукоятка
1. Шестигранный ключ
2. Замок вала
1
2
005347
1
2
005348
1. Болт с шестигранной головкой
2. Внешний фланец
3. Твердосплавный пильный диск
4. Внутренний фланец
1
2 3
4
005349
1. Паз
2. Выступ
1
2
005350
