Органы управления, расположенные на задней панели VP-727, показаны
на рис. 2, их назначение описано в табл. 2.

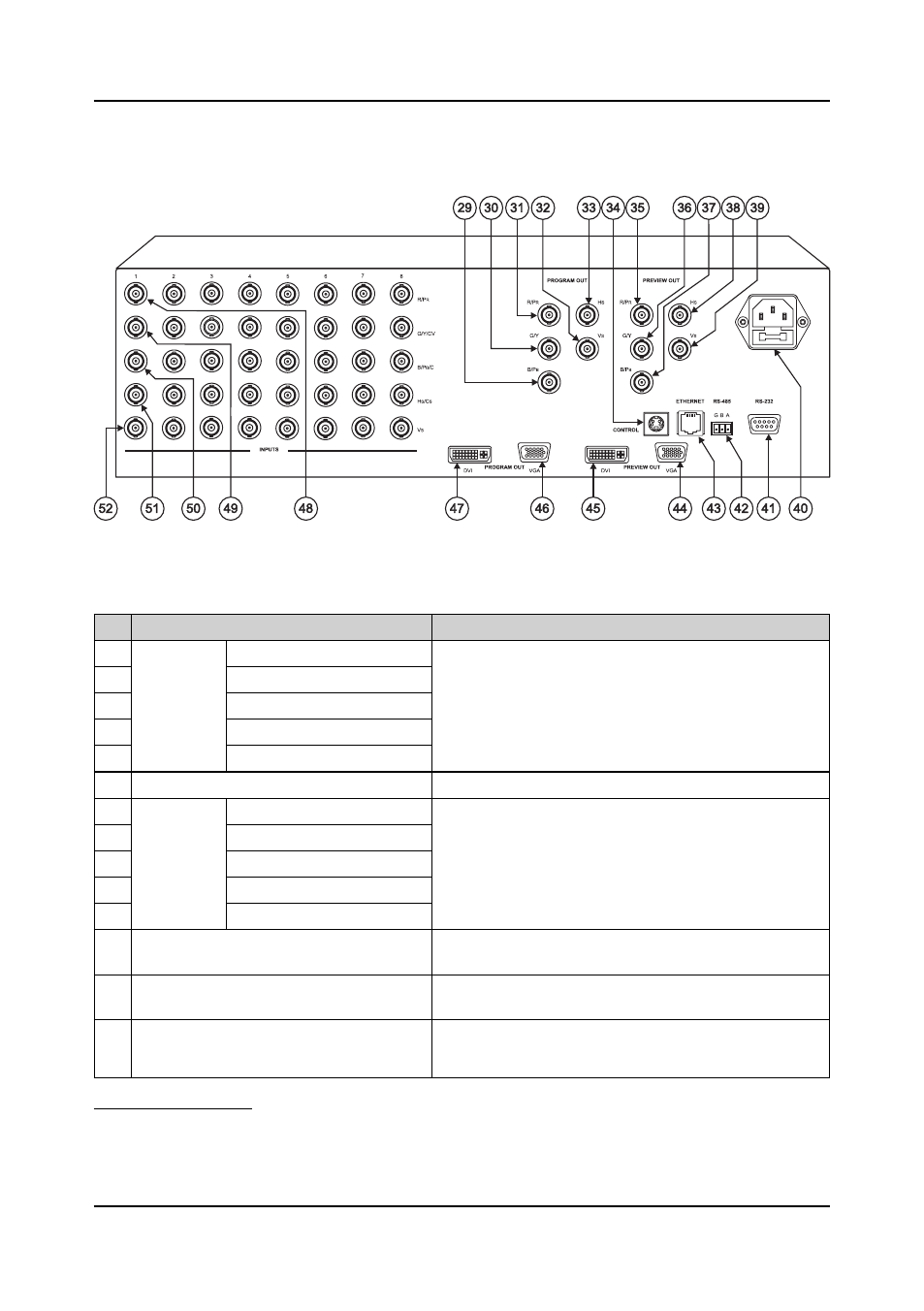

Рис. 2. Задняя панель VP-727
Таблица 2. Органы управления, расположенные на задней панели VP-727
№
Орган управления или разъем
Назначение
29
PROGRAM
OUT
BNC-разъем B/Pb
Программный выход (подключение дисплея с ком-
понентным
1
, RGB- или RGBHV-входом)
30
BNC-разъем G/Y
31
BNC-разъем R/Pr
32
BNC-разъем Vs
33
BNC-разъем Hs
34
Разъем MiniDin CONTROL
Зарезервирован для развития прибора
35
PREVIEW
OUT
BNC-разъем R/Pr
Контрольный выход (подключение дисплея с компо-
нентным, RGB- или RGBHV-входом)
36
BNC-разъем G/Y
37
BNC-разъем B/Pb
38
BNC-разъем Hs
39
BNC-разъем Vs
40
Разъем сетевого шнура и держатель
предохранителя FUSE
Подключение к сети переменного тока
41
Разъем DB9 RS-232
Подключение к компьютеру или контроллеру с пос-
ледовательным интерфейсом
42
Порт RS-485
Подключение к панели управления VP-727T (при
необходимости)
2
Органы управления и разъемы VP-727
1
Компонентный сигнал может обозначаться как YUV, или как Y, B–Y, R–Y, или как Y, Pb, Pr, или как
Y, Cb, Cr.
2
Контакты B(– ) и А(+) подключаются к соответствующим проводам линии RS–485. Контакт G может
быть подключен к экрану, но в большинстве случаев это не требуется.
