KRAMER ELECTRONICS, LTD. 34
13. ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

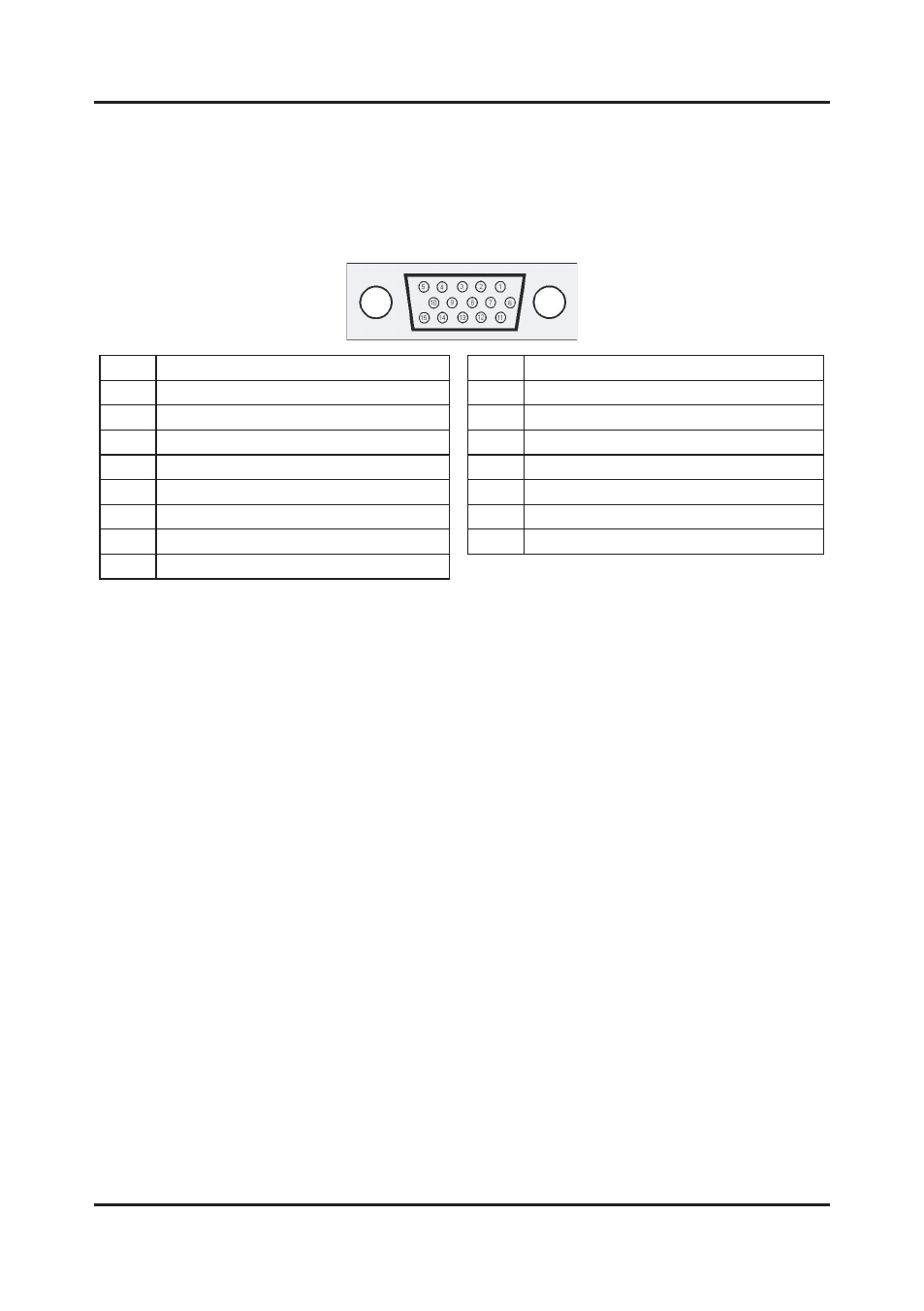

13.1 Вход компьютера
Вход для подключения преобразователя частоты развертки через разъем
HD-15.
Вывод Назначение Вывод Назначение
1 Красный, 0,7 В макс. / 75 Ом 9 Пропускается на вывод PC-монитора 9
2 Зел¸ный, 0,7 В макс. / 75 Ом 10 Земля
3 Синий, 0,7 В макс. / 75 Ом 11 Земля
4 ID 2, пропускается на вывод PC-монитора 4 12 ID 1, пропускается на вывод PC-монитора 12
5 Земля 13 Горизонтальный синхросигнал, ТТЛ
6 Земля канала красного 14 Вертикальный синхросигнал, ТТЛ
7 Земля канала зел¸ного 15 Пропускается на вывод PC-монитора 15
8 Земля канала синего
13.2 Регулировка «Sub Carrier» (поднесущей частоты)
Данная настройка — заводская и регулировки не требует. Однако, если
цвета изображения на дисплее не такие чистые, как должны быть (или
если изображение черно-белое), настройку поднесущей частоты, воз-
можно, следует отрегулировать. Регулировку частоты синхронизации PAL
èëè NTSC необходимо производить только под контролем специалиста от
предприятия-изготовителя. Пожалуйста, свяжитесь с центром технической
поддержки, если Вам кажется, что данная регулировка необходима.
13.3 Замена плавкого предохранителя
Преобразователи VP-702SC è VP-703SC имеют для дополнительной защи-
ты по два плавких предохранителя. Главный предохранитель по перемен-
ному току расположен около тумблера включения питания на задней па-
нели и легко доступен. Есть также предохранитель по постоянному току на
главной плате внутри преобразователя, однако заменять его приходится
редко. Если необходимо произвести замену любого из предохранителей,
используйте только предохранитель такого же типа и размера, как ориги-
нальный. В преобразователе VP-701SC есть только один предохранитель
по постоянному току на главной плате внутри преобразователя.
Техническая информация
