Подсоединение масшатабора видеосигнала в HDMI VP-418xl
5.1 Подсоединение контактов устройства дистанционного
управления замыканием контактов
Селектор входа дистанционного управления REMOTE INPUT SELECTOR
действует аналогично кнопке селектора входов. Использование
устройства дистанционного управления замыканием контактов позволяет
выбирать вход Y/C или CV. Для этого кратковременно замкните контакт
соответствующего входа (Y/C или CV) на соединителе блока съемных
клемм REMOTE на контакт G (заземление), как это показано на рис. 3.
ЗАПРЕЩАЕТСЯ подсоединять более чем один контакт к контакту заземления
одновременно.
Для выбора в качестве
входа Y/C кратковременно
соедините контакт Y/C с
контактом G (заземление)

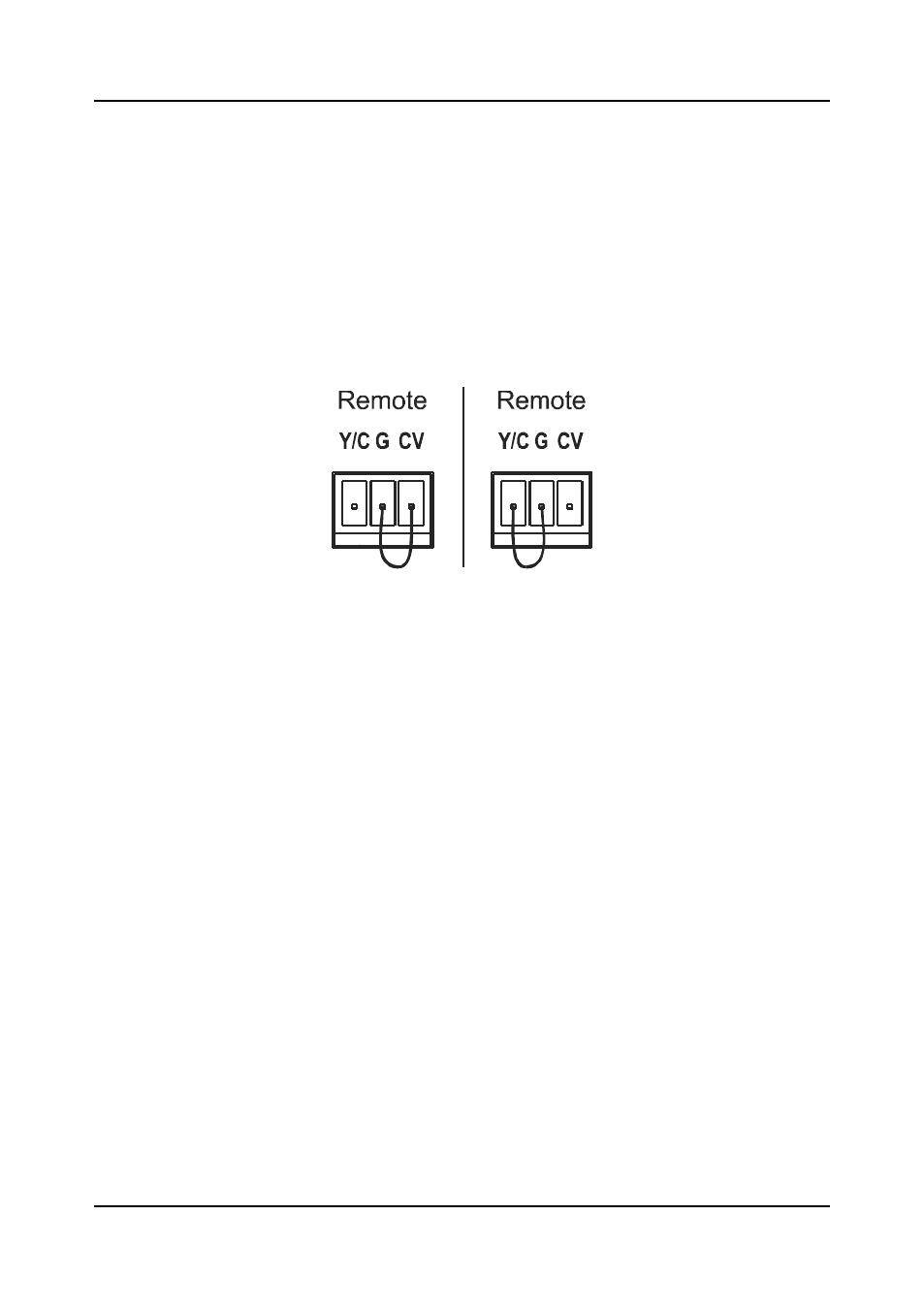

Рис. 3. Соединение контактов дистанционного устройства
управлением замыкания контактов
Для выбора в качестве
входа CV кратковременно
соедините контакт CV с
контактом G (заземление)
