KRAMER ELECTRONICS, LTD. 10
Выбор входа IN 1 Выбор входа IN 2 Выбор входа IN 3 Выбор входа IN 4 Отключение всех
входов
6.1 Подключение персонального компьютера (РС)
Компьютер (РС) или иной контроллер управления можно подключить к
прибору через порт RS-232.
Для подключения РС:
• Соедините порт RS-232 DB-9M на РС нуль-модемным адаптером из ком-
плекта прибора, и далее «модемным» кабелем (с распайкой «один к
одному») — с портом RS-232 DB-9F на задней панели прибора
• Можно также соединить порт RS-232 DB-9M на РС с портом RS-232
DB-9F на задней панели прибора без использования нуль-модемного
адаптера, как показано на рис. 6:

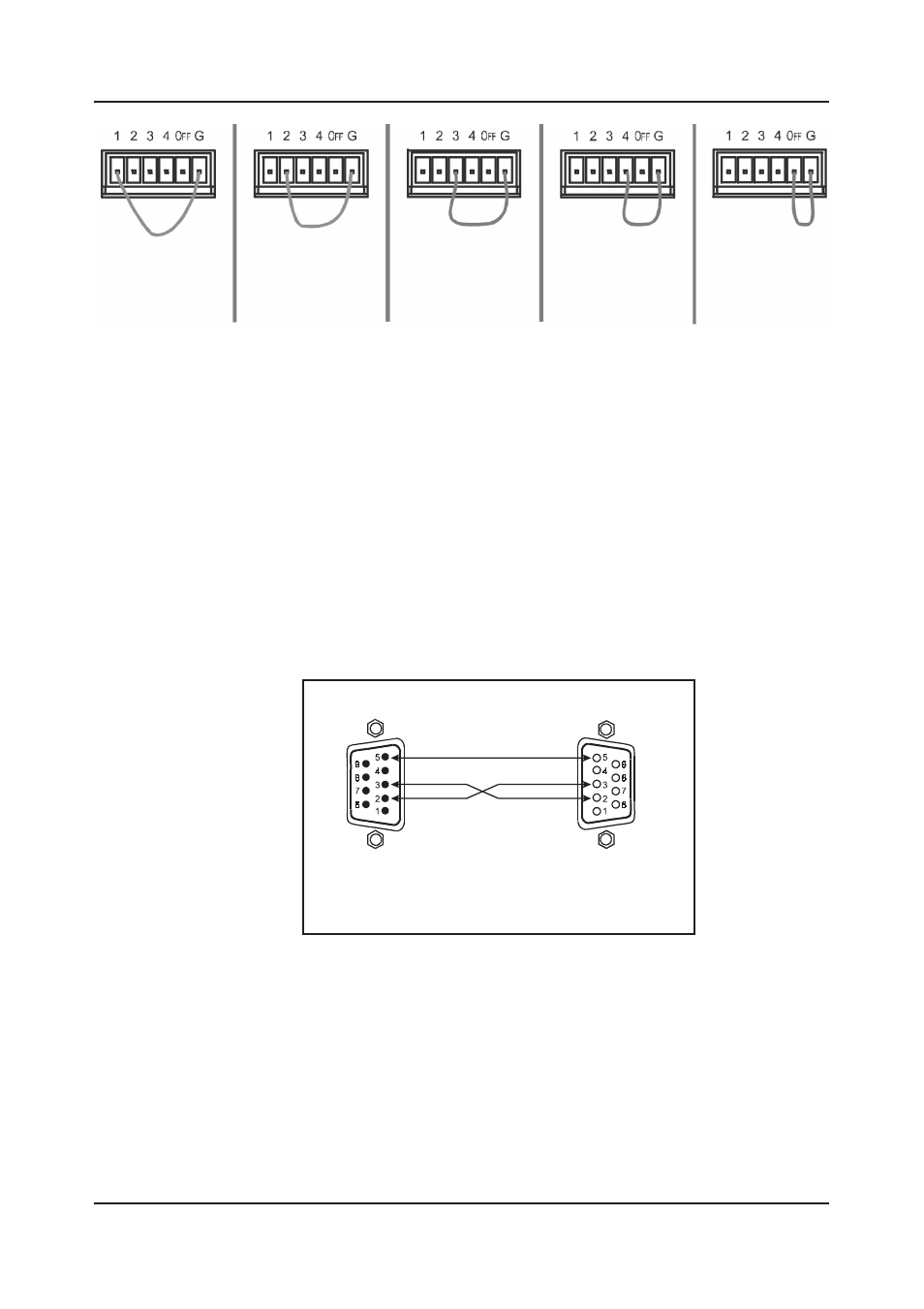

Рис. 6. Подключение к порту RS-232
Конт. 5 соединить с конт. 5 (земля)
Конт. 3 соединить с конт. 2
Конт. 2 соединить с конт. 3
Розетка DB9 (от компьютера) Вилка DB9 (от прибора)
При использовании экранированного кабеля
соедините экран с конт. 5
Рис. 5. Замыкание контактов на блоке клемм REMOTE
