KRAMER ELECTRONICS, LTD. 10
Масштабатор видеосигнала в VGA/HDTV/DVI VP-417

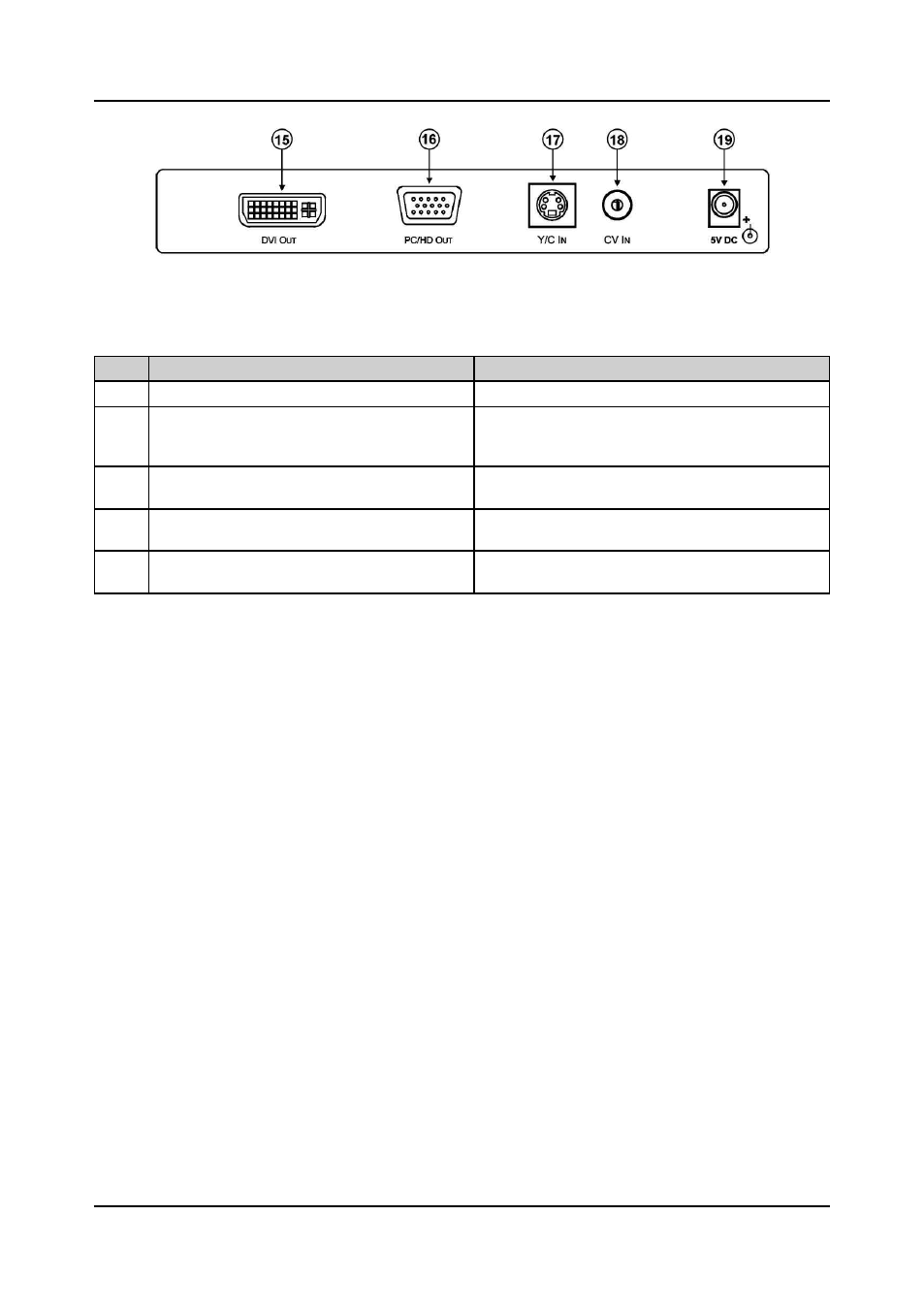

Рис. 2. Масштабатор VP-417 — компоненты задней панели
Таблица 2. Компоненты панели VP-417
№ Компонент Назначение
15 Разъем DVI OUT Для подсоединения приемника с разъемом DVI.
16 Выход PC/HD OUT на 15-контактном разъеме
типа HD Для подсоединения приемника компьютерного
графического видеосигнала, RGBHV или сигнала
YUV (HDTV).
17 4-контактный разъем Y/C IN Для подсоединения источника видеосигнала
s-Video.
18 Разъем CV IN типа RCA Для подсоединения источника композитного
видеосигнала.
19 5 В постоянного тока Разъем +5 В постоянного тока для электропитания
устройства.
