5
2.1 Краткое руководство по запуску
В схеме быстрого запуска отражены основные шаги настройки и эксплуа-
тации.
Начало работы
Шаг 1. Подключить входы и выходы — см. раздел 5
Шаг 2. Подключить электропитание

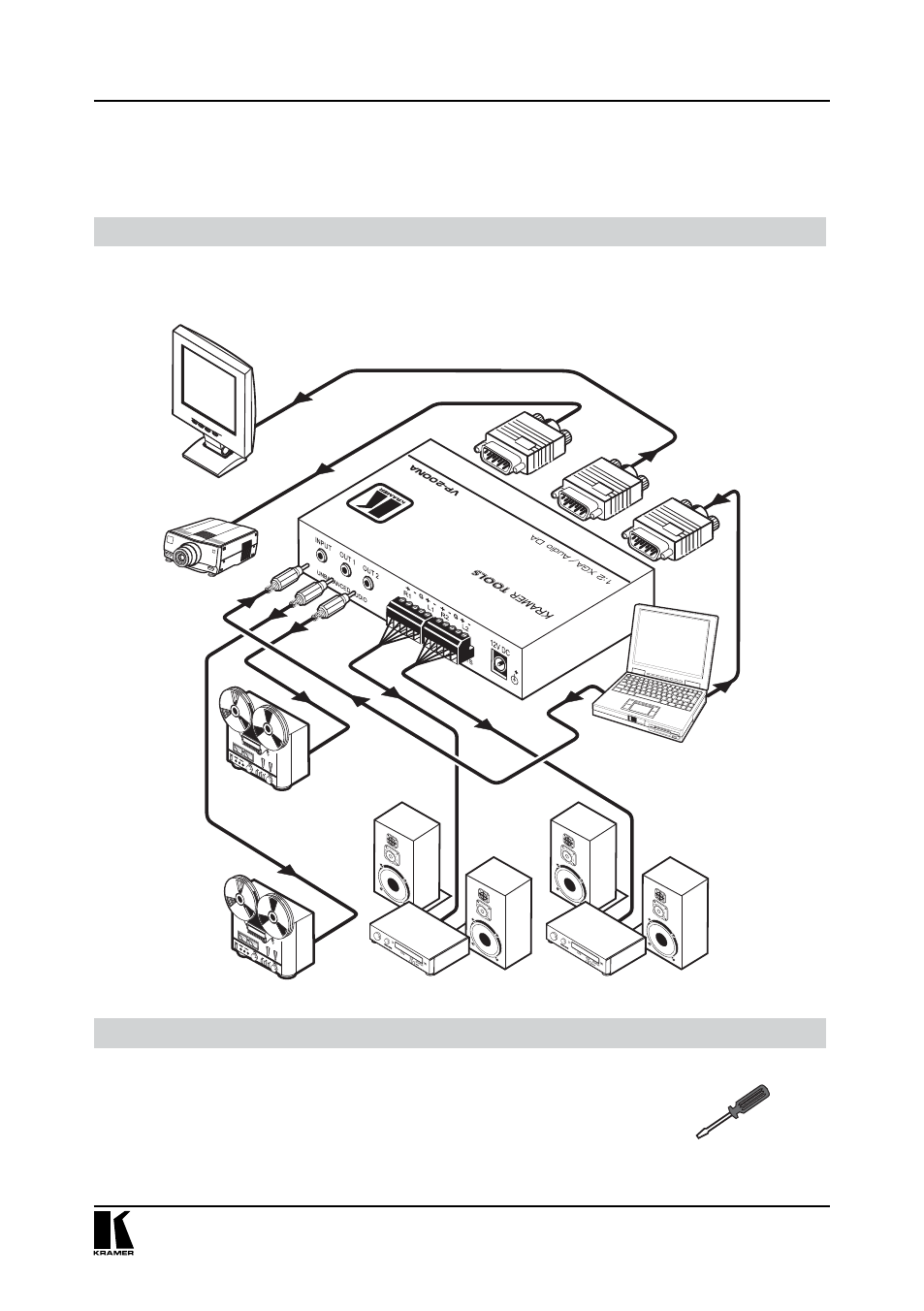

Вы можете подключить через VP-200NA выходы сигналов XGA и звука с ноутбука к 2 получателям
видеосигнала (например, дисплей и проектор) и 4 получателям звука (например, 2 магнитофона и 2
усилителя мощности):
При необходимости:
Отрегулировать компенсацию АЧХ для сигнала XGA и уровень сигнала звука
Установить переключатели Hs и Vs в положение Hi-Z (уровни TTL)
Установить переключатель ID BIT в положение ON
Проектор
Магнитофон
Магнитофон
Усилитель мощности
Усилитель мощности
Источник
графического
сигнала XGA
Дисплей
