4.1 VP-3xl — усилитель-распределитель сигнала VGA-UXGA 1:3

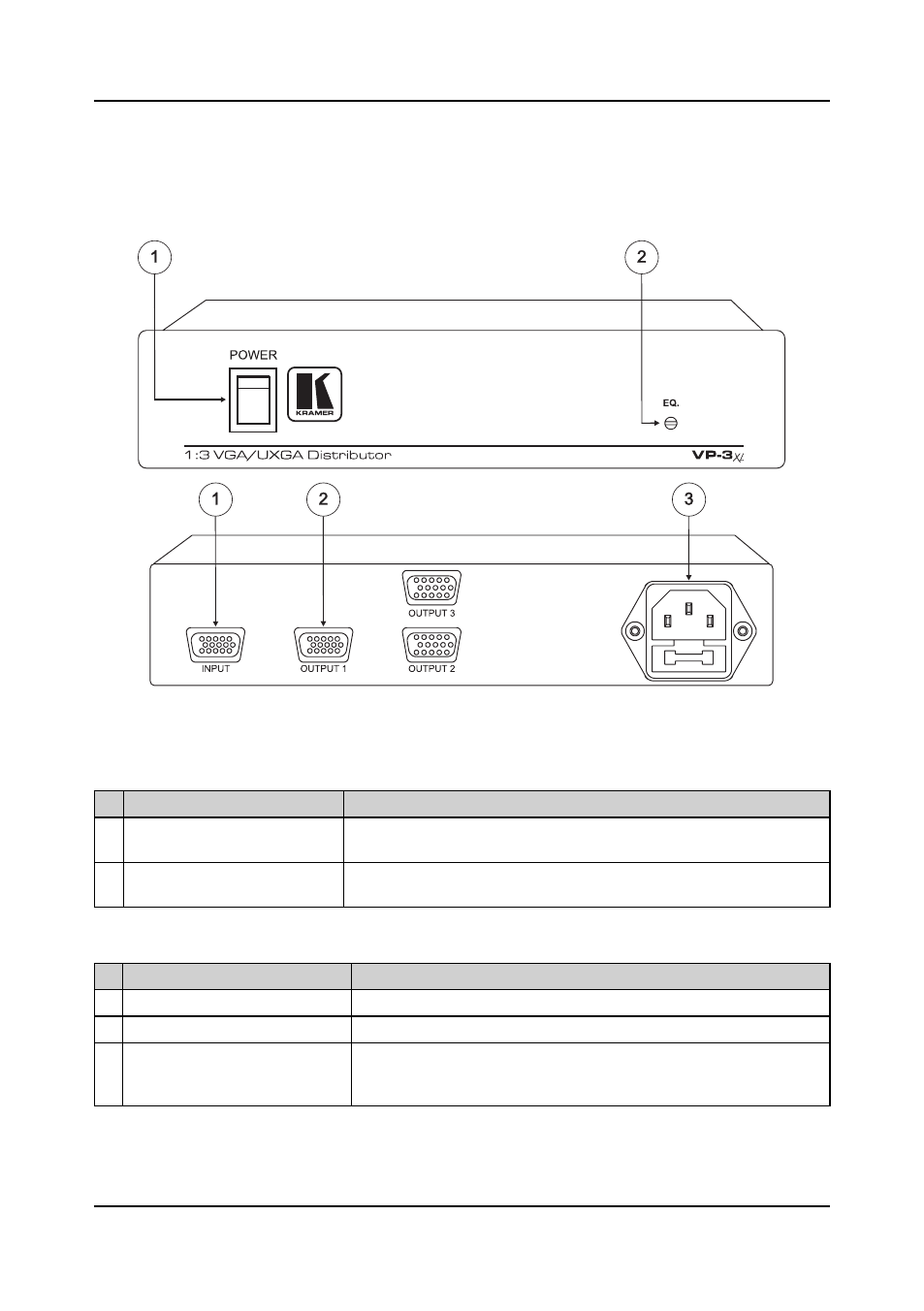

На рис. 1 и в табл. 1 и 2 показано расположение и рассмотрено назначение
органов управления и разъемов усилителя-распределителя VP-3xl.
Рис. 1. Усилитель-распределитель VP-3xl
Таблица 1. Передняя панель усилителя-распределителя VP-3xl
№
Орган управления
Назначение
1
Выключатель POWER
Включение и выключение питания, световая индикация подачи
питания
2
Подстроечный регулятор
EQ.
Регулировка компенсации АЧХ кабеля (выполняется отверткой
через отверстие в панели)
Таблица 2. Задняя панель VP-3xl
№
Разъем
Назначение
1
Разъем HD15F INPUT
Подключение источника сигнала VGA-UXGA
2
Разъемы HD15F OUTPUT
Подключение приемников сигнала VGA-UXGA 1-3
3
Разъем сетевого шнура и
держатель предохранителя
FUSE
Подключение к сети переменного тока
Органы управления и разъемы усилителей-распределителей
