ния и перезагрузки компьютера), асинхронный и синхронный (с постоян-
ной скоростью передачи данных) режимы работы.
При «горячем» подключении источника видеосигнала DV различие потен-
циалов (электростатический заряд или значительная разность потенциалов
«земли») может привести к высоковольтному повреждению входных или
выходных цепей приемника и (или) источника сигнала. Высокое напряже-
ние иногда проявляется в виде искры, возникающей в момент соединения
разъемов, а может никак не проявляться, но в любом случае результатом
его воздействия может оказаться дорогостоящий ремонт оборудования.
Выполненное в малогабаритном корпусе устройство защиты линии FireWire
Kramer PT-1FW снимает проблему электрического повреждения оборудо-
вания студий и домашних видеосистем с интерфейсом DV. Устройство сни-
жает уровень всех высоковольтных переходных выбросов до допустимых
значений. Оно включается в разрыв линии передачи (между двумя кабе-
лями с шестиконтактными разъемами) и не требует электропитания.
Чтобы получить наилучшие результаты:
• устанавливайте прибор в сухом месте без чрезмерного солнечного
света и пыли
• обеспечьте отсутствие помех от находящихся рядом электроприбо-
ров — они могут серьезно повлиять на качество сигнала
• используйте только высококачественные кабели. Это позволит защи-
титься от помех, избежать потерь сигнала из–за плохого согласова-
ния и не допустить повышения уровня шума (что свойственно кабелям
недостаточного качества).
4 РАЗЪЕМЫ
PT-1FW
На рис. 1 показано расположение разъемов PT-1FW, в табл. 1 описано их
назначение.
Таблица 1. Разъемы PT-1FW

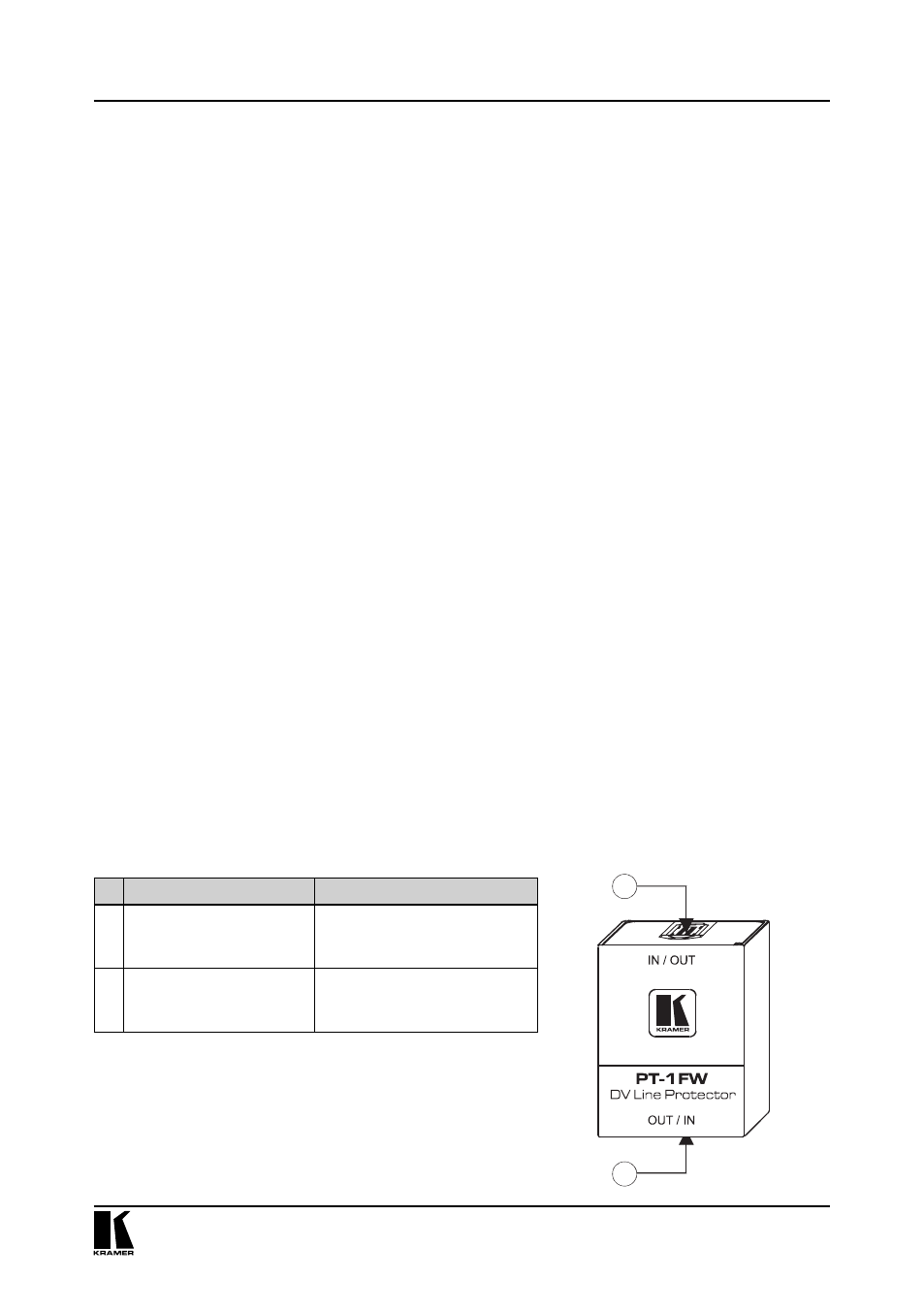

Рис. 1. Устройство защиты
линии FireWire PT-1FW
№
Разъем
Назначение
1
Порт с 6-контактным
разъемом IN / OUT
Подключение кабеля, идуще-
го к источнику или приемни-
ку сигнала
2
Порт с 6-контактным
разъемом OUT / IN
Подключение кабеля, идуще-
го к приемнику или источни-
ку сигнала
Разъемы PT-1FW
1
2
