6
4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
FC-4002
Расположение органов управления и разъемов FC-4002 показано на рис.
1, их назначение описывается в табл. 1 и 2.

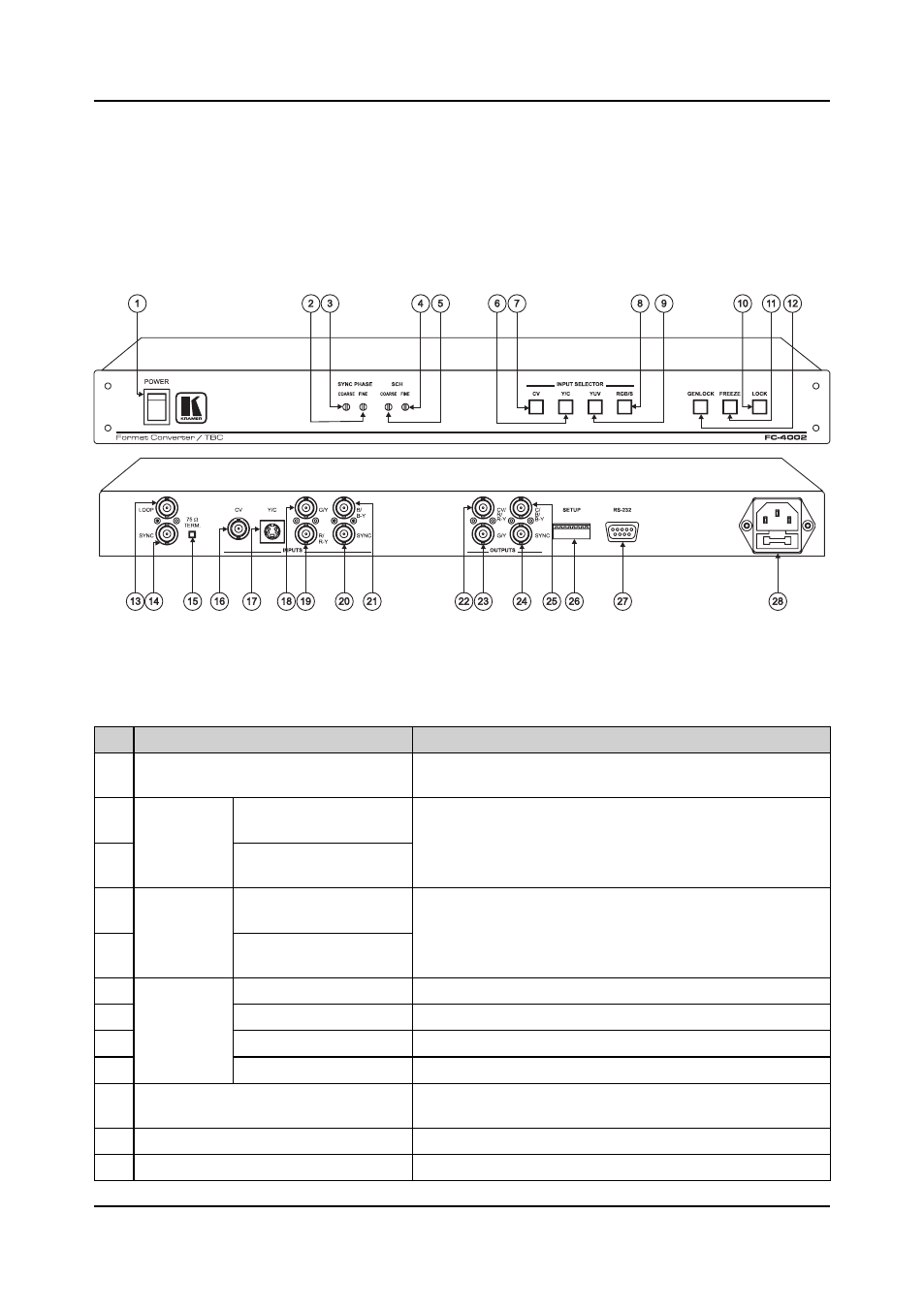

Рис. 1. Преобразователь форматов и корректор временных искажений FC-4002
Таблица 1. Органы управления FC-4002, расположенные на передней панели
№
Орган управления или разъем
Назначение
1
Выключатель POWER
Включение и выключение питания, световая индикация
подачи питания
2
SYNC
PHASE
Подстроечный регуля-
тор FINE
Грубая (COARSE) и тонкая (FINE) регулировка фазы
сигнала синхронизации (выполняется с помощью от-
вертки)
3
Подстроечный регуля-
тор COARSE
4
SCH
Подстроечный регуля-
тор FINE
Грубая (COARSE) и тонкая (FINE) регулировка фазы
строчной развертки по отношению к поднесущей (вы-
полняется с помощью отвертки)
5
Подстроечный регуля-
тор COARSE
6
INPUT
SELECTOR
Кнопка Y/C
Выбор входа s-Video
7
Кнопка CV
Выбор входа композитного видеосигнала
8
Кнопка RGB/S
Выбор входа RGB/S
9
Кнопка YUV
Выбор входа YUV
10
Кнопка LOCK
Включение и выключение блокировки кнопок передней
панели (срабатывает при нажатии и удержании более 2 с)
11
Кнопка FREEZE
Включение режима стоп-кадра
12
Кнопка GENLOCK
Включение режима работы с внешним синхросигналом
