Приемник сигнала s-Video
Приемник композитного видеосигнала
Источник сигнала s-Video
Источник сигнала s-Video
Источник композитного
видеосигнала
Источник композитного
видеосигнала
Компьютерный
проектор
Видеомикшер/рир-проекция
Видеогенератор
(полосы 75%) для
внешней синхронизации

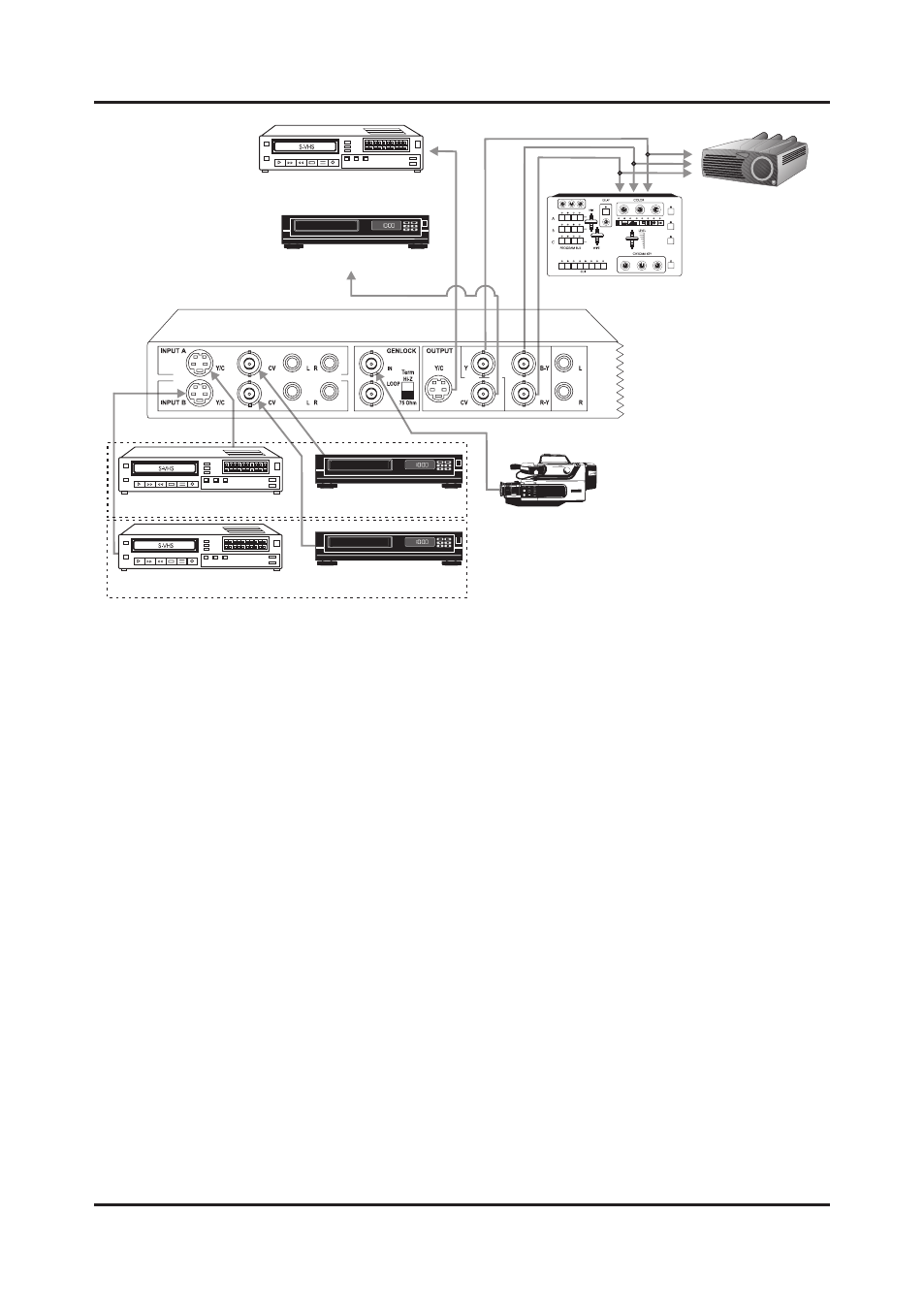

Рис. 2. Подключение FC-4000
5 РАБОТА С FC-4000
В разделе 5.1.1 даются инструкции по преобразованию видеосигнала из
одной телевизионной системы в другую, в разделе 5.1.2 — по регулировке
параметров изображения.
5.1.1 Преобразование видеосигнала из одной телевизионной
системы в другую
1. С помощью кнопки выбора входа INPUT (поз.18 на рис. 1) выберите
группу входов INPUT A èëè INPUT B. Выбор подтверждается включени-
ем соответствующего светодиода (поз. 16 или 17).
2. Выберите телевизионную систему входного видеосигнала последова-
тельным нажатием на кнопку INPUT (поз. 3), или для автоматического
определения нажмите кнопку AUTO. Над соответствующей меткой заго-
рится красный светодиод.
3. Выберите нужную телевизионную систему выходного видеосигнала
последовательным нажатием на кнопку OUTPUT (поз. 2 на рис. 1). Под
соответствующей меткой загорится зеленый светодиод, и начнется пре-
образование входного видеосигнала из первой телевизионной системы
во вторую.
