6 УСТАНОВКА МОДУЛЯ 7501M
В данном разделе описывается методика усовершенствования модели
FC-7501 до FC-7501P.
Уменьшить дрожание (джиттер) в сигнале SDI можно путем усовершен-
ствования прибора FC-7501 до модели FC-7501P (преобразователь ана-
логового видеосигнала в сигнал SDI с устранением дрожания). Для этого
нужно выполнить следующее:
1. Вывинтить две пары винтов с каждой стороны корпуса FC-7501 и снять
корпус, как показано на рис. 3:

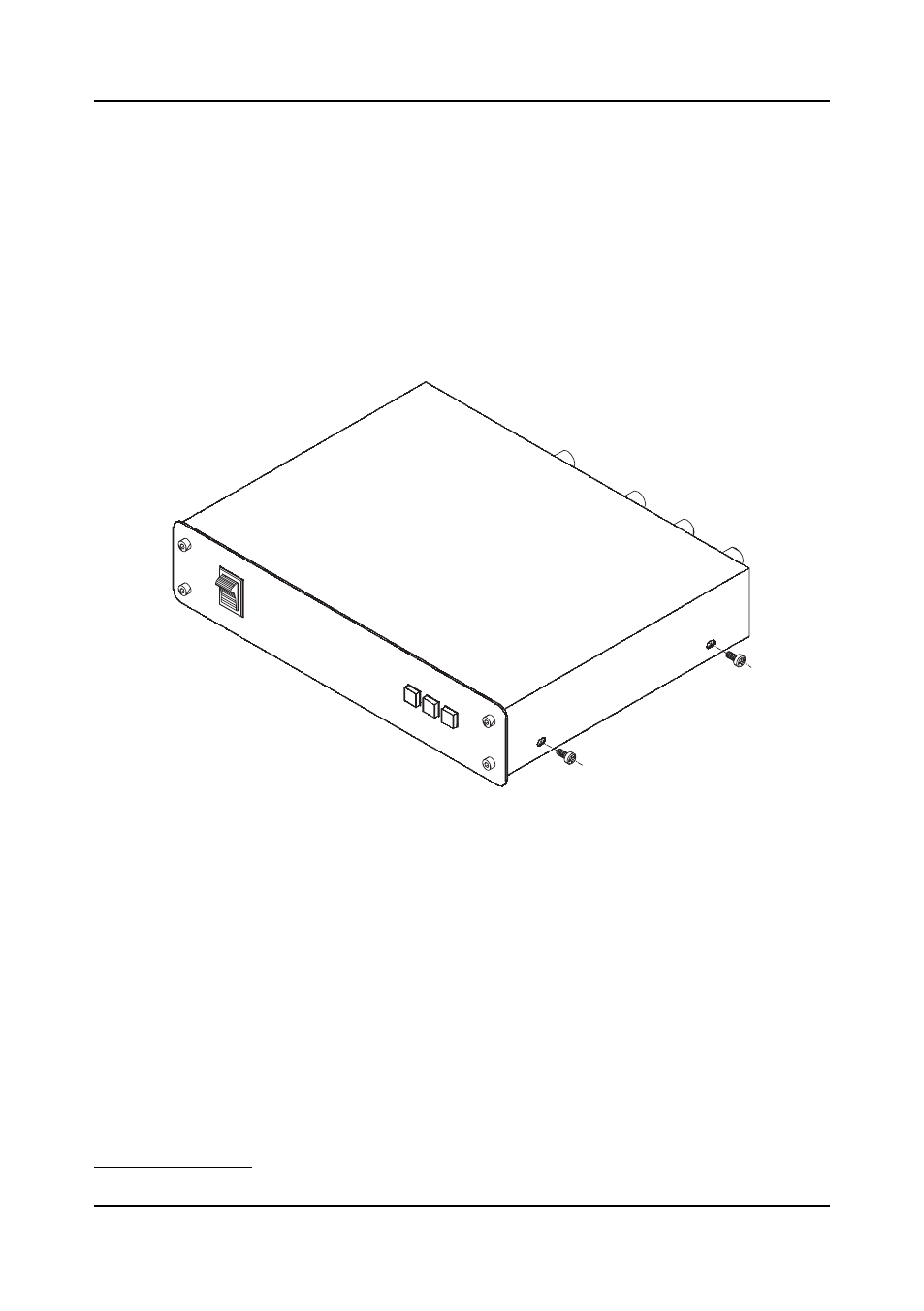

Рис. 3. Снятие крышки преобразователя FC-7501
2. Снять перемычки J7 и J8 и установить дополнительный модуль 7501M
(“плата PLL”) на две группы контактов с 16 штырьками. Привинтить
модуль к распорной стойке с помощью винта и шайбы
1
, как показано
на рис. 4:
1
Идут в комплекте с дополнительным модулем 7501M
Установка модуля 7501M
