Устройство.считывания.и.записи.VGA.EDID.FC-200
4 УСТРОйСТВО СчИТыВАНИя И
зАПИСИ VGA EDID FC-200
На.рис..1.и.в.таблице.1.дано.определение.компонентов.
FC-200.

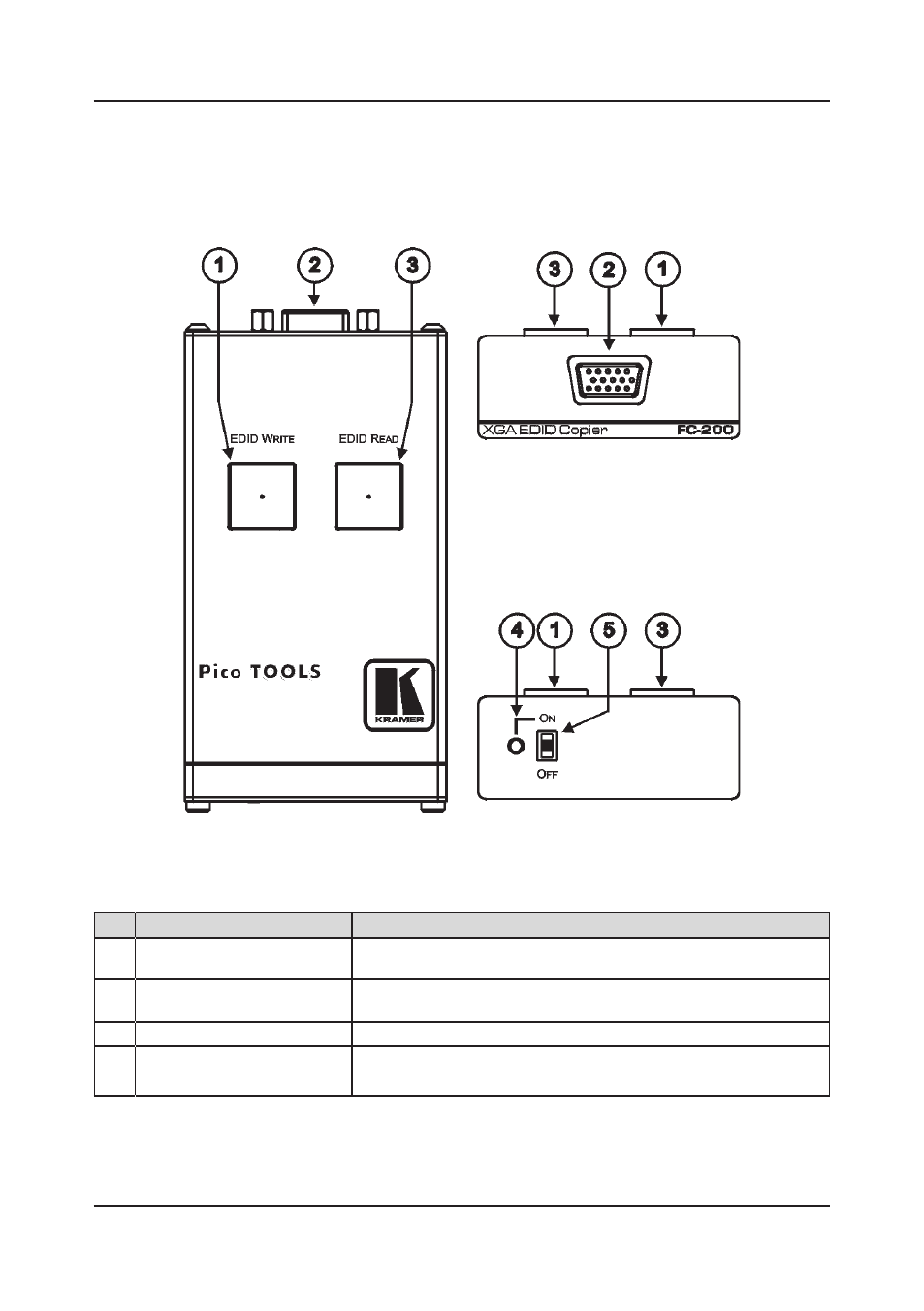

Рис. 1. Устройство считывания и записи VGA EDID FC-200
Таблица 1. Компоненты устройства считывания и записи VGA EDID FC-200
№
Компонент
назначение
1
Нажимная.кнопка.EDID
WRITE
Нажмите.для.записи.данных.EDID.из.FC-200.в.приемник.EDID.
2
15-контактный.разъем.INPUT/
OUTPUT типа.HD
Для.подсоединения.устройства.отображения.VGA.на.время.считывания.
и.приемника.EDID.—.на.время.записи.
3
Нажимная.кнопка.EDID READ
Нажмите.для.считывания.данных.EDID.в.FC-200.из.дисплея.
4
Светодиодный.индикатор.ON
Подсвечивается.при.включении.устройства.
5
Выключатель.ON/OFF
Для.включения/выключения.
