4 ОПИСАнИе
На рис.1 и в табл. 1 представлены внешний вид и функции преобразовате-
ля сигнала FC-113:
Таблица 1. Органы управления и разъемы
№
Элемент
Назначение
1
Разъем HDMI IN
Подключение источника сигнала HDMI
2
Разъем BNC SD/HD-
SDI OUT1
Подключение получателя сигнала SD или HD-SDI
3
Разъем BNC SD/HD-
SDI OUT2
Подключение получателя сигнала SD или HD-SDI
4
Разъем 5V DC
Подключение источника питания (постоянное напряже-
ние 5 В)
5
Светодиод SD/HD
Светится зеленым светом при входном видеосигнале
SDI и голубым — при входном видеосигнале HD-SDI
6
Светодиод IN
Светится зеленым светом при наличии сигнала HDMI на
входе, мигает при обнаружении кодирования HDCP (для
такого сигнала выходной сигнал не выдается)
7
Светодиод ON
Светится зеленым светом при включенном питании

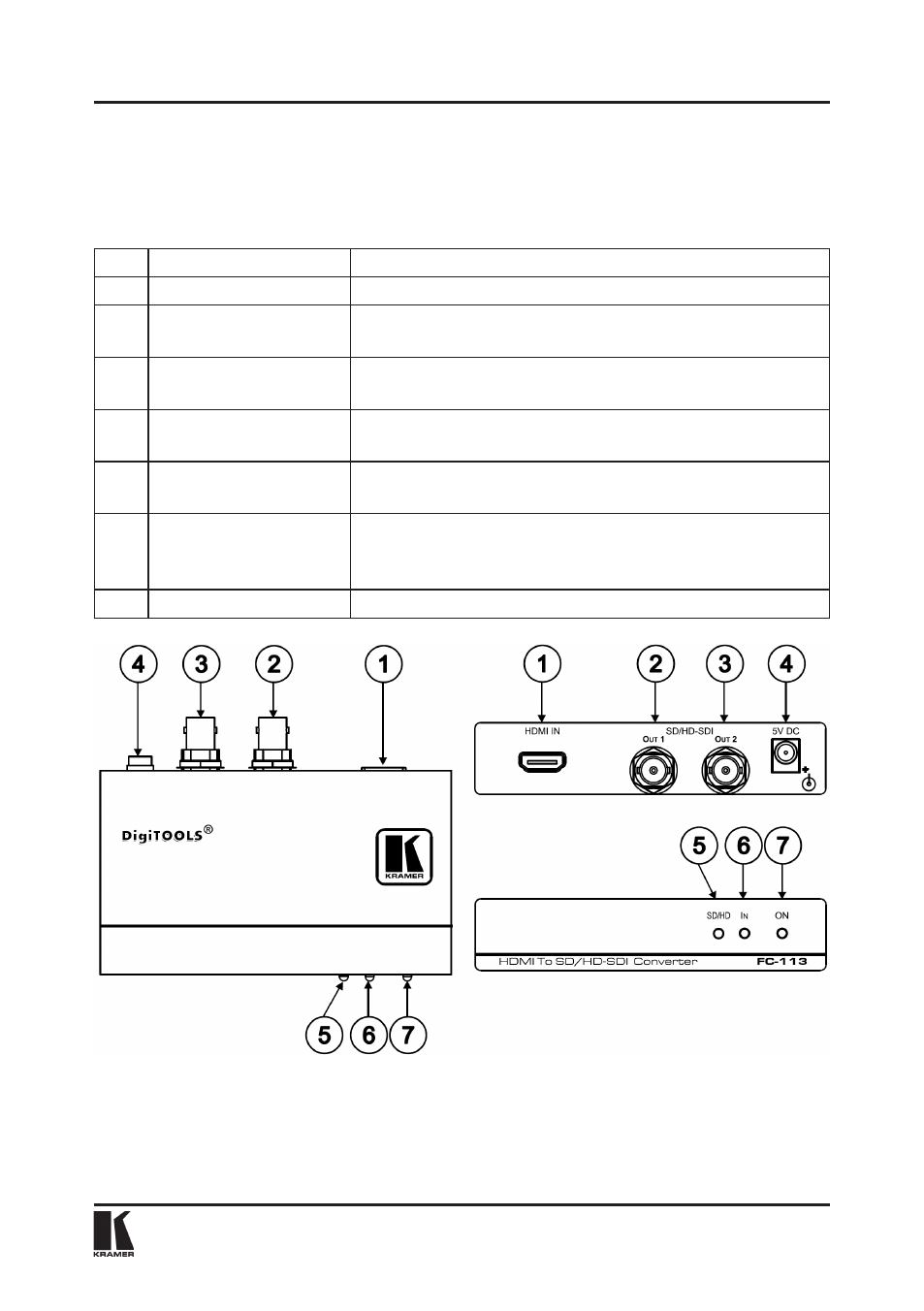

Рис. 1. Внешний вид
