Инструкция по эксплуатации Kramer FC-10ETH
Страница 9
9
5.1.1 Подключение напрямую к компьютеру (перекрестный кабель)
Соединить порты Ethernet на FC-10ETH и на Вашем компьютере через пере-
крестный кабель с разъемами RJ-45, с разводкой, приведенной в таблице
3 и на рисунке 3.
Таблица 3. Разводка перекрестного кабеля с
разъемами RJ-45
Этот тип соединения рекомендуется для идентификации
заводского IP-адреса по умолчанию для прибора FC-10ETH
во время начального конфигурирования
После подключения порта Ethernet нужно сконфигурировать вашу сетевую
карту следующим образом:
1. Щелкнуть правой кнопкой мыши на иконке Сетевое окружение (My
Network Places) на рабочем столе.
2. Выбрать пункт Свойства (Properties), в появившемся списке щелкнуть
правой кнопкой мыши на пункте Local Area Connection (подключение
по локальной сети).
3. Выбрать пункт Properties (Свойства).
Появляется окно свойств подключения по локальной сети.
4. Выбрать Internet Protocol (TCP/IP), нажать кнопку Properties (Свой-
ства) (см. рис. 4).
Настройка FC-10ETH
EIA /TIA 568A сторона 1
EIA /TIA 568B сторона 2
Вывод
Цвет провода
Вывод
Цвет провода
1
Бело-
оранжевый
1
Бело-зеленый
2
Оранжевый
2
Зеленый
3
Бело-
зеленый
3
Бело-оранжевый
4
Синий
4
Синий
5
Бело-синий
Бело-синий
5
6
Зеленый
6
Оранжевый
7
Бело-
коричневый
Бело-
коричневый
7
8
Коричневый
8
Коричневый
Пара 1 4 и 5
Пара 1 4 и 5
Пара 2 1 и 2
Пара 2 3 и 6
Пара 3 3 и 6
Пара 3 1 и 2
Пара 4 7 и 8
Пара 4 7 и 8

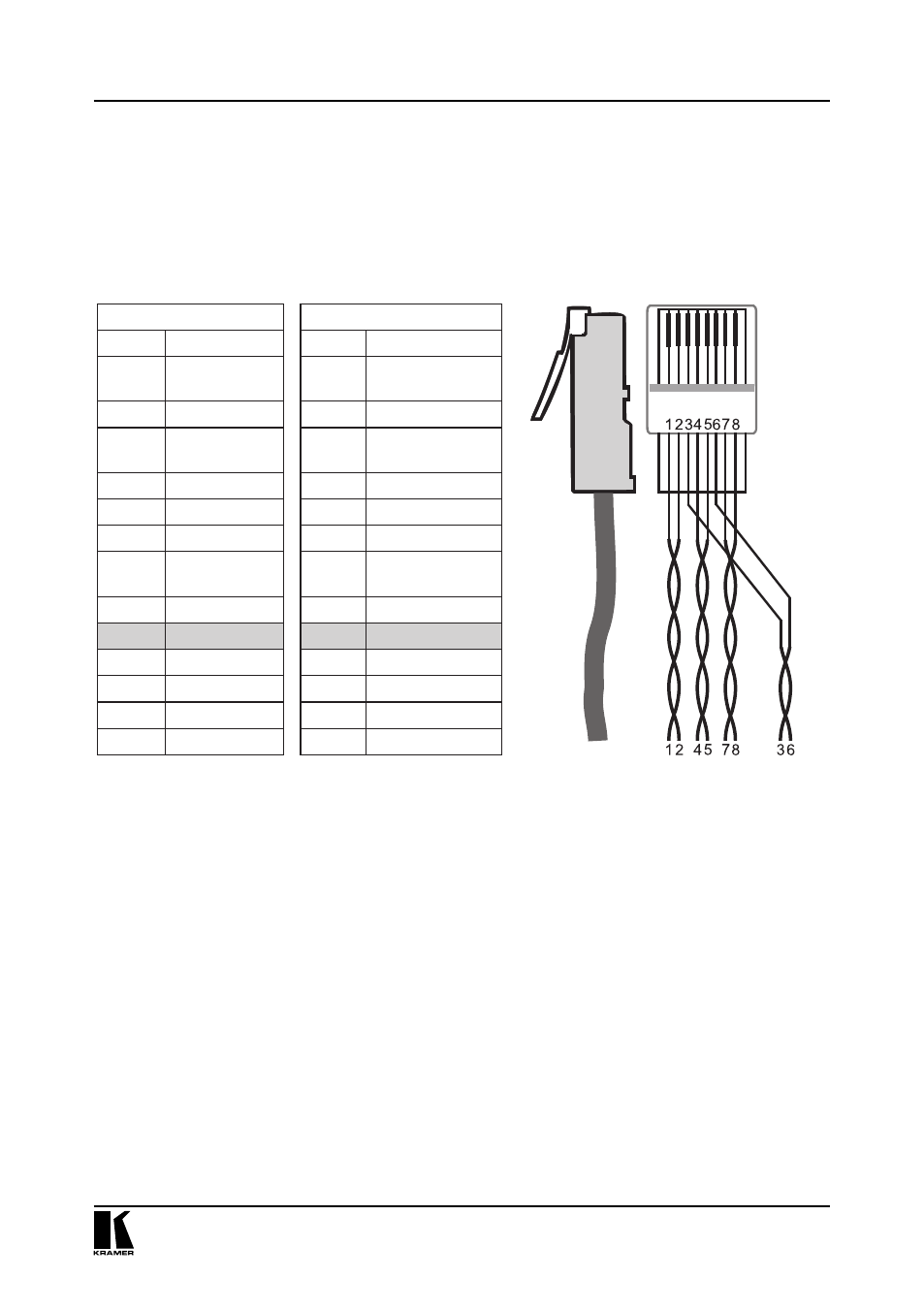

Рис. 3. Разводка кабеля
