KRAMER ELECTRONICS, LTD. 6
4 РАЗЪЕМЫ И ОРГАНЫ УПРАВЛЕНИЯ
FC-20
На рис. 1 показаны, а в табл. 1 и 2 описаны передняя и задняя панели
FC-20.
1 2 3 4 5
10 11 12 13 14 7 8 6 9

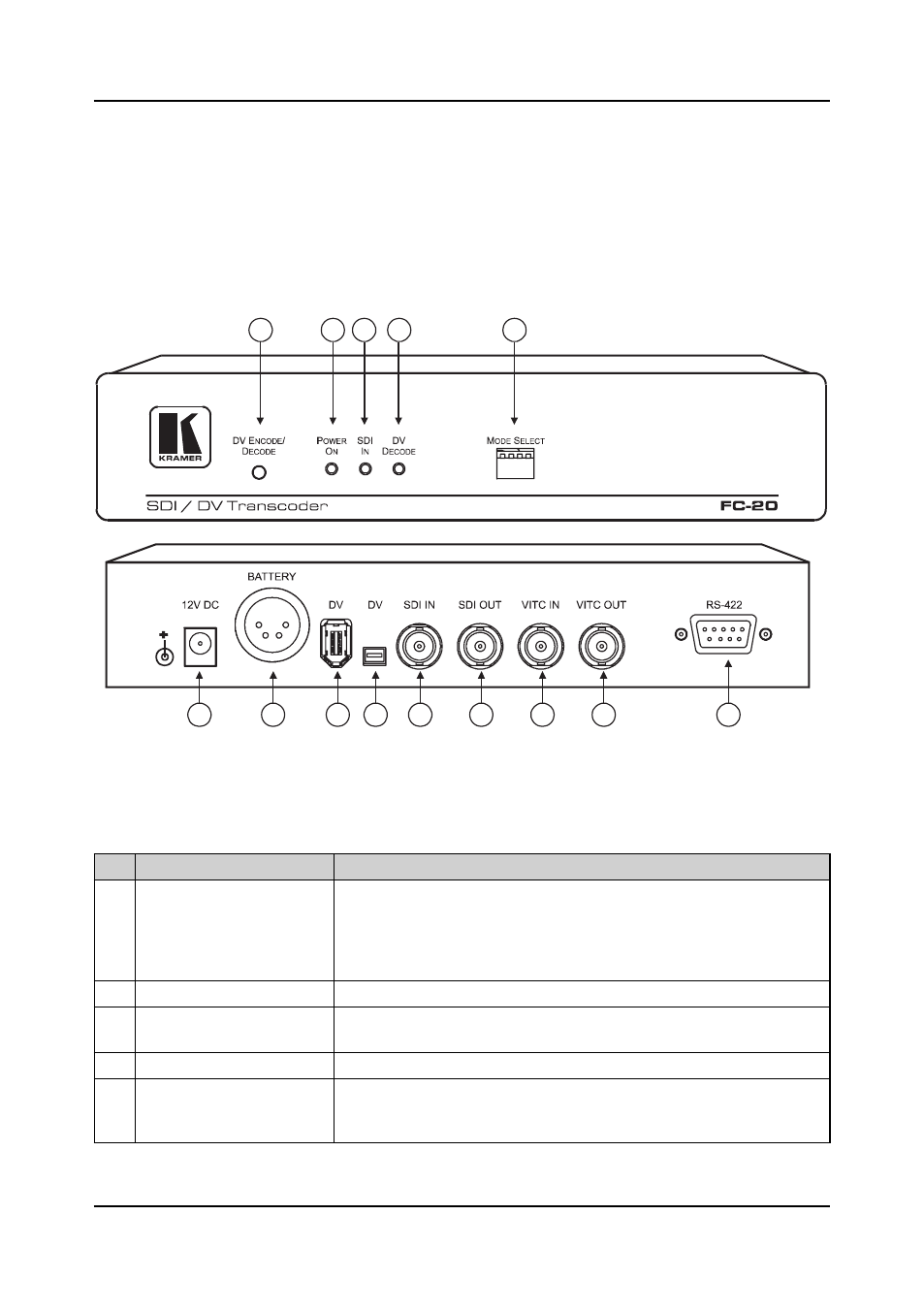

Рис. 1. Транскодер SDI/DV FC-20
Таблица 1. Органы управления, расположенные на передней панели FC-20
№ Орган управления Назначение
1
Кнопка DV Encode/
Decode
Ручной выбор направления преобразования. Переключение осу-
ществляется последовательным нажатием кнопки. В режиме
«DV Encode» сигналы SDI преобразуются в DV, в режиме
«DV Decode», автоматически выбираемом при подаче питания,
сигналы DV преобразуются в формат SDI
2 Светодиод Power On Индикация подачи питания
3 Светодиод SDI lN
Индикация поступления сигнала SDI в режиме «DV Encode»
и сигнала DV в режиме «DV Decode»
4 Светодиод DV Decode Индикация включения режима «DV Decode»
5
DIP-переключатели Mode
Select
Конфигурирование прибора (переключатели 1 и 2 для выбора
аудиогруппы, 3 для выбора пары каналов, 4 для выбора типа
тайм-кода — VITC или DVITC)
Разъемы и органы управления FC-20
