Рис. 6. разводка cat 5 таблица 3. разводка cat 5 – Инструкция по эксплуатации Kramer 714-15
Страница 15
15
5.2 разводка разъемов CAT 5 LINE IN / LINE OUT типа RJ-45
Таблица.3.и.рис..6.определяют.разводку.кабеля.CAT.5.при.использовании.
прямого. кабеля. с. разъемами. RJ-45. (
следует иметь в виду, что при
использовании экранированного кабеля экран кабеля должен быть
подсоединен / распаян к экрану разъема).
Внимание! на обоих концах кабеля используется одна и та же разводка.
Выберите одну из схем (например, EIA / TIA 568В) и придерживайтесь
только её.
EIA /TIA 568A
КонТаКТ
Цвет.провода
1
Зеленый/Белый
2
Зеленый
3
Оранжевый/Белый
4
Синий
5
Синий/Белый
6
Оранжевый
7
Коричневый/
Белый
8
Коричневый
Пара.1
4.и.5
Пара.2
3.и.6
Пара.3
1.и.2
Пара.4
7.и.8
.
EIA /TIA 568B
КонТаКТ
Цвет.провода
1
Оранжевый/Белый
2
Оранжевый
3
Зеленый/Белый
4
Синий
5
Синий/Белый
6
Зеленый
7
Коричневый/
Белый
8
Коричневый
Пара.1
4.и.5
Пара.2
3.и.6
Пара.3
1.и.2
Пара.4
7.и.8

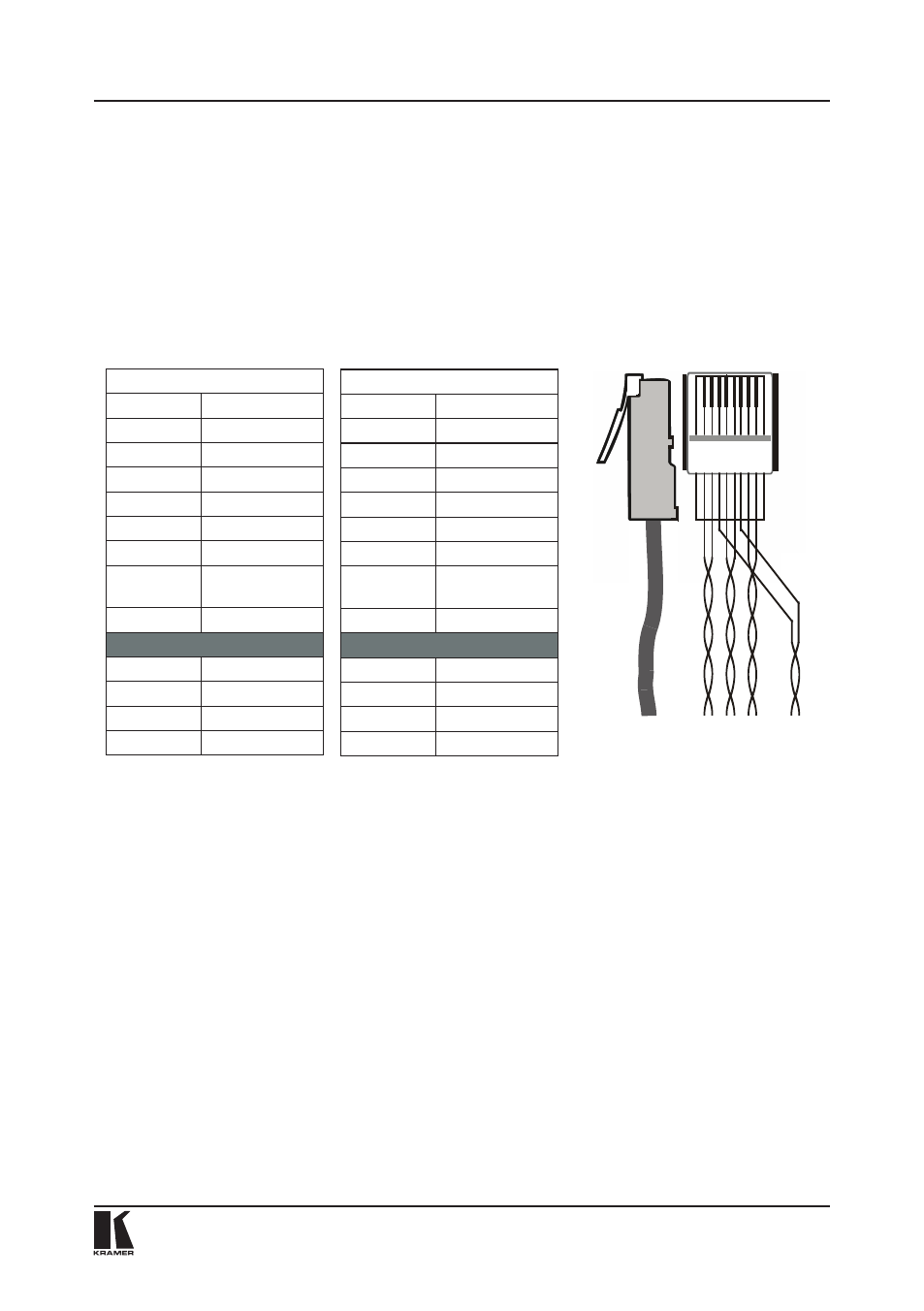

Рис. 6. Разводка CAT 5
Таблица 3. Разводка CAT 5
Подсоединение.713.и.714
36
78
12 5
4
1 45 78
6
3
2
