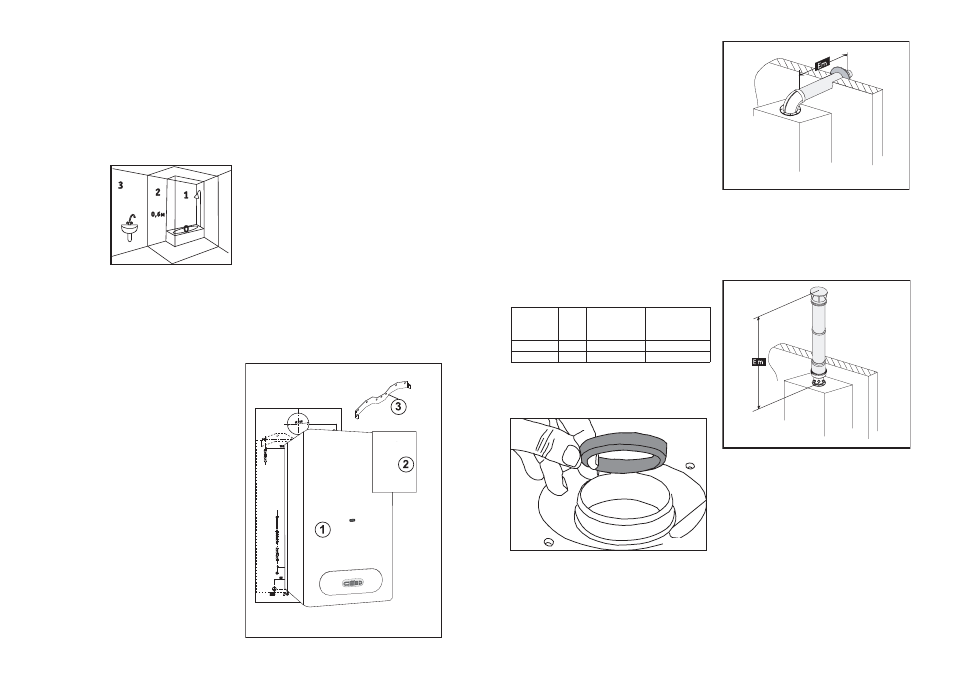

Подвод воздуха и отвод продуктов
сгорания

Отвод продуктов сгорания и подвод воздуха для го
рения производится только по предназначенному
для этого коаксиальному дымоходу или по раздель
ным дымоходам с использованием специального
разделительного адаптера.
Горизонтальные участки дымохода должны быть на
клонены так, чтобы конденсат стекал по направле
нию от котла или к устройству, предназначенному
для отвода конденсата. Для этого в соединении ко
лена с прямым участком необходимо сделать на
клон 1 3°. Вертикальные участки трубы необходимо
осначтить конденсатотводчиком, который лучше
всего устаносить как можно ближе к дымоходному
выходу котла. На неисправности котла, обусловлен
ные затекающим конденсатом, гарантия не распро
страняется.
Разрешенная длина дымоходов
Если для отдельных перечисленных ниже способов
прокладки трасс коаксиальных дымоходов и их вы
водов не указано иное, может использоваться сле
дующая длина дымоходов (от места подключения к
котлу до самого вывода):

Примечание: За 1 м принимается либо 1 м прямого
участка или 1 колено 90°.
ВНИМАНИЕ: При превышении длины, указанной в
таблице, необходимо убрать редукционное кольцо
(заслонку) из выхода вентилятора.

Способы подвода воздуха и отвода продуктов
Для котла утверждены следующие способы подвода
воздуха и отвода продуктов сгорания (в соответст
вии со стандартом EH 483):

Способ C

12

— горизонтальные трассы и их горизон

тальный вывод в свободное пространство.

При использовании раздельных труб (80 мм) для
горизонтальных трасс с горизонтальными выводами
подача воздуха и вывод продуктов сгорания от это
го котла должен быть выполнен так, чтобы оба они
находились внутри квадрата с длиной стороны 0,5м.

Способ C

32

— вертикальные трассы и их вертикаль

ный вывод в свободное пространство.

Для вывода раздельного трубопровода действуют те
же условия, что и у способа C

12

.

Способ C

42

— подключение к общим дымоходам.

Коаксиальные дымоходы от отдельных котлов (про
стые трассы) можно проводить и к общим дымохо
дам; пропускная способность дымохода оценивает
ся в соответствии с данными производителей этих
дымоходов. Если трассы выводятся в трубу в двух
перпендикулярно расположенных направлениях,
расстояние по вертикали между присоединениями
должно быть не менее 0,45 м. Если трассы примы
кают к дымоходу друг напротив друга, расстояние
по вертикали между этими двумя присоединениями
должно быть не менее 0,6 м. Примыкание трасс к
общему дымоходу не должно иметьт концевых эле

17

ИНСТРУКЦИЯ ПО МОНТАЖУ

Диаметр
дымохода

Мин.

длина

Макс. длина с

редукционным

кольцом

Макс. длина без

редукционного

кольца

100 / 60 мм 1,5 м

2 м

4 м

80 / 80 мм

2 м

4 м

10 м

Введение

Котел может использоваться с обычными видами
отопительных систем и радиаторов отопления.
ВНИМАНИЕ: Котел может вводить в эксплуатацию и
обслуживать и осуществлять гарантийный и постга
рантийный ремонт только уполномоченная на это
производителем организация, имеющая все необхо
димые по законодательству РФ документы для дан
ного вида деятельности.
Котел предназначен для работы в жилых зонах и
помещениях согласно СНиП 31 01 2003 «Здания
жилые многоквар
тирные» и СНиП 41
01 2003 «Отопле
ние, вентиляция и
кондиционирова
ние». Котел не раз
решается устанав
ливать в уборных,
ванных, душевых
комнатах.
Котел предназначен для работы с теплоносителем,
соответствующем CНиП 41 01 2003 и требованиям
производителя согласно (ЧСН 07 7401). Используе
мая в качестве теплоносителя вода должна иметь ин
декс pH>7 и карбонатную жесткость С<1,8ммоль/литр
Требования к свойствам воды для горячего водоснаб
жения (ГВС) определяются стандартами СНиП 2.04.01

85*. Для воды с концентрацией кальция и магния

более 1,8ммоль/литр целесообразно применение
дополнительных мер против образования накипи.
В случае выхода котла из строя по причине плохого
качества воды (засорение, отложение накипи, неис
правности насоса) гарантия на котел не распрост
раняется.
Рядом с котлом запрещается хранить легкогорючие
материалы и жидкости.
ВНИМАНИЕ: Температура поверхности котла в верх
ней части во время работы может превысить темпе
ратуру окружающей среды на 50°С.
Минимальное свободное пространство перед кот
лом должно быть достаточным для его обслужива
ния во время работы и ремонта.
Отвод продуктов сгорания и подача воздуха в ка
меру сгорания осуществляется по специальным ды
моходам. Из аксессуаров дымоходов, поставляемых
производителем, можно создавать трассы различ
ной длины и сложности, что на практике является
решением для самых сложных вариантов прокладки
трасс дымоходов и подачи воздуха.
Трасса дымохода должна быть проложена так, что
бы из трубопроводов можно было удалять конден
сат водяных паров, содержащихся в продуктах сго
рания. На дефекты, обусловленные попаданием
конденсата в котел, гарантия не распостраняется.

Из за большого разнообразия конкретных решений
коаксиальные дымоходы не входят в комплект по
ставки котла и не включаются в цену. Принципы
прокладки трасс приведены в разделе «Подвод воз
духа и отвод продуктов сгорания».
Котел предназначен для отвода продуктов сгорания
в вытяжную трубу (по дымоходу) с минимальной
требуемой стабильной тягой 2 Па. Подключение
котла к дымоходу осуществляется с помощью ды
мового канала с диаметром, соответствующим раз
меру дымовой горловины котла. В дымовом канале
нельзя устанавливать предметы, которые ограничи
вали бы удаление продуктов сгорания (например,
теплообменник для отбора теплоты дымовых газов).
При проектировании, прокладке дымоходов необ
ходимо учитывать возможность возникновения та
ких нежелательных явлений, как чрезмерное охлаж
дение продуктов сгорания, проникновение влаги в
кладку, изменение тяги в дымоходе, и, тем самым,
нежелательное влияние на работу котла.
Воздух для горения котел получает с улицы или из
какого либо помещения по дымовому каналу.
Комплект поставки котла:
1. Котел «UniHeat» UHW 24T (поставляется в пол
ностью собранном виде после проведения всех
функциональных испытаний)
2. Инструкция по монтажу и эксплуатации, включа
ющая Технический паспорт и Гарантийный талон
3. Монтажная планка и крепежные элементы

12
