INTRO CHR-2342 IX HYUNDAI VERACRUZ (IX55) (IE)_installation - Инструкция

REVERSE
BRAKE
При подаче 12V на этот контакт ГУ
переходит в режим отображения
камеры заднего вида
TV-CONT TV-CONT
CCD-IN
L-OUT
R-OUT
V-OUT
V-OUT
BRAKE
AMP
GND
CCD+12V-OUT
FRONT-CCD-IN

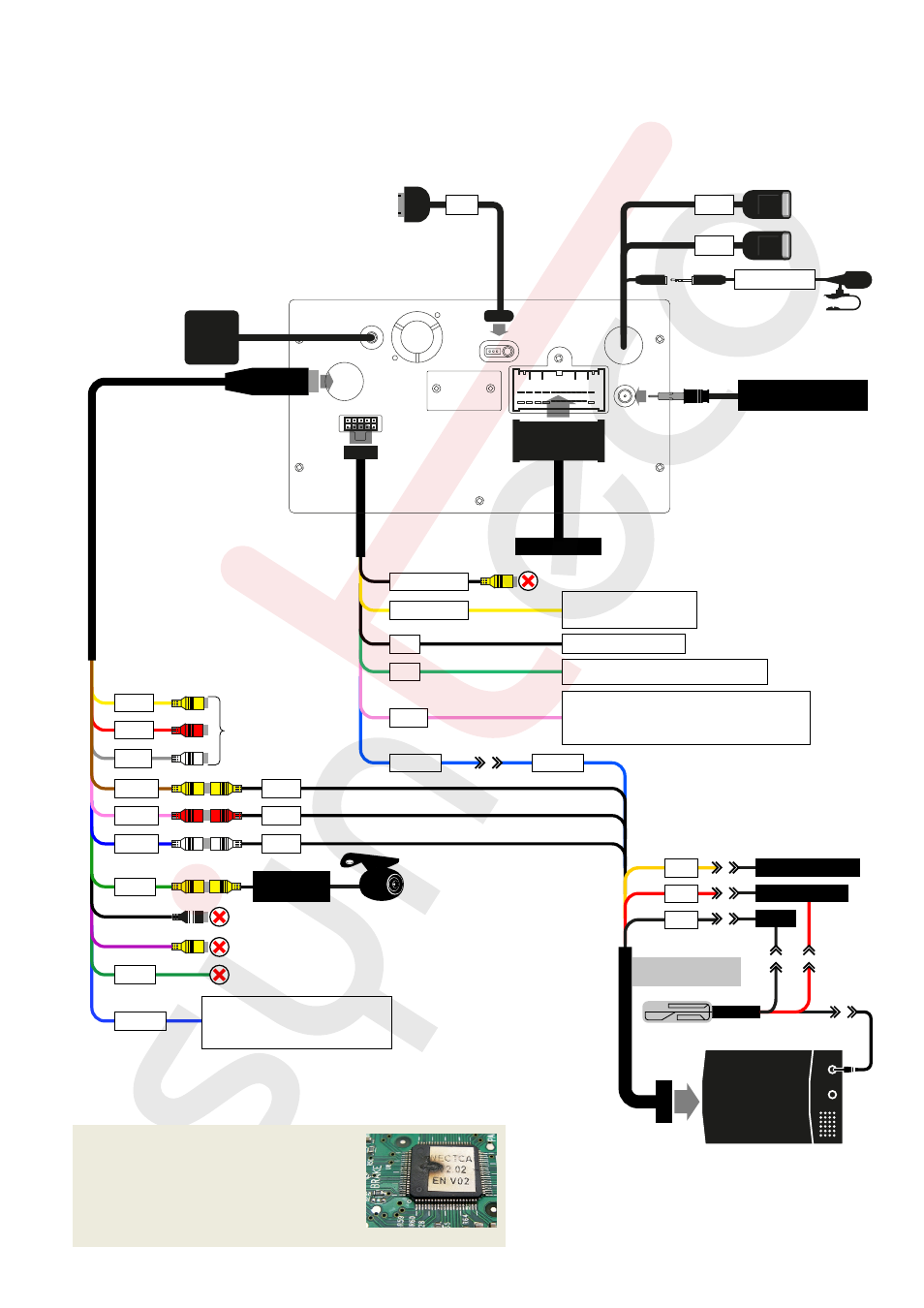

Пример подключения для автомобиля
Hyundai Veracruz
К автомобилю
T106
Analog TV Box
FOR TV BOX
+12 В аккумулятор
ANT
ANT
Антенна
На включение внешнего усилителя +
выход питание камеры
заднего вида +12V
на массу автомобиля
USB 2
USB 1
GPS
antenna
MICROPHONE
TV-L-IN
TV-R-IN
TV-V-IN
R-OUT
L-OUT
+12V
ACC
GND
ACC автомобиля
Масса
iPod
Соединить с ручником или с проводом
GND (масса автомобиля) — запрет просмотра
видео в движении
выход на
дополнительный
монитор с DVD
привода
камера
заднего вида
Внимание: провод «TV-CONT» выходящий из головного устройства
может быть подключен только к проводу «TV-CONT» ТВ тюнера.
1. Провод подключения ТВ-тюнера вставляют в магнитолу и подают питание.
В этом случае сгорает процессор магнитолы.
2. Подают питание на провод «TV-CONT» идущий к ТВ-тюнеру.
В этом случае сгорает процессор ТВ-тюнера.
Самые распространенные ошибки подключения
сгоревший процессор магнитолы
Разъем автомобильной
антенны
