Инструкция по эксплуатации INTRO CHR-2207 GV SUZUKI GRAND VITARA_installation
Bb cc, Intro chr-2207 gv
INTRO CHR-2207 GV

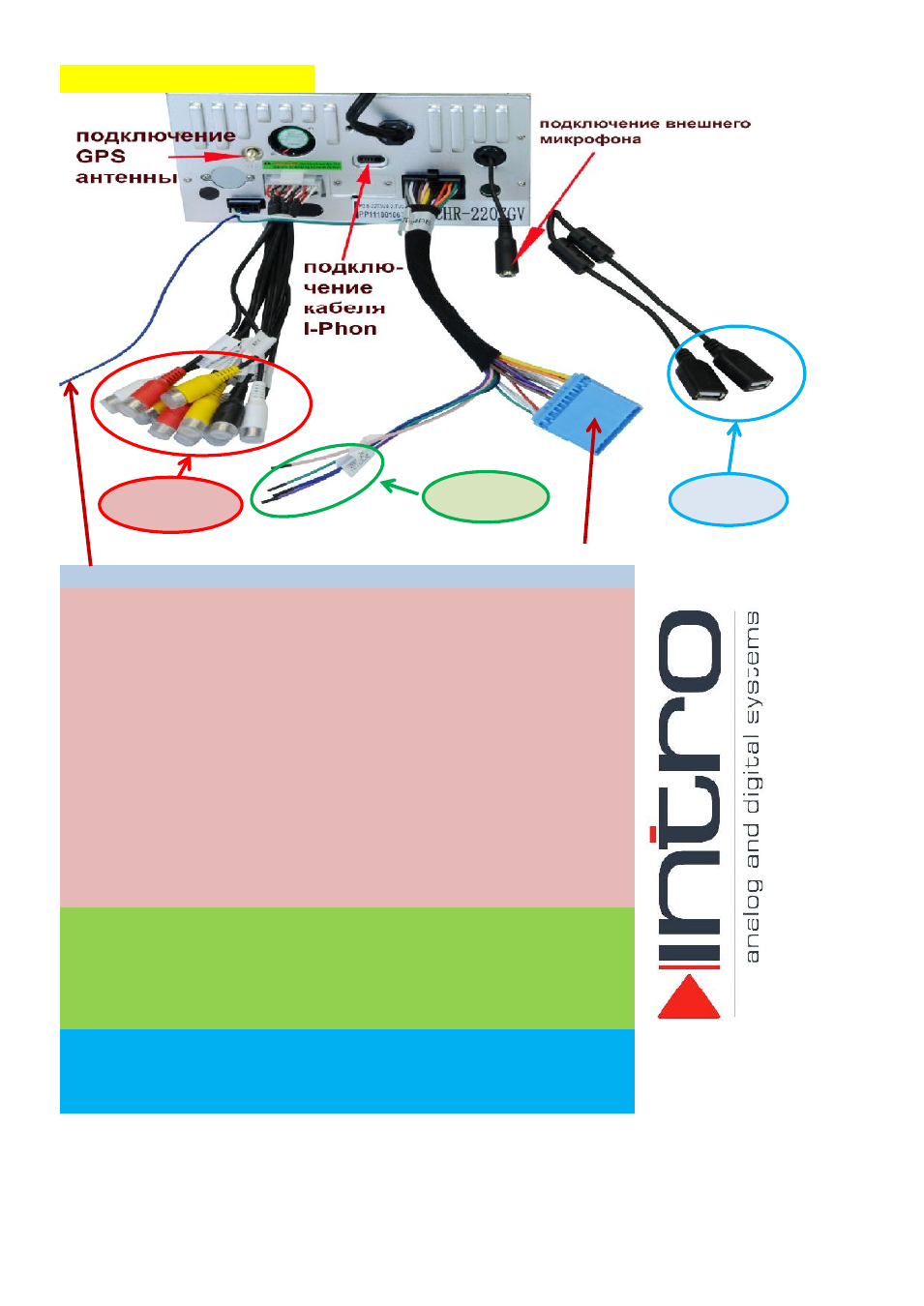

К оригинальному коннектору автомобиля
TV-CONT
Синий
(Соединить с проводом TV-Cont ТВ тюнера)
AA
AA
BB
CC
AA
CCD-IN
Желт
(Вход камеры)
FR-OUT
Красный (Фронт правый аудио выход)
FL-OUT
Белый
(Фронт левый аудио выход)
RR-OUT
Красный (Тыл правый аудио выход)
RL-OUT
Белый
(Тыл левый аудио выход)
WOOF-OUT
Черный (Выход на сабвуфер)
R-IN
Красный (Вход аудио правый)
L-IN
Белый
(Вход аудио левый)
V-IN
Желтый (Вход видео)
DVD-R-OUT
Красный (DVD правый аудио выход)
DVD-L-OUT
Белый
(DVD левый аудио выход)
СVBS-OUT1
Желтый (DVD видео выход 1 )
СVBS-OUT2
Желтый (DVD видео выход 2 )
BB
REVERSE
Синий
(Для включения входа камеры (+))
BRAKE
Розовый (Провод ручного тормоза (-))
Speed
Фиолет (Не используется)
AMP-CONT
Зеленый (На включение внешнего усилителя (+))
CC
Разъем 1
USB
(Для подключения USB-Flash)
Разъем 2
USB
(Для подключения USB-модема)
ВНИМАНИЕ!!! Подключение производить только при отключенной
клеме аккумулятора
