Инструкция по эксплуатации INTRO CHR-1812 K5 KIA OPTIMA III_installation

Aa bb, Dd ее

Advertising
background image

KIA CEED 2010

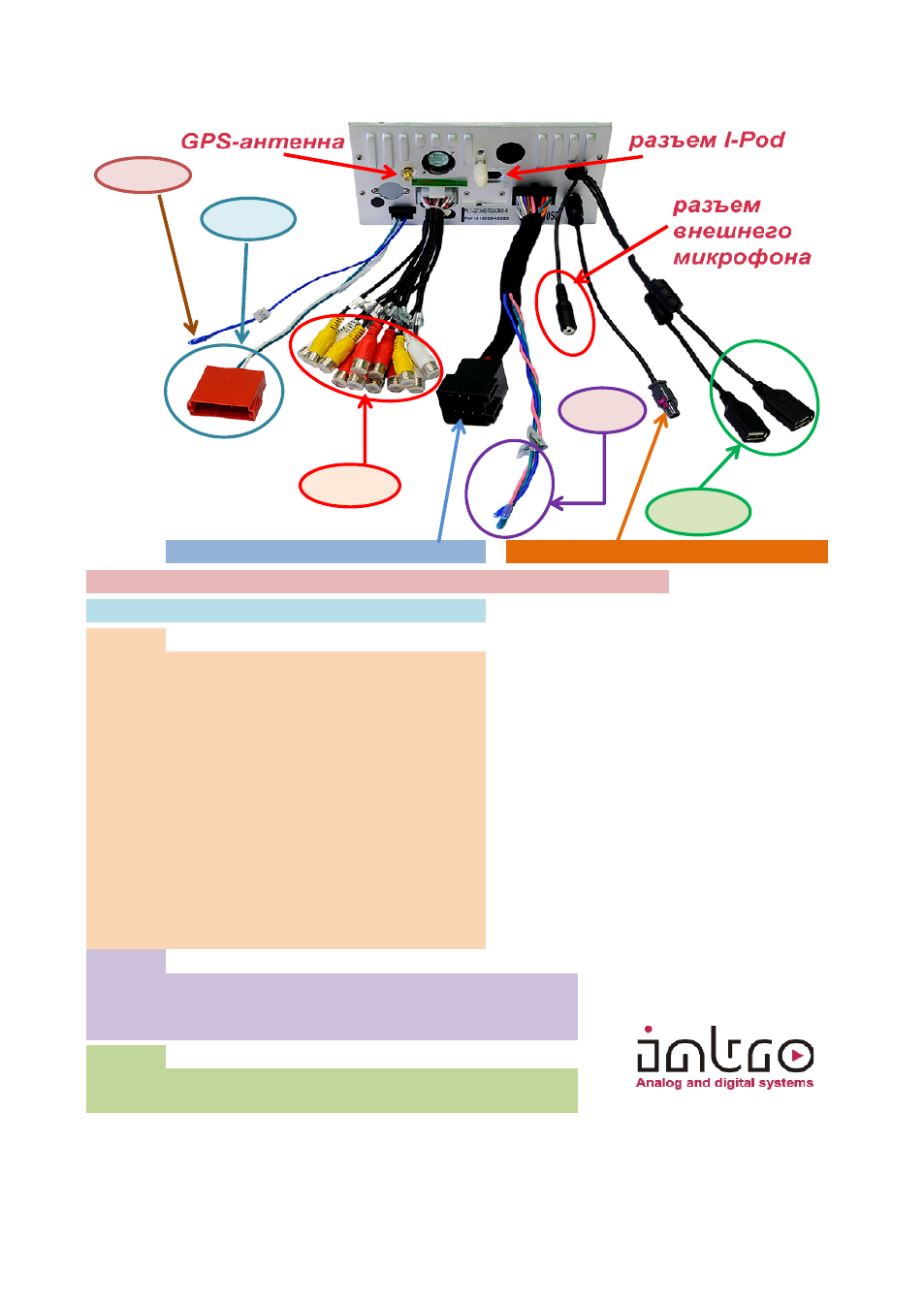

К штатному разъему питания

К штатному разъему антенны

AA

TV-CONT

Синий

(Соединить с проводом TV-Cont ТВ тюнера)

AA

BB

CC

DD

ЕЕ

AA

TV-CONT

Синий

(Соединить с проводом TV-Cont ТВ тюнера)

BB

К штатному разъему

CC

CCD-IN

Желт

(Вход камеры)

CDC-IN

Оранж

(Вход чейнджера)

FR-OUT

Красный (Фронт правый аудио выход)

FL-OUT

Белый

(Фронт левый аудио выход)

RR-OUT

Красный (Тыл правый аудио выход)

RL-OUT

Белый

(Тыл левый аудио выход)

WOOF-OUT

Серый

(Выход на сабвуфер)

R-IN

Красный (Вход аудио правый)

L-IN

Белый

(Вход аудио левый)

V-IN

Желтый (Вход видео)

DVD-R-OUT Красный (DVD правый аудио выход)
DVD-L-OUT

Белый

(DVD левый аудио выход)

DVD-V-OUT Желтый (DVD видео выход)

EE

BRAKE

Розовый (Провод ручного тормоза (-))

AMP-CONT Зеленый (На включение внешнего усилителя (+))
REVERSE

Синий

(Для включения входа камеры (+))

DD

Разъем 1

USB

(Для подключения USB-Flash)

Разъем 2

USB

(Для подключения USB-модема)
