INTRO CHR-1518 MERCEDES GLK (231HP)_installation - Инструкция

GLK300
ПУ ТЕШЕСТВУЙТЕ С INTRO
ВОСПОЛЬЗУЙТЕСЬ ПРЕИМУЩЕСТВАМИ
http://www.caraudio.su
Компания Intro – эксклюзивный российский представитель
признанного мирового лидера в производстве автомобильной аудио-,
видео- и GPS-электроники Roadrover Technology.
Выберете язык Вашего
интерфейса Навигация Navitel Bluetooth Handsfree
Предлагаются следующие языки на выбор:
английский/арабский/русский/итальянский/
португальский/испанский/иврит/турецкий/
немецкий/польский/французский и т.д..
Самые современные карты стран мира, голосовой
путеводитель, автоматический выбор маршрута,
подробный список достопримечательностей.
Другие источники информации (напр. радио),
которое можно слушать одновременно с инструк-
циями по навигации. Встроенный Bluetooth c A2DP, Handsfree,
поддержка Caller ID Display, запоминание
контактов, запись разговора.
MP4 Видео-плеер Подключения iPod Радио
MP4 видео-файлы можно воспроизводить прямо с
SD-карты и USB. Широкий экран с высоким
разрешением. Поддержка подключения большинства устройств
iPod, управление всеми функциями в режиме
Touchscreen, что значительно удобнее и безопаснее
во время управления автомобилем. Поддержка FM, AM, RDS (УКВ), информационный
дисплей. Поддержка азиатского, американского
(США) и европейского радио стандартов; XM/
Sirrus/спутниковое радио опционально.
MP3 Аудио-плеер Раздельное
воспроизведение Камера заднего вида
MP3 аудио-файлы можно воспроизводить прямо с
SD-карты и USB. Широкий экран с высоким
разрешением, где может отображаться информация
о музыкальном исполнителе (фото, названия муз.
произведений).
Ваши друзья смогут не скучать на заднем сидении.
Воспроизведение аудио и видео на заднем экране
для пассажиров может быть одновременно с рабо-
той GPS-навигатора на переднем.
Камера заднего вида упрощает и делает безопас-
ной маневрирование Вашего автомобиля,
эффективно устраняя “мертвые зоны”.
1 2 3
4 5 6
8
10 12
13
11
9 7
14 15
16 17 18
19
20

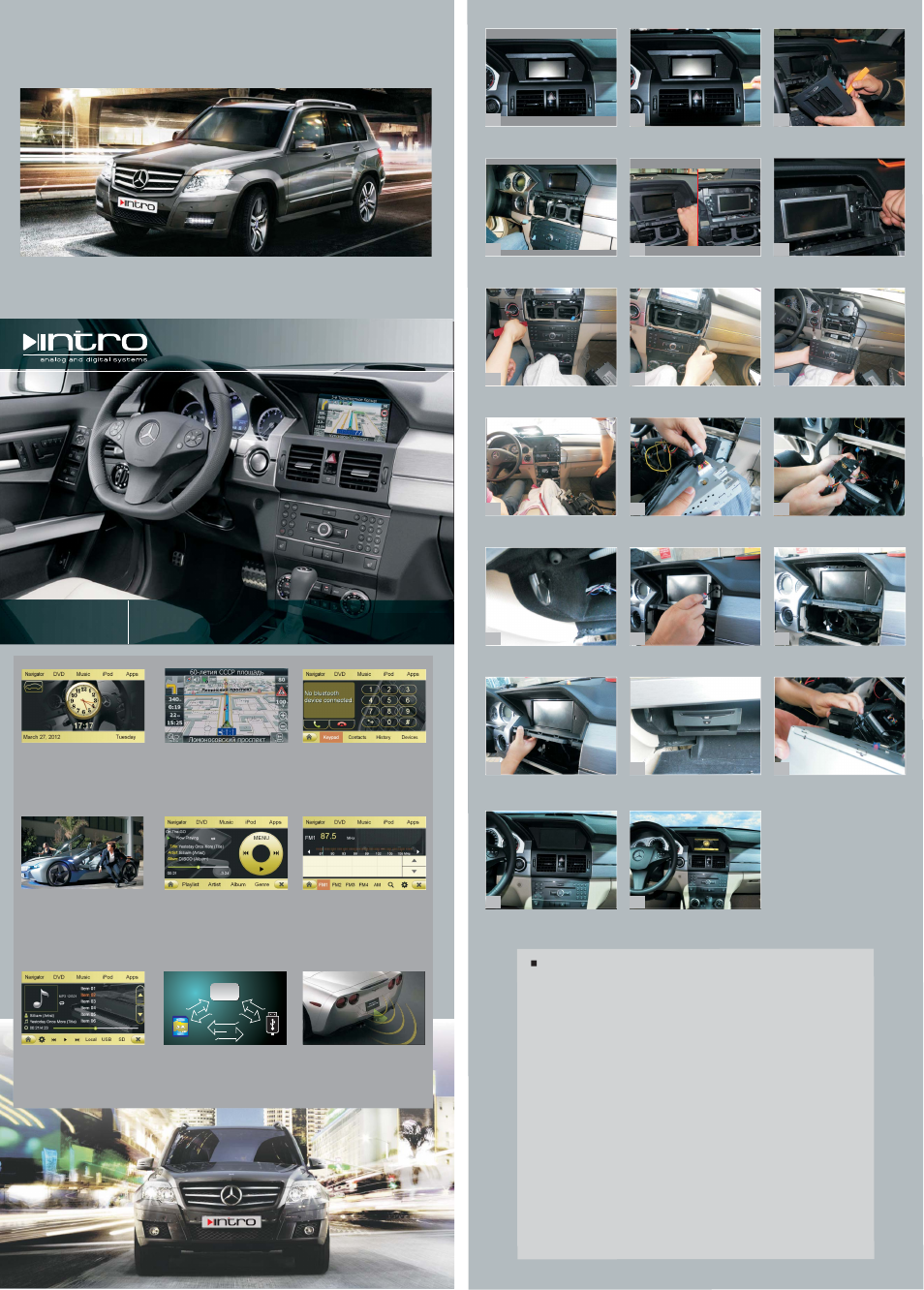

Общий вид штатного головного устройства.
Общий вид кондиционера со снятыми дефлекторами.
С помощью монтажных лопаток демонтируте декора-
тивную панель консоли.
Общий вид приборной панели со снятыми
дефлекторами экраном и головным устройством.
Протяните проводку для DVD плеера и провода USD
в перчаточное отделение, соединив их вместе, как
показано на фото. Установите новый экран и закрепите его.
Подсоедините проводку к новому головному
устройству. Подсоедините электропитание к новому головному
устройству.
Открутите винты, крепящие штатное головное
устройство. Снимите штатное головное устройство, отсоединив
проводку.
Снимите декоративные пластиковые панели экрана. Открутите два винта, крепящие экран, снимите экран.
С помощью монтажных лопаток демонтируйте дефлек-
торы кондиционера, аккуратно снимая их с крепеж-
ных элементов. Отсоедините проводку и снимите дефлекторы.
Установите на место и закрепите рамку экрана.
Установите на место и закрепите все штатные
элементы экрана.
Подсоедините проводку к дефлекторам и установите
его на место. Установка завершена.
Подсоедините DVD разъем к DVD плееру и зафик-
сируйте его в перчаточном отделении. Подсоедините остальную проводку к новому
головному устройству и установите его на место
как показано на фото.
Ре к о м е н д а ц и и
1. Не используйте сильнодействующих химических чистящих средств.
2. Для очистки экрана лучше использовать чистую мягкую салфетку,
не рекомендуется использовать бумагу.
3. Используйте специальную ручку при работе с LED Touch screen, не
используйте острых предметов, так как экран легко поцарапать или
повредить.
4. Не устанавливайте, не проводите профилактику устройства самостоя-
тельно, если у Вас нет специальных знаний и навыков, а также специ-
ального инструмента. Перед началом установки электросеть автомоби-
ля должна быть отключена.
5. Перед установкой, пожалуйта, получите подтверждение у владельца
автомобиля того, что штатное устройство исправно.
6. Следите за тем, чтобы не повредить приборную панель во время
мотажа, все вновь установленные элементы устройства должны быть надежно
закреплены и подключены. Замененные части устройства следует сохранить все
вместе. Желательно использовать оригинальные винты и крепежные элементы.
Двойные USB провода следует извлечь из двойных фиксаторов.
7. Навигационная и камера заднего вида не должны отвлекать внимание
во время движения.
8. Данное руководство по установке служит, главным образом, для
общего представления о порядке установки устройства. Так же в установленном
порядке следует установить GPS антенну, ТВ-монитор,
9. Устанавливая ТВ-монитор, подсоедините провод TV-CONT, это позволит исполь-
зовать сенсорное упрввление.
10. Для использования внешнего микрофона установите его на солнцезащитном
козырьке перед водительским местом.
Компания-производитель отавляет за собой право вносить изменения в конструк-
цию устройства без предварительного уведомления.
GLK300 Multimedia Entertainment System BENZ
