Инструкция по эксплуатации INTRO CAN-SBA (ХХХ) VW AUDI PORSCHE SKODA
Страница 2
2
Модуль управления не штатным мультимедийным устройством с рулевых клавиш CAN-SBA-XXXXX (далее
модуль) позволяет управлять громкостью (Volume+, Volume-); поиском частоты, каналов, треков (Seek+, Seek-),
приглушением звука (Mute) и выбором источника (Source) на мультимедийных устройствах ALPINE, KENWOOD,
PIONEER, SONY, CARMANY, MYSTERY, PHANTOM, CLARION, JVC (8 вариантов блока согласно списка на первой
странице), а также подключать к мультимедийным устройствам сигналы включения габаритов, положения ключа АСС
и включения задней передачи .
Данный модуль может применятся на следующих а/м, оборудованных клавишами на руле:
-
VW : Touareg (до 06/2006), Т5
-
SKODA SuperB
-
AUDI : A3, A4 (2004-2007)
-
PORSCHE Cayenne (2003-2007)
2.
Выводы модуля, установка и подключение
Адаптер имеет 20-ти контактный разъем типа MINI-FIT, содержащий следующие группы выводов:
питание - 2 вывода; CAN-шина головного устройства - 2 вывода; сигналы включения габаритов, задней
передачи и ACC - 3 вывода-выхода положительной полярности; сигнал проводного управления магнитолой – 1
вывод ; сигнал ИК- управления магнитолой – 1 вывод.
Подключение модуля производится к штатному разъему магнитолы согласно рисунку 1 или 2.

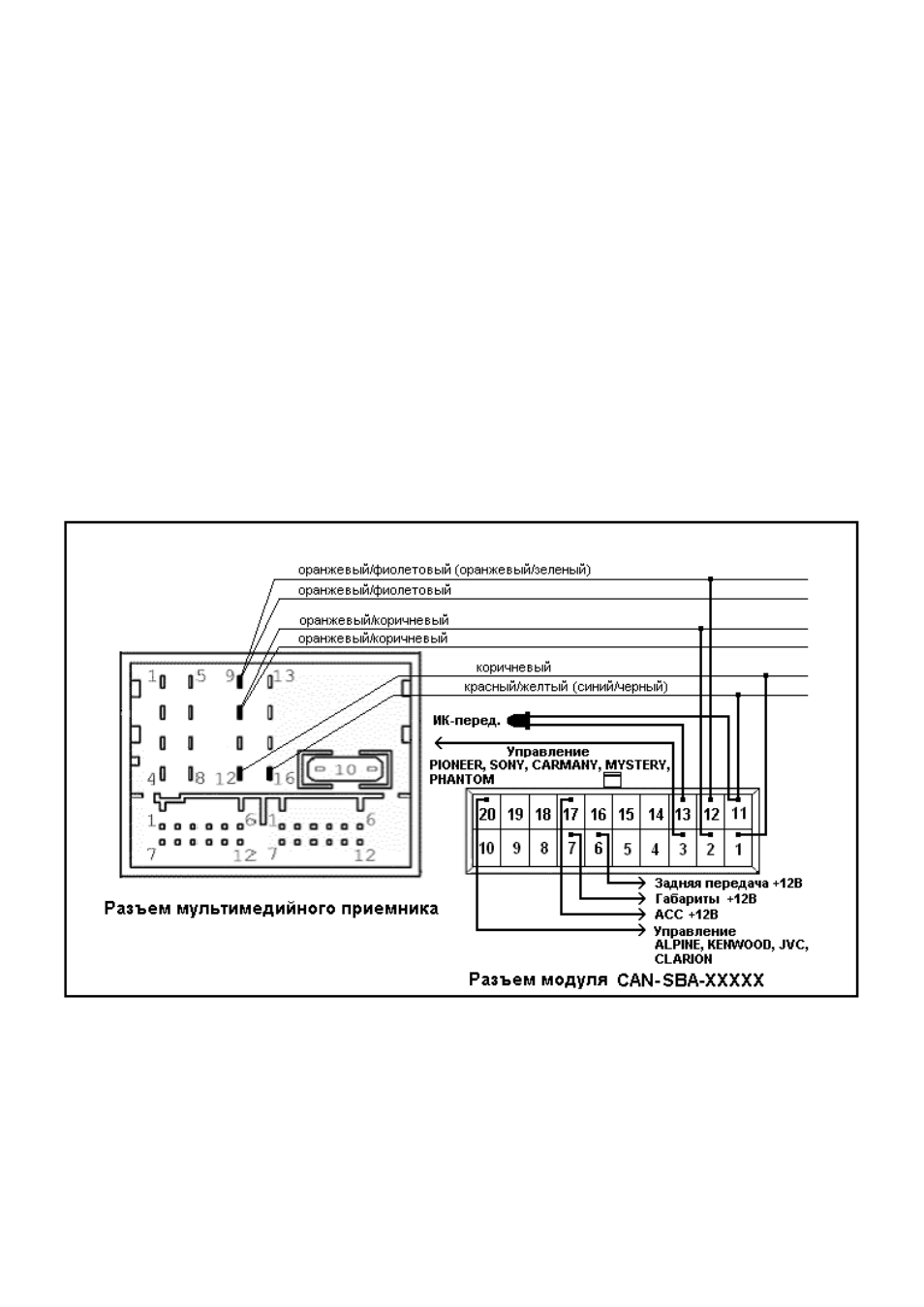

Рис. 1. Схема подключения модуля I
