Инструкция по эксплуатации INTRO CHR-2415 YF HYUNDAI SONATA YF_installation
Aa bb cc

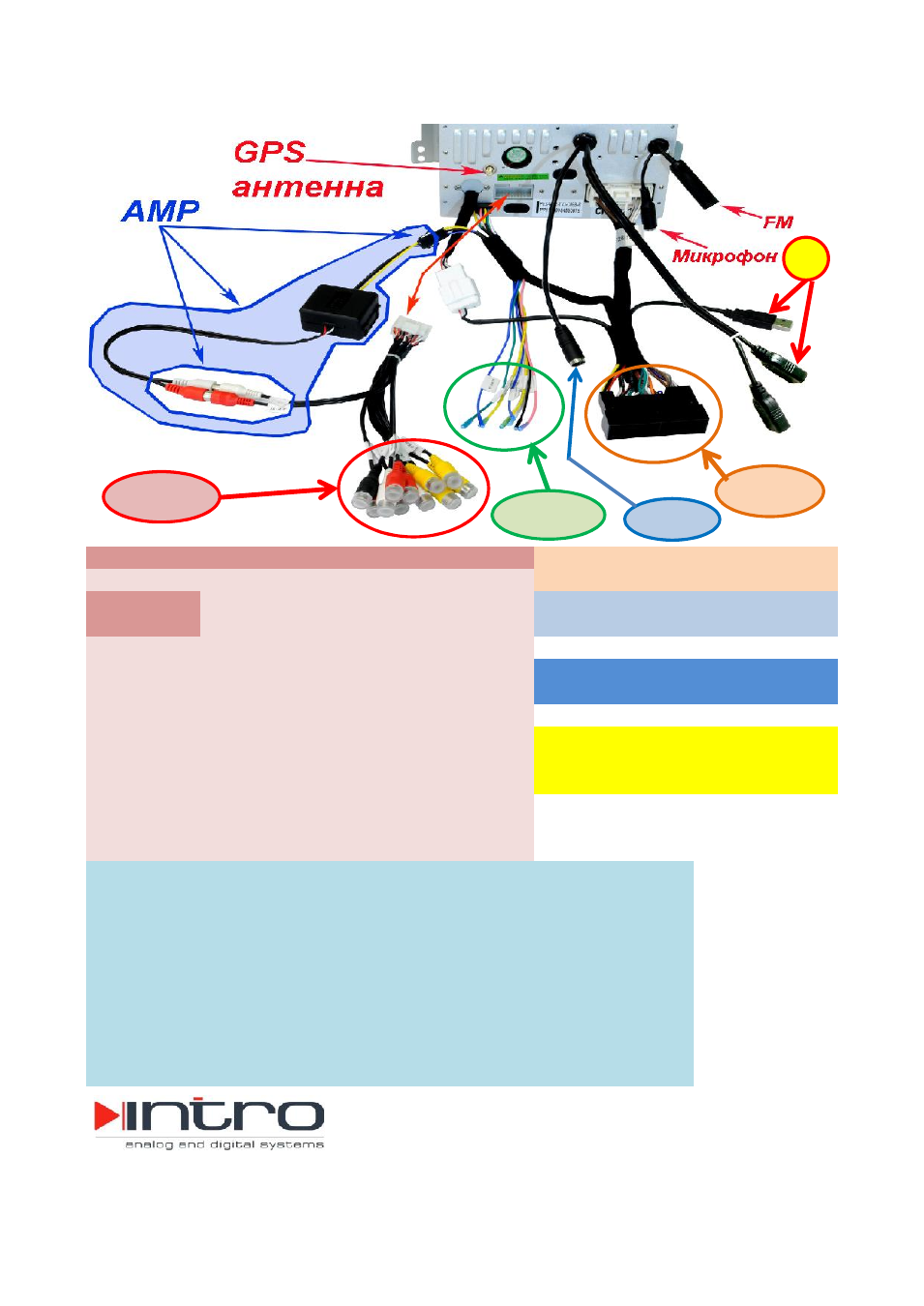

INTRO CHR-2215 HYUNDAI Sonata YF
AA
СС
CCD-IN
Желт
(Вход камеры)
Основной разъем магнитолы
1
AA
BB
CC
EE
CCD-IN
Желт
(Вход камеры)
Основной разъем магнитолы
FR-OUT
Красный (Фронт правый аудио выход)
EE
FL-OUT
Белый
(Фронт левый аудио выход)
Подключение кабеля IPod
RR-OUT
Красный (Тыл правый аудио выход)
RL-OUT
Белый
(Тыл левый аудио выход)
WOOF-OUT
Черный (Выход на сабвуфер)
R-IN
Красный (Вход аудио правый)
L-IN
Белый
(Вход аудио левый)
V-IN
Желтый (Вход видео)
DVD-R-OUT
Красный (DVD правый аудио выход)
DVD-L-OUT
Белый
(DVD левый аудио выход)
CVBS-V-OUT1
Желтый (Видео выход 1)
CVBS-V-OUT2
Желтый (Видео выход 2)
BB
BRAKE
Розовый (Провод стояночного тормоза (-))
AMP
Зеленый (На включение внешнего усилителя (+))
REVERSE
Синий
(Для включения входа камеры (+))
SPDIF DN
Коричн (Не используется)
Ant-Cont
TV-CONT
Синий
(Соединить с проводом TV-Cont ТВ тюнера)
BATT+12VOUT
Желтый
CCD+12VOUT Жел/Черн
GND
Черный
WWW.CARAUDIO.SU
( Не используется)
Белый ( Питание радио антенны (+))
AMP - подключается только для
машины с ориг. усилителем
( Не используется )
( Выход при активации входа CCD ( 250mA Max))
1. Соединить для использования
оригинального USB. Оставшийся USB
для подключения 3G USB модема
