Инструкция по эксплуатации Husqvarna GTH263T
Страница 21
21

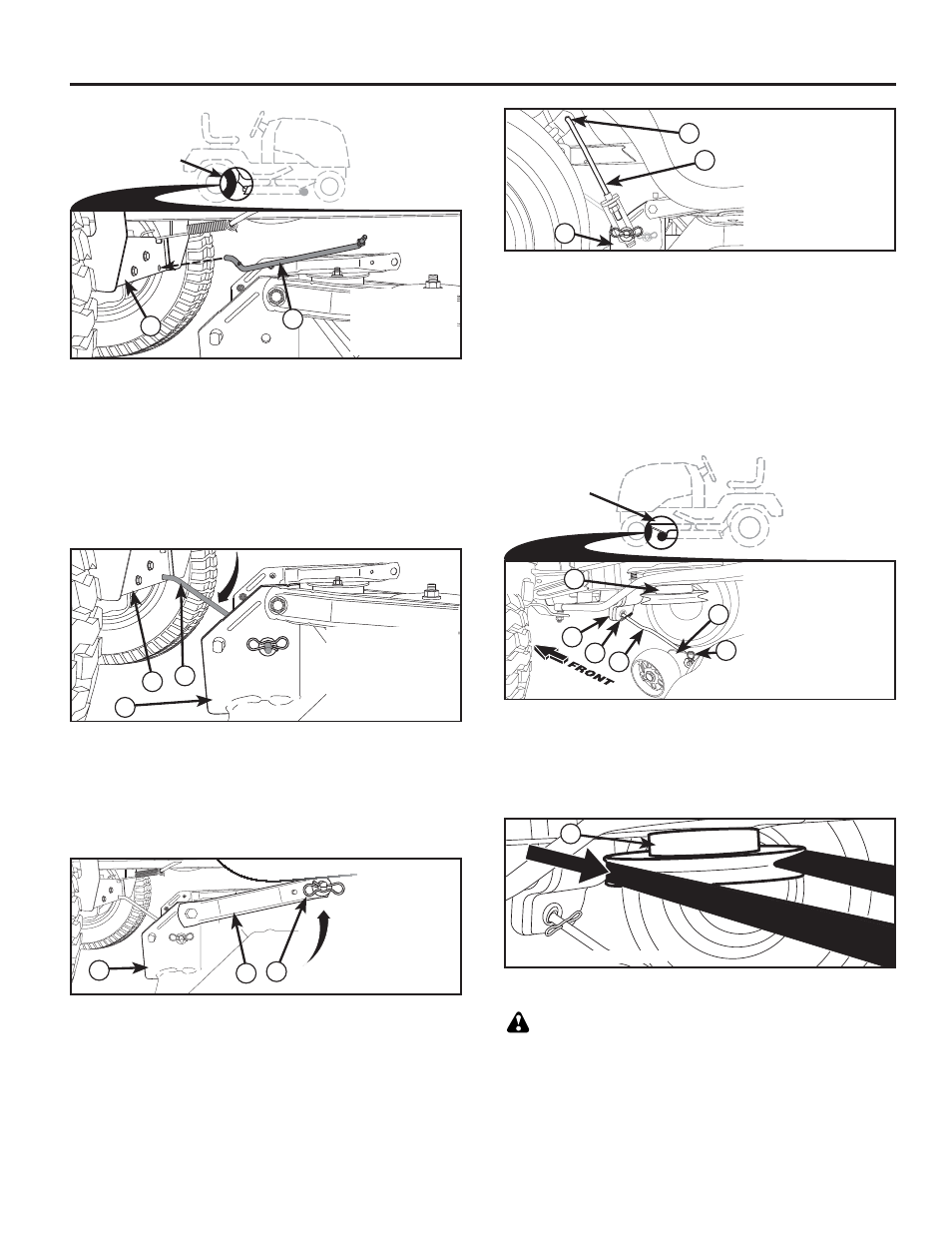

S
D
T
D.
Правый Задний
Кронштейн Косилки
S.
Стабилизатор
Поперечной
Устойчивости
T.
Кронштейн
Трансмиссии
Расположение
Стабилизатора
Поперечной
Устойчивости (S)
Кронштейн
Трансмиссии (T),
Расположенный
Между Задними
Колесами
Установит
е Изогнутый
Под 90°
Конец
Установит
е Изогнутый
Под 90°
Конец
В Отверстие
В Отверстие
S
T
S.
Стабилизатор
Поперечной
Устойчивости
T.
Кронштейн
Трансмиссии
B
D
A
A.
Боковые
Рычаги
Подвески
Косилки
B.
Шплинт
D.
Правый
Задний
Кронштейн
Косилки
Расположение
Передней
Тяги
E.
Передняя Подъемная
Тяга В Сборе
F.
Передний Кронштейн
Подвески
G.
Шплин
H.
Передний Кронштейн
Косилки
J.
Малый Шплинт
M.
Шкив Муфты
Двигателя
J
E
G
F
M
H
U
D
C
C.
Задние Подъемные
Тяги
D.
Правый Задний
Кронштейн Косилки
U.
Отверстие
ПРИМЕЧАНИЕ: В зависимости от модели кронштейн (T)
может отличаться от показанного на рисунке, но отверстие
под стабилизатор поперечной устойчивости будет находиться
в том же месте.
•
Разверните конец стабилизатора поперечной устойчивости
(S)
с шайбой к кронштейну платформы косилки с ее правой
стороны. Вставьте конец стабилизатора с шайбой в отверстие
в заднем кронштейне косилки (D). Чтобы вставить конец
стабилизатора с шайбой в отверстие в заднем кронштейне
косилки (D), подвигайте ее, сколько понадобится.
•
Зафиксируйте с помощью малой шайбы и малого
шплинта.
7.
Присоединение задних подъемных тяг (C)
•
Вставьте штоковый конец задней подъемной тяги (C)
в отверстие (U) в рычаге подвески подъемного вала
трактора и опустите тягу к косилке.
•
Приподнимите задний угол косилки и установите тягу
так, чтобы в отверстие в ней вошел палец на заднем
кронштейне косилки (D); зафиксируйте с помощью
большой шайбы и большого шплинта.
•
Повторите те же действия на противоположной стороне
трактора.
6.
Присоединение боковых рычагов подвески
косилки (A) к шасси
•
Установите боковой рычаг подвески (A) так, чтобы в
отверстие в нем вошел палец на шасси трактора и
зафиксируйте с помощью большой шайбы и большого
шплинта (B).
•
Повторите те же действия на противоположной стороне
трактора.
•
Зацепите ручку натяжения ремня (K) за стопорящий
кронштейн (L).
ОСТОРОЖНО! Ручка натяжения ремня подпружинена.
Крепко возьмитесь за ручку и медленно зацепите ее
за кронштейн.
•
Поднимите рычаг подъема навесного устройства в
максимальное верхнее положение.
•
При необходимости отрегулируйте положение копирующих
колес перед началом эксплуатации косилки так, как показано
в руководстве по эксплуатации. Проверьте копирующие
колеса, уровень платформы и настройки грабель.
9.
Установка ремня на шкив муфты двигателя (M)
•
Отцепите ручку натяжения ремня (K) от стопорящего
кронштейна (L).
•
Установите ремень на шкив муфты двигателя (M).
ВАЖНО: Проверьте правильность укладки ремня во всех
пазах шкива косилки и под крышками вала.
8.
ПРИСОЕДИНЕНИЕ ПЕРЕДНЕЙ ТЯГИ (E)
•
Поверните руль так, чтобы колеса стали прямо.
•
С передней стороны трактора проденьте штоковый
конец передней тяги (E) в переднее отверстие переднего
кронштейна подвески трактора (F).
•
Перейдите на левую сторону косилки и установите
большой шплинт (G) в отверстие в передней тяге (E) за
передним кронштейном подвески (F).
•
Вставьте другой конец тяги (E) в отверстие в переднем
кронштейне косилки (H) и зафиксируйте его с помощью
шайбы и малого шплинта (J).
ПРИМЕЧАНИЕ: Эта операция требует подъема платформы.
M.
Шкив Муфты Двигателя
M
2
