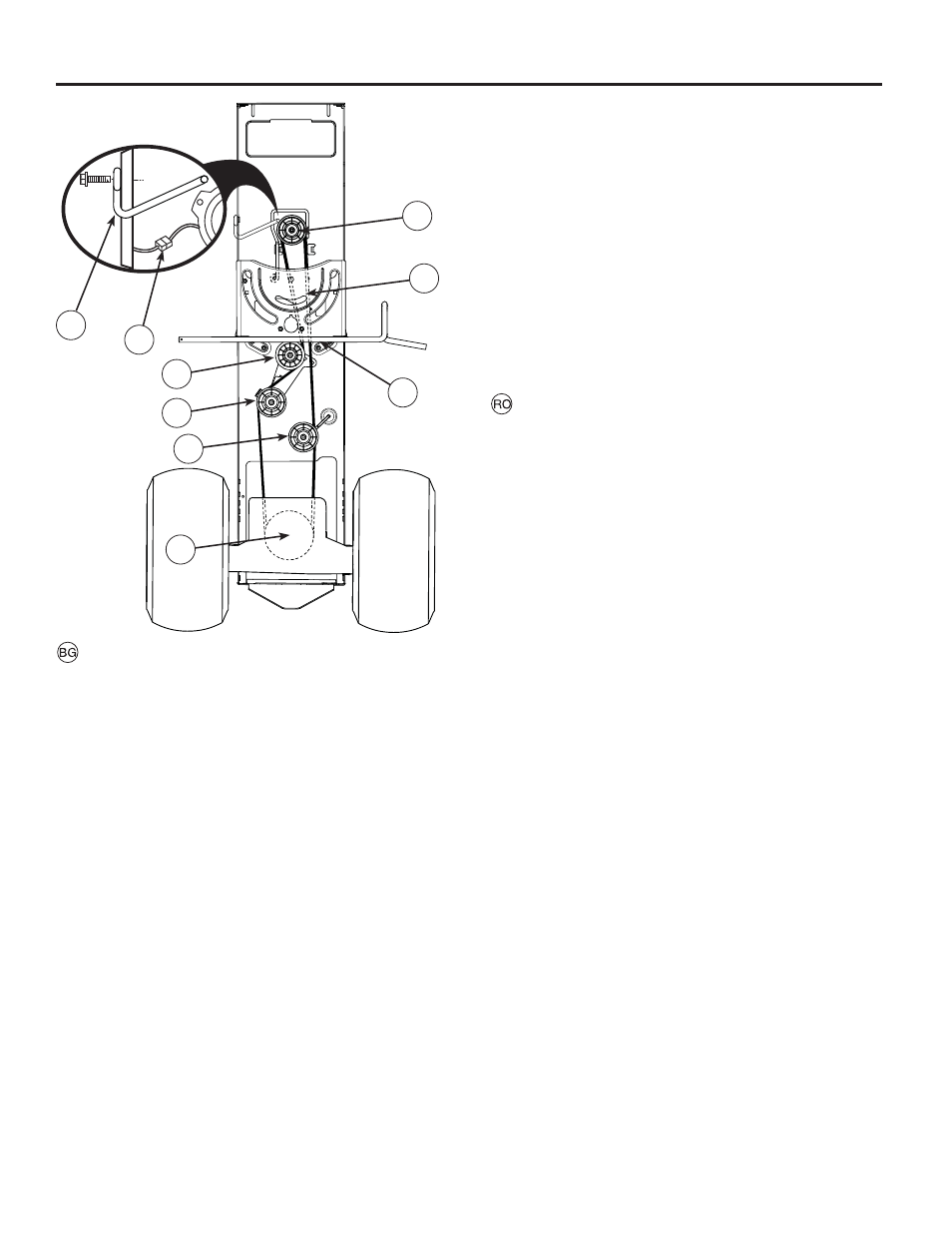

За да махнете задвижващия ходов ремък
Паркирайте трактора на равна повърхност. Задействайте
спирачката за паркиране. За по-лесно обслужване на дъното
на лявото стъпало има упътване на инсталиране на ремъка.
Сmяна на ремък
1. Махнете косачката (виж “СВАЛЯНЕ НА КОСАЧКАТА”
в този раздел от упътването).
ЗАБЕЛЕЖКА: Съблюдавайте местата на задвижващия
ходов ремък, както и всички водачи и предпазители на ремъка.
2. Откачете предпазителя на кабела на съединителя (А).
3. Махнете противовъртящата се връзка (В) от дясната
страна на трактора.
4. Махнете ремъка от неподвижната макара (С) и от
съединителната макара (D).
5. Махнете ремъка от централната свързваща макара.
6. Дръпнете разхлабения ремък към задната част на
трактора. Внимателно махнете ремъка нагоре от
входното трансмисионното колело и над охлаждащия
ножовете вентилатор (F).
7. Махнете ремъка надолу от трансмисионното колело на
двигателя и около електрическия съединител (G).
8. Плъзнете ремъка към задната страна на трактора от
кормилната плоскост (Н) и го махнете от трактора.
Пoctаbяне на ремък
1. Сложете новия ремък от задната към предната страна
на трактора над кормилната плоскост (Н) и над лоста
на съединителния спирачен педал (J).
2. Дръпнете ремъка към предната част на трактора и
превъртете ремъка около електрическия съединител
и на трансмисионното колело на двигателя (G).
3. Дръпнете ремъка към задната част на трактора.
Внимателно прокарайте ремъка надолу около
охладителния вентилатор на трансмисията и на
входното трансмисионно колело (F). Уверете се, че
ремъка е в ремъчния предпазител.
4. Сложете ремъка на централната свързваща макара (Е).
5. Прокарайте ремъка през неподвижната макара (С) и
през съединителната макара (D).
6. Сложете отново противовъртящата се връзка (В) от
дясната страна на трактора. Затегнете здраво.
7. Свържете отново предпазителя на кабела на
съединителя (А).
8. Уверете се, че ремъка е във всички улеи на
трансмисионните колела и във всички водачи и
предпазители на ремъка.
9. Инсталирайте косачката (виж “ИНСТАЛИРАНЕ НА
КОСАЧКАТА” в този раздел от упътването).
Pentru a înlocui cureaua de transmisie a vehiculului
Parcaţi vehiculul pe teren drept. Activaţi frâna de mână.
Pentru facilitarea operaţiei, există un autocolant conţinând un
ghid de instalare a curelei la capătul de jos al rezemătorului
de picior stâng.
Demontarea curelei -
1. Demontaţi dispozitivul de tuns iarba (Vezi „PENTRU A
DEMONTA DISPOZITIVUL DE TUNS IARBA” în această
secţiune a manualului).
NOTĂ: Observaţi mişcarea curelei de transmisie şi poziţia
tuturor dispozitivelor de ghidare şi menţinere a acesteia.
2. Deconectaţi conductorii electrici ai ambreiajului (A).
3. Înlăturaţi bara de anti-rotaţie (B) din partea dreaptă a
vehiculului.
4. Desprindeţi cureaua de pe roţile de suport (C) şi (D).
5. Desprindeţi cureaua de pe roata centrală de suport (E).
6. Trageţi partea desprinsă a curelei spre partea posterioară
a vehiculului. Cu o mişcare ascendentă, desprindeţi cu
grijă cureaua de tamburul de transmisie, pe deasupra
lamelor ventilatorului de răcire (F).
7. Trageţi cureaua în jos de pe tamburul motor, pe lângă
ambreiajul electric (G).
8. Glisaţi cureaua de pe placa de direcţie (H) spre partea
posterioară a vehiculului şi înlăturaţi-o complet.
Montarea curelei -
1. Montaţi noua curea dinspre partea posterioară spre cea
anterioară pe deasupra plăcii de direcţie şi a tijelor ped-
alelor (J).
2. Trageţi cureaua spre partea anterioară a vehiculului şi
treceţi-o pe tamburul motor (G) peste ambreiajul electric.
3. Trageţi cureaua spre partea posterioară a vehiculului.
Treceţi cu grijă cureaua în jos pe roata de transmisie
(F) pe după ventilatorul de răcire a transmisiei. Verifi caţi
cureaua şi asiguraţi-vă că aceasta se afl ă în interiorul
dispozitivului de menţinere.
4. Treceţi cureaua pe roata centrală de suport (E).
5. Treceţi cureaua pe roţile de suport (C) şi (D).
6. Remontaţi bara de anti-rotaţie (B) din partea dreaptă a
vehiculului. Strângeţi ferm.
7. Reconectaţi conductorii electrici ai ambreiajului (A).
8. Verifi caţi cureaua şi asiguraţi-vă că aceasta trece prin toate
şanţurile roţilor de transmisie şi prin toate dispozitivele
de ghidare şi menţinere.
9. Montaţi dispozitivul de tuns iarba (Vezi „PENTRU A MONTA
DISPOZITIVUL DE TUNS IARBA” în această secţiune a
manualului).
