Техобслуживание, Установка, Замена центрального ремня – Инструкция по эксплуатации Husqvarna R422TsAWD
Страница 30
Техобслуживание

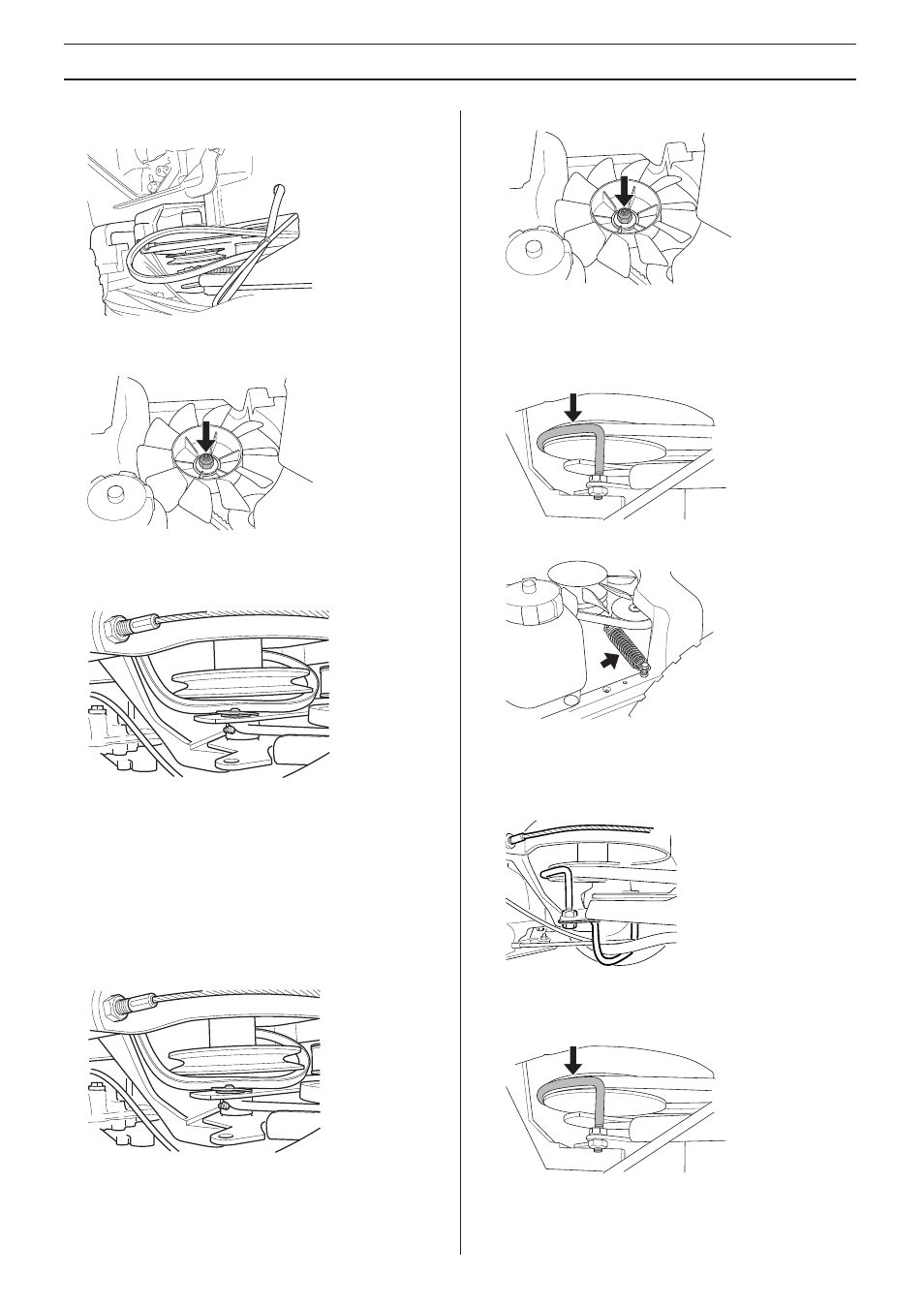

4 Снимите центральный ремень со шкива двигателя и
вытяните заднюю секцию.
5 Снимите охлаждающий вентилятор
(крепится с помощью гайки).
6 Снимите ремень со шкива насоса.
7 Снимите ремень со шкива двигателя и переместите его
под шкивы ремней двигателя.
8 Вытяните ремень через паз под шарнирной опорой и
протяните через диск натяжного устройства ремня.
Установка
1 Вставьте ремень в паз под шарнирной опорой и
пропустите его с внешней стороны диска натяжного
устройства ремня.
2 Протяните ремень под шкивы ремней двигателя и
наденьте его на шкив ремня двигателя.
3 Наденьте ремень на шкив насоса.
4 Установите охлаждающий вентилятор.
5 Проверьте, что центральный ремень правильно надет
на его передний шкив, и наденьте центральный ремень
на шкив двигателя.
6 Установите направляющую ремня для центрального
ремня.
7 Закрепите пружину на механизме натяжения ремня.
Замена центрального ремня
Удалите держатель шланга в середине (R 422 Ts) и
заднюю направляющую ремня для центрального ремня
(оба типа машин).
Снимите центральный ремень и установите новый ремень.
Установите и отрегулируйте положение направляющей
ремня с нижним ремнем на шкиве двигателя.
Установите держатель шланга.
Русский
– 31
