28
KRF-V9300D/KRF-V8300D/KRF-V7300D

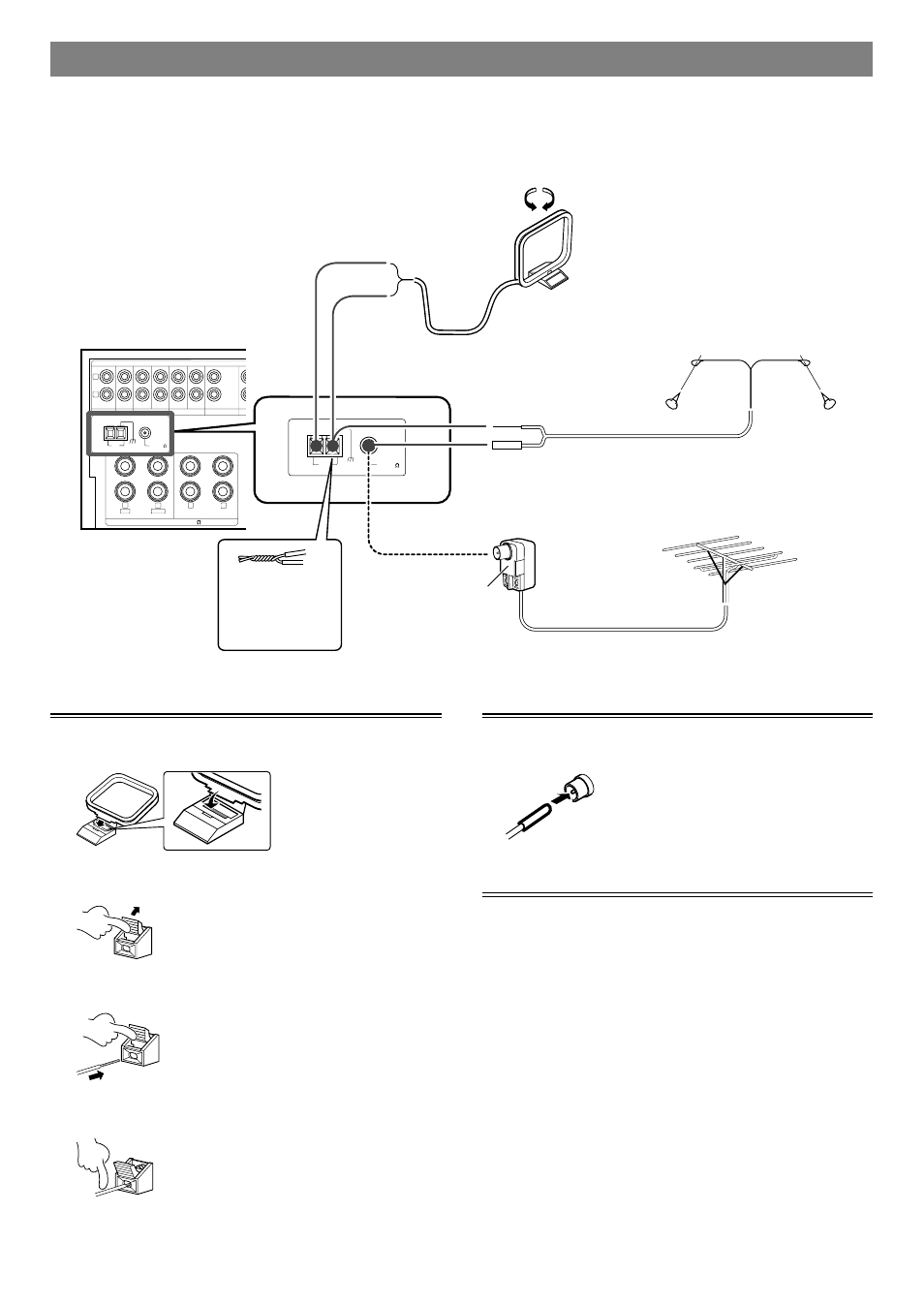

Подключение антенн
Прием радиопрограмм невозможен, пока Вы не подключите антенны. Правильно подключите антенны, как указано ниже.
L
R
AUX
CD
MD/TAPE
VIDEO1
ANTENNA
VIDEO2
AUDIO
FRONT SPEAKERS (6 – 16 )
FRO
PLAY IN
PLAY IN
REC OUT
PLAY IN
PLAY IN
PLAY IN
REC OUT
RED
WHITE
AM
SPEAKER A
SPEAKER B
GND
FM 75
L
R
L
R
AM
GND
FM 75
Рамочная антенна диапазона АМ
Устанавливайте эту антенну как можно дальше от ресивера, телевизора, кабелей акустичес-
ких систем и сетевого шнура. Найдите положение антенны, обеспечивающее наилучшее каче-
ство приема сигналов.
Комнатная антенна диапазона FM
Закрепите эту антенну на стене или в другом месте, в кото-
ром антенна обеспечивает хороший прием радиостанций.
Поставляемая в комплекте комнатная антенна предназначе-
на только для временного использования. Чтобы добиться
уверенного приема сигналов радиостанций диапазона FM, ре-
комендуется использовать внешнюю антенну. После установ-
ки внешней антенны комнатную антенну можно отключить.
Перед подключением
скрутите проводки вме-
сте.
Антенный переходник для ан-
тенны диапазона FM (приобре-
тается дополнительно)
Внешняя антенна диапазона FM
(приобретается дополнительно)
Рамочная антенна диапазона АМ
Комнатная антенна диапазона FM
Внешняя антенна диапазона FM
1
Установите на подставку.
Вставьте в паз.
2
Нажмите на рычажок.
3
Вставьте провод антенны.
Вставьте провод так, чтобы не был виден
металлический проводник.
4
Отпустите рычажок.
1
Вставьте антенный провод.
Соедините 75-омный коаксиальный кабель внешней антенны
с гнездом FM 75 Ом на задней панели ресивера.
