2. Регулятор громкости PHONES
Управляет уровнем громкости наушников.
3. Регулятор TRIG LEVEL
Устанавливает порог срабатывания для функций Audio Trigger, Effect Control è Auto BPM. Для точной
настройки вращайте этот регулятор и следите за индикатором AUDIO TRIG.
4. Разъем DV I/O
Используется для подключения цифровой видеокамеры или интерфейса IEEE 1394 персонального
компьютера. Через данный разъем осуществляется только прием/передача цифрового видеосигнала,
работа с файлами данных или звуком не поддерживается.

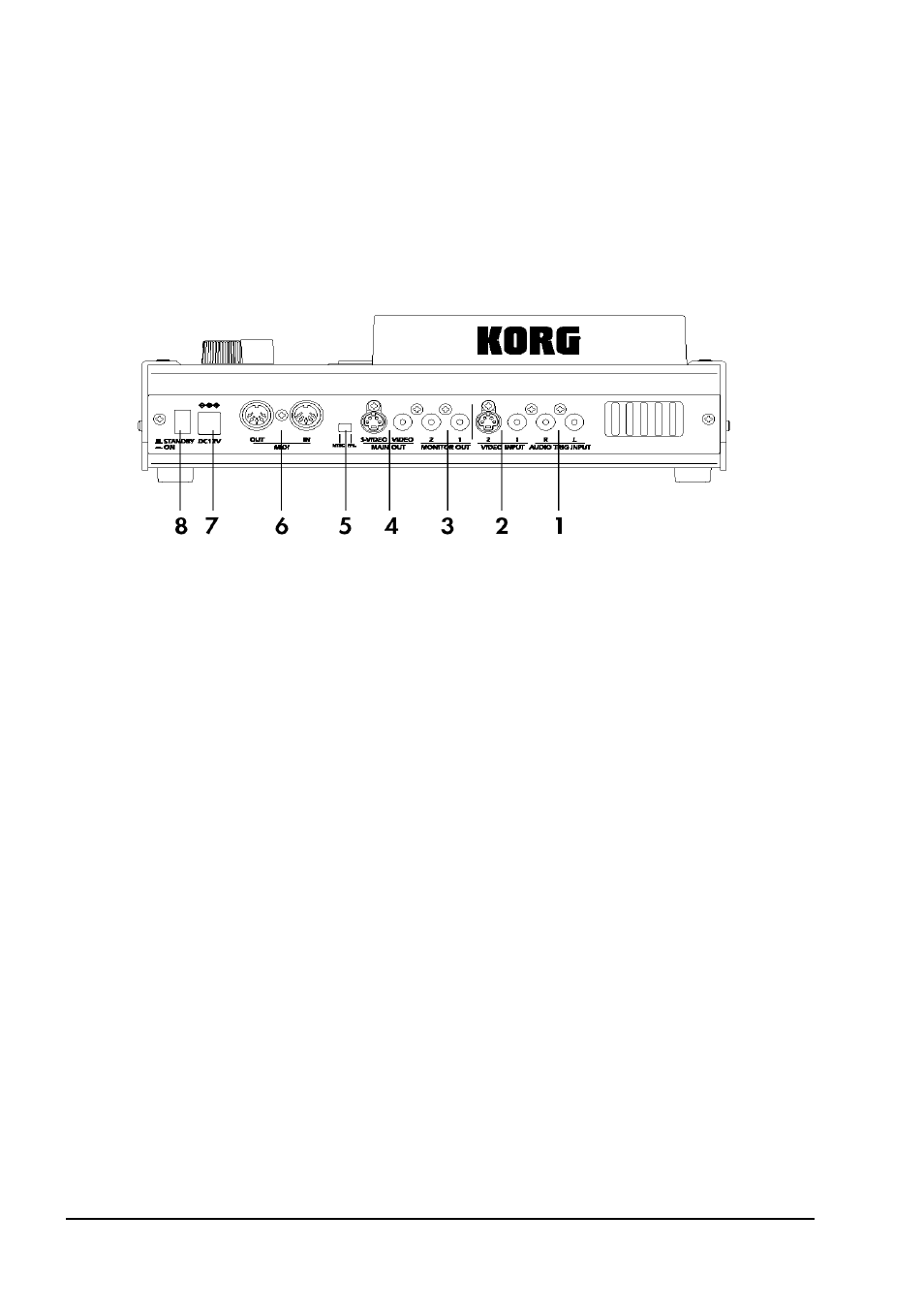

C. Тыльная панель
1. Разъемы AUDIO TRIG INPUT L/R
Данный разъем предназначен для подключения источника сигнала линейного уровня. Звуковой сигнал
используется для автоматического определения темпа (скорости воспроизведения) или для управления эффектами.
2. Разъемы VIDEO INPUT
Используются для приема видеосигнала с DVD-проигрывателей и других источников.
VIDEO INPUT 1: Принимает композитный видеосигнал
VIDEO INPUT 2: Принимает сигнал в формате S-Video
3. Разъемы MONITOR OUT
Через эти разъемы осуществляется передача видеоизображения, идентичного отображаемому в текущий
момент на встроенных дисплеях Kaptivator.
MONITOR OUT 1: Монитор 1
MONITOR OUT 2: Монитор 2
4. Разъемы MAIN OUT
Через эти разъемы передается результат работы Kaptivator, включая все эффекты, микширование и т.д.
Изображение будет таким же, как на мониторе 1, если для параметра MONITOR 1 SELECT установлено
значение MAIN.
VIDEO: Передает композитный видеосигнал
S-VIDEO: Передает сигнал в формате S-Video
5. Переключатель PAL/NTSC
Осуществляет выбор видеоформата (NTSC èëè PAL). Прежде чем переключать формат, обязательно
отключите питание Kaptivator.
6. Разъемы MIDI IN/MIDI OUT
При помощи данных разъемов Kaptivator можно подключить к MIDI-совместимому оборудованию:
секвенсерам, сэмплерам (напр. ESX-1), синтезаторам и т.д.
