■ Sistema de subwoofer
■ Система сабвуфера
■ Система сабвуферу
Guia de Diagnóstico
O que pode parecer como defeito ou mau funcionamento no seu aparelho pode ser apenas o resultado de uma
pequena falha de operação ou na fiação. Antes de chamar um técnico para consertá-lo, verifique primeiro na
seguinte tabela os possíveis problemas.
PROBLEMA CAUSA PROVÁVEL SOLUÇÃO
Ausência de som
(não há som num lado)
(Fusível queimado)
• O cabo de entrada/saída está desconectado.
• O circuito de protecção pode estar activado.
• O volume está demasiado alto.
• O cabo do altifaslante está em curto-
circuito.
• Conectar correctamente o cabo de entrada/saída.
• Verificar as conexões referindo-se à <Função
de protecção>.
• Substitua o fusível e use menor volume.
• Depois de verificar o fio do altifalante e de
rectificar a causa do curto-circuito, substitua o
fusível.
O nível de saída é muito
baixo (ou alto).
• O controlo de ajuste de sensibilidade de
entrada não está ajustado à posição correcta.
• Ajustar o controlo correctamente conforme
indicado em <Controles>.
A qualidade do som é
baixa.
(o som sai destorcido)
• Os cabos de altifalantes estão conectados
com a polaridade ª / · invertida.
• Um cabo de altifalante está prensado por
um parafuso na carroceria do automóvel.
• Os comutadores podem estar ajustados
incorrectamente.
• Conectá-los apropriadamente verificando a pola-
ridade ª / · dos terminais e os cabos também.
• Conectar o cabo de altifalante novamente de
modo que não fique prensado por nada.
• Ajustar os comutadores apropriadamente
de acordo com <Exemplos de sistema>.
Возможные неисправности и способы их устранения
Что может казаться неисправностью аппарата, на самом деле может быть вызвано лишь небольшой
ошибкой в управлении или подключении проводов. Перед обращением в ремонтную мастерскую,
сначала проверьте следующую таблицу на наличие возможных проблем.
НЕИСПРАВНОСТЬ ПРИЧИНА СПОСОБ УСТРАНЕНИЯ
Отсутствует звуча-
ние. (Перегорел пре-
дохранитель.)
• Отсоединены входные (или выходные) кабели.
• Могла быть задействована схема защиты.
• Слишком высокий уровень громкости.
• Короткое замыкание в кабеле колонки.
• Подключите входные (или выходные) кабели.
• Проверьте подключения, как указано в
<Функция защиты>.
• Замените предохранитель и установите низкий
уровень громкости.
• После проверки кабеля колонки и устранения причи-
ны короткого замыкания замените предохранитель.
Слишком малый
выходной уровень
(или слишком боль-
шой).
• Регулятор чувствительности входа не
установлен на правильную позицию.
• Отрегулируйте регулятор соответствующим
образом, как указано в <Органы управления>.
Плохое качество
звучания. (Звучание
искажено.)
• Провода колонок подключены с непра-
вильной полярностью ª / ·.
• Провод колонки зажат винтом кузова
автомобиля.
• Переключатели могли быть установлены
неправильно.
• Подключите их соответствующим образом, внима-
тельно проверив терминалы ª / · и провода.
• Подключите провод колонки заново таким
образом, чтобы он не был зажат чем-либо.
• Установите переключатели соответствующим обра-
зом, как указано в разделе <Примеры систем>.
Можливі несправності та їх усунення
Те, що може здатися несправністю апарату, насправді може бути викликано незначною помилкою в
керуванні або підключенні дротів. Перед тим, як звернутися до ремонтної майстерні, перегляньте
наступну таблицю можливих несправностей.
НЕСПРАВНОСТІ ПРИЧИНА СПОСІБ УСУНЕННЯ
Відсутній звук.
(Згорів запобіжник.)
• Від’єднанні вхідні (або вихідні) кабелі.
• Спрацювала схема захисту.
• Зависокий рівень гучності.
• Коротке замикання в кабелі колонки.
• Підключіть вхідні (або вихідні) кабелі.
• Перевірте підключення згідно з інструкціями,
наведеними в розділі <Система захисту>.
• Замініть запобіжник та встановіть низький
рівень гучності.
• Після перевірки кабелю колонки та усунення при-
чини короткого замикання замініть запобіжник.
Замалий вихідний
рівень (або зависо-
кий).
• Регулятор чутливості входу не встановле-
но в правильне положення.
• Відрегулюйте положення регулятору належним
чином, як описано в розділі <Органи керування>.
Погана якість звуку.
(Спотворений звук.)
• Дроти колонок підключені з неправиль-
ною полярністю ª / ·.
• Дріт колонки затиснутий гвинтом кузову
автомобіля.
• Перемикачі встановлені в невірні поло-
ження.
• Підключіть їх належним чином, ретельно пере-
віривши термінали ª / · та дроти.
• Підключіть дріт колонки так, щоб він не затис-
кався.
• Встановіть перемикачі у відповідні положення,
як це описано в розділі <Приклади систем>.
Declaração de conformidade relativa
à Directiva EMC 2004/108/EC
Fabricante:
Kenwood Corporation
2967-3 Ishikawa-machi, Hachioji-shi, Tóquio, 192-8525
Japão
Representante na UE:
Kenwood Electronics Europe BV
Amsterdamseweg 37, 1422 AC UITHOORN, Holanda
Informação sobre a forma de deitar fora
Equipamento Eléctrico ou Electrónico Velho
(aplicável nos países da UE que adoptaram
sistemas de recolha de lixos separados)
Produtos com o símbolo (caixote do lixo com
um X) não podem ser deitados fora junto com
o lixo doméstico.
Equipamentos eléctricos ou electrónicos velhos
deverão ser reciclados num local capaz de o
fazer bem assim como os seus subprodutos.
Contacte as autoridades locais para se informar
de um local de reciclagem próximo de si.
Reciclagem e tratamento de lixo correctos
ajudam a poupar recursos e previnem efeitos
prejudiciais na nossa saúde e no ambiente.
Este produto nгo й instalado pelo fabricante de um
veículo na linha de produção, nem pelo importador
profissional de um veículo para um Estado Membro da
UE.

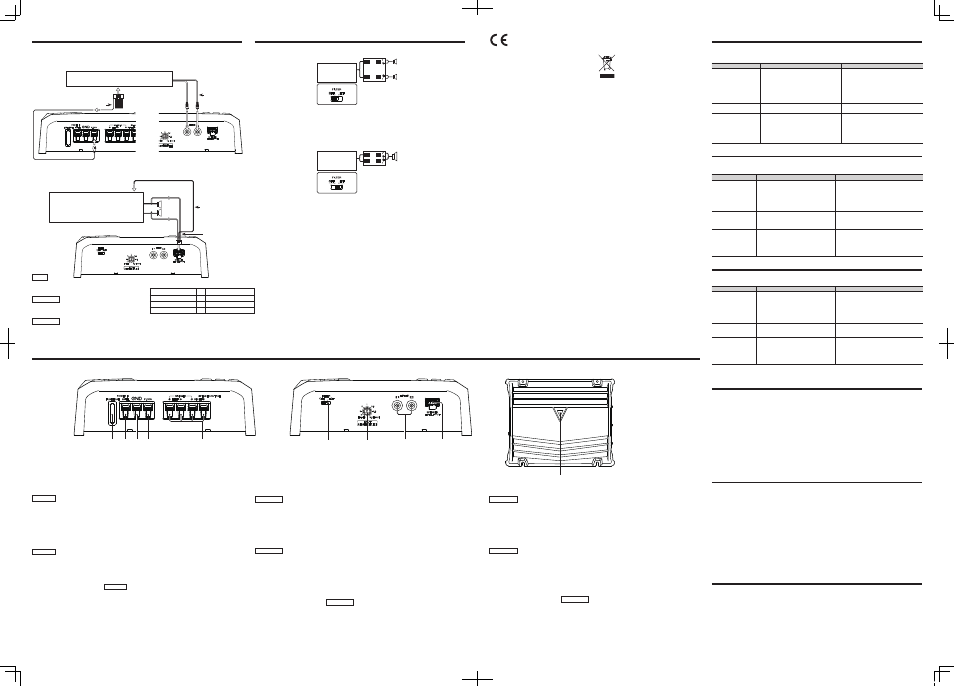

Exemplos de sistema / Примеры систем / Приклади систем Conexão / Подключение / Підключення
Controles / Органы управления / Органи керування
1 Fusível (25 A)
NOTA
Se não conseguir encontrar o fusível com
a capacidade especificada na sua loja etc.,
consulte o revendedor Kenwood.
2
Terminal de bateria (POWER IN
BATT.)
3
Terminal de massa (GND)
4 Terminal de controlo de corrente
(P.CON)
Controla a activação/desactivação da
unidade.
NOTA
Controla a corrente da unidade.
Certifique-se de que está ligado a todos
os sistemas.
5
Terminais de saída de altifalante
(SPEAKER OUTPUT)
• Ligações estéreo:
Quando desejar usar a unidade como
amplificador estéreo, serão usadas liga-
ções estereofónicas. Os altifalantes de
som para serem conectados deverão
possuir uma impedância de 2 Ω ou
superior. Quando estiverem para ser
conectados múltiplos altifalantes, certi-
fique-se de que a impedância combina-
da seja 2 Ω ou superior, para cada canal.
• Ligações em ponte:
Quando desejar usar a unidade como um
amplificador de saída elevada, serão usa-
das ligações em ponte. (Faça as conexões
para os terminais de saída dos altifalantes
(SPEAKER OUTPUT) do canal esquerdo
(LEFT) ª e do canal direito (RIGHT) ·.)
Os altifalantes para serem conectados
deverão possuir uma impedância de 4
Ω ou maior. Quando estiverem para ser
conectados altifalantes de som múltiplos,
certifique-se de que a impedância com-
binada seja de 4 Ω ou superior.
6
Comutador de filtragem (FILTER)
Este comutador permite a filtragem dos
sinais de saída dos altifalantes.
• Posição de filtragem de baixa
passagem (LPF):
Somente as frequências de 80 Hz ou
menos são emitidas. (as frequências
acima de 80 Hz são suprimidas.)
• Posição OFF:
Toda a faixa de frequência é emitida
sem filtragem.
7
Controlo de sensibilidade de
entrada (INPUT SENSITIVITY)
Ajuste este controlo de acordo com o
nível de pré-saída da unidade central
conectada a este amplificador.
NOTA
Consulte as <Especificações> no manu-
al de instruções da unidade central com
relação ao nível de pré-saída.
8
Terminal de entrada de linha
(LINE IN)
9
Terminal de entrada de nível de
altifalante (SPEAKER LEVEL INPUT)
O equipamento estereofónico genuíno
do automóvel deve ter uma saída de
potência máxima de pelo menos 40 W.
0
Indicação de alimentação
Quando a alimentação é ligada, esta
indicação acende.
1 Предохранитель (25 A)
ПРИМЕЧАНИЕ
Управляет питанием аппарата.
Обязательно подключите его со
всеми системами.
2
Терминал аккумулятора (POWER
IN BATT.)
3
Терминал заземления (GND)
4 Терминал управления питанием
(P.CON)
Включает/отключает аппарат.
ПРИМЕЧАНИЕ
Управляет питанием аппарата.
Обязательно подключите его со
всеми системами.
5
Выходные терминалы колонок
(SPEAKER OUTPUT)
• Стереофонические подключе-
ния:
Для использования аппарата в качес-
тве стереофонического усилителя
нужно использовать стереофоничес-
кие подключения. Подключаемые
колонки должны иметь импеданс
2Ω или выше. При подключении
нескольких колонок, убедитесь, что
общий импеданс составляет 2Ω или
выше для каждого канала.
• Подключения с использованием
соединения мостом:
Для использования аппарата в качес-
тве усилителя с высокой выходной
мощностью нужно использовать
подключения с использованием
соединения мостом. (Выполните
подключения к каналу LEFT ª и
каналу RIGHT · терминалов SPEAKER
OUTPUT.) Подключаемые колонки
должны иметь импеданс 4Ω или
выше. При подключении нескольких
колонок, убедитесь, что общий импе-
данс составляет 4Ω или выше.
6
Переключатель FILTER
Данный переключатель позволяет
фильтровать выходные сигналы
колонок.
• Позиция LPF (Low Pass Filter):
Выводятся только частоты с частотой
80 Гц или ниже. (Частоты с частотой
выше 80 Гц срезаются.)
• Положение OFF:
Весь диапазон выводится без исполь-
зования фильтров.
7
Регулятор входной чувствитель-
ности (INPUT SENSITIVITY)
Установите данный регулятор в соот-
ветствии с предварительным выходным
уровнем центрального устройства.
ПРИМЕЧАНИЕ
По предварительному выходному
уровню смотрите <Технические харак-
теристики> в инструкции по эксплуа-
тации к центральному устройству.
8
Терминал LINE IN
9 Терминалы входа уровня
колонок (SPEAKER LEVEL INPUT)
Подлинное автомобильное стереоуст-
ройство должно обладать максималь-
ной выходной мощностью, не превы-
шающей 40 Ватт.
0
Индикатор питания
При включении питания высвечива-
ется индикатор питания.
1 Запобіжник (25 A)
ПРИМІТКА
Керує живлення апарату. Обов’язково
підключіть його разом зі всіма сис-
темами.
2
Термінал акумулятора (POWER
IN BATT.)
3
Термінал заземлення (GND)
4 Термінал керування живлен-
ням (P.CON)
Вмикає та вимикає апарат.
ПРИМІТКА
Керує живлення апарату. Обов’язково
підключіть його разом зі всіма сис-
темами.
5
Вихідні термінали колонок
(SPEAKER OUTPUT)
• Стереофонічне підключення:
Стереофонічне підключення.
Щоб використовувати апарат як
стереофонічний підсилювач, необ-
хідно скористатися стереофонічним
підключенням. Колонки, що підклю-
чаться, повинні мати імпеданс 2Ω
або вище. При підключенні декількох
колонок переконайтеся, що загальній
імпеданс становить 2Ω або вище для
кожного каналу.
• Підключення з використанням
з’єднання мостом:
Для використання апарату як підси-
лювача з високою вихідною потужніс-
тю необхідно скористатися підклю-
ченням з використанням з’єднання
мостом. (Підключіть до каналу LEFT
ª та каналу RIGHT · терміналів
SPEAKER OUTPUT.)
Колонки, що підключаться, повинні
мати імпеданс 4Ω або вище. При
підключенні декількох колонок пере-
конайтеся, що загальній імпеданс
становить 4Ω або вище.
6
Перемикач FILTER
Цей перемикач дозволяє фільтрувати
вихідні сигнали колонок.
• Положення LPF (Low Pass Filter):
Виводяться тільки частоти 80 Гц або
нижче. (Частоти, що перевищують 80
Гц відрізаються.)
• Положення OFF:
Весь діапазон виводиться без вико-
ристання фільтрів.
7
Регулятор INPUT SENSITIVITY
Установите данный регулятор в
соответствии с предварительным
выходным уровнем центрального
устройства.
ПРИМІТКА
По попередньому вихідному рівню
дивіться <Технічні характеристики> в
інструкції з експлуатації до централь-
ного пристрою.
8
Термінал LINE IN
9 Термінали входу рівня колонок
(SPEAKER LEVEL INPUT)
Головний автомобільній стерео при-
стрій повинен мати максимальну вихід-
ну потужність не більше 40 Ват.
0 Індикатор живлення
При ввімкненні живлення загоряється
індикатор живлення.
SPEAKER OUTPUT BRIDGED LEFT P.CON BATT. POWER IN FUSE [25A] RIGHT   s s
LINE IN R L
INPUT SENSITIVITY [ V ]
0.2 [ MAX ]
0.3 3
0.5 2 1
4 [ MIN ] 5
FILTER LPF OFF
SPEAKER LEVEL INPUT



L
R
L
R
L
R
L
R
SPEAKER OUTPUT BRIDGED LEFT P.CON BATT. POWER IN FUSE [25A] RIGHT   s s LINE IN R L
INPUT SENSITIVITY [ V ]
0.2 [ MAX ]
0.3 3
0.5 2 1
4 [ MIN ] 5
SPEAKER LEVEL INPUT
7 Ligação Cabo RCA ou Entrada de nível do altifalante
7 Подключение кабеля RCA или входа высокого уровня колонок
7 Підключення кабелю RCA або входу рівня колонок
Unidade Central (receptor de CD, etc.)
Центральное устройство (CD-ресивер, др.)
Головний пристрій (CD-приймач, ін.)
Cabo de controlo de potência
Провод управления питанием
Дріт керування живленням
Peças inclusas
2 Комплект поставки
Деталі в комплекті
Cabo RCA
Кабель RCA
Кабель RCA
Conexão de cabo RCA / Подключения кабеля RCA / Підключення кабелю RCA
Conexão de entrada de nível de altifalante / Подключения входа уровня колонок /
Підключення входу рівня колонок
LINE IN R L
INPUT SENSITIVITY [ V ]
0.2 [ MAX ]
0.3 3
0.5 2 1
4 [ MIN ] 5
FILTER LPF OFF
SPEAKER LEVEL INPUT
Equipamento estereofónico genuíno de automó-
vel (Não há unidade central de saída de linha etc.)
Штатное автомобильное стереоустройство (не
головное устройство с линейным выходом, др.)
Автомобільній стерео пристрій (не головний
пристрій з лінійним виходом, ін)
■ Sistema de 2 canais
■ 2 -канальная система
■ 2-канальна система Altifalante esquerdo Левая колонка Ліва колонка
Altifalante direito Правая колонка Права колонка
Subwoofer (em ponte) Сабвуфер (соединение мостом) Сабвуфер (з’єднання мостом)
Unidade central
Центральное
устройство
Головний пристрій
NOTA
Não conecte cabos e condutores juntos a tomadas de entrada de
cabo RCA e terminais de entrada de altifalantes, tendo em vista que
isto pode causar o mau funcionamento ou danos na unidade.
ПРИМЕЧАНИЕ
Не подключайте кабели и провода одновременно к входным
гнездам кабеля RCA и терминалам входа уровня колонок, так как
это может вызвать сбои или поломку.
ПРИМІТКА
Не підключайте кабелі та дроти одночасно до вхідних гнізд
кабелю RCA та термінала входу рівня колонок, оскільки це може
призвести до несправностіу.
Especificações
As especificações podem ser alteradas sem prévia
notificação.
Secção de áudio
Saída de potência máxima....................................350 W (175 W × 2)
Saída de potência nominal (+B = 14,4V)
Normal (4 Ω)
...........................................60 W × 2 (20 Hz – 20 kHz, ≤ 1,0 % THD)
Normal (2 Ω) ................................... 75 W × 2 (1 kHz, ≤ 1,0 % THD)
En ponte (4 Ω) .....................................150 W (1 kHz, ≤ 1,0 % THD)
Impedância de altifalante ..........................................................2 Ω – 8 Ω
4 Ω – 8 Ω (En ponte)
Resposta de frequência (+0, –3 dB) ...........................5 Hz – 50 kHz
Sensibilidade (RCA) ................................................................ 0,2 V – 5,0 V
Relação sinal/ruído ................................................................................95 dB
Impedância de entrada.......................................................................10 kΩ
Frequência de filtro de baixa passagem (-18 dB/oitava)
................................................................................................................80 Hz
Geral
Tensão operacional ................................ 14,4 V (11 – 16 V tolerável)
Consumo de energia .............................................................................13 A
Dimensões de instalação (L × A × P) ...........225 Ч 55 Ч 180 mm
Peso ................................................................................................................1,4 kg
Технические характеристики могут изменяться без
уведомления.
Раздел аудио
Максимальная выходная мощность
........................................................................350 Ватт (175 Ватт × 2)
Номинальная выходная мощность (+B = 14,4 B)
Обычное состояние (4 Ω)
..................................60 Ватт × 2 (20 Гц – 20 кГц, ≤ 1,0 % КНИ)
Обычное состояние (2 Ω)
......................................................75 Ватт × 2 (1 кГц, ≤ 1,0 % КНИ)
Соединение мостом (4 Ω) .......150 Ватт (1 кГц, ≤ 1,0 % КНИ)
Імпеданс колонок ........................................................................2 Ω – 8 Ω
4 Ω – 8 Ω (соединение мостом)
Частотная характеристика (+0, –3 дБ) ...................5 Гц – 50 кГц
Чувствительность (RCA) ..................................................0,2 B – 5,0 B
Соотношение сигнал-шум .............................................................. 95 дБ
Импеданс вход .......................................................................................10 кΩ
Частота фильтра нижних частот (-18 дБ/окт.) .....................80 Гц
Общая часть
Рабочее напряжение ......................14,4 B (допустимо 11 – 16 B)
Энергопотребление .............................................................................13 A
Габариты (Ш x В x Г) .................................................225 Ч 55 Ч 180 мм
Вес ................................................................................................................ 1,4 кг
Технічні характеристики можуть бути змінені
виробником без повідомлення.
Розділ аудіо
Максимальна вихідна потужність .............350 Ват (175 Ват × 2)
Номінальна вихідна потужність (+B = 14,4B)
Звичайний стан (4 Ω)
.......................................60 Ват × 2 (20 Гц – 20 кГц, ≤ 1,0 % ПКГВ)
Звичайний стан (2 Ω) ...............75 Ват × 2 (1 кГц, ≤ 1,0 % ПКГВ)
З’єднання мостом (4 Ω)................150 Ват (1 кГц, ≤ 1,0 % ПКГВ)
Импеданс колонок...........................................................................2 Ω – 8 Ω
4 Ω – 8 Ω (З’єднання мостом)
Частотна характеристика (+0, –3 дБ) ..........................5 Гц – 50 кГц
Чутливість (RCA) ....................................................................0,2 B – 5,0 B
Співвідношення сигнал-шум .............................................................95 дБ
Імпеданс входу .............................................................................................10 kΩ
Частота фільтру нижніх частот (-18 дБ/окт.) ...........................80 Гц
Загальна частина
Робоча напруга ..................................... 14,4 B (допустимо 11 – 16 B)
Енергоспоживання ......................................................................................13 A
Габарити (Ш x В x Г) ..........................................................225 Ч 55 Ч 180 мм
Вага ........................................................................................................................1,4 кг
Технические характеристики
Технічні характеристики
Unidade central
Центральное устройство
Головний пристрій
Preto
Черный
Чорний
A chassi (GND) / До каркасу (GND) / До шасi (GND)
Cor do Cabo do conector / Цвет кабеля коннектора /
Колір кабелю конектора
* 2 * 1
ª Branco / Белый / Білий \ Ò ª Esquerdo / Левая / Лівий
ª Cinza / Серый / Сірий \ Â ª Direita / Правая / Правий
Preto / Черный / Чорний \ GND
* 1
* 2
KAC-5205_E_PrRuUk.indd 2 10.10.8 5:12:02 PM
