131

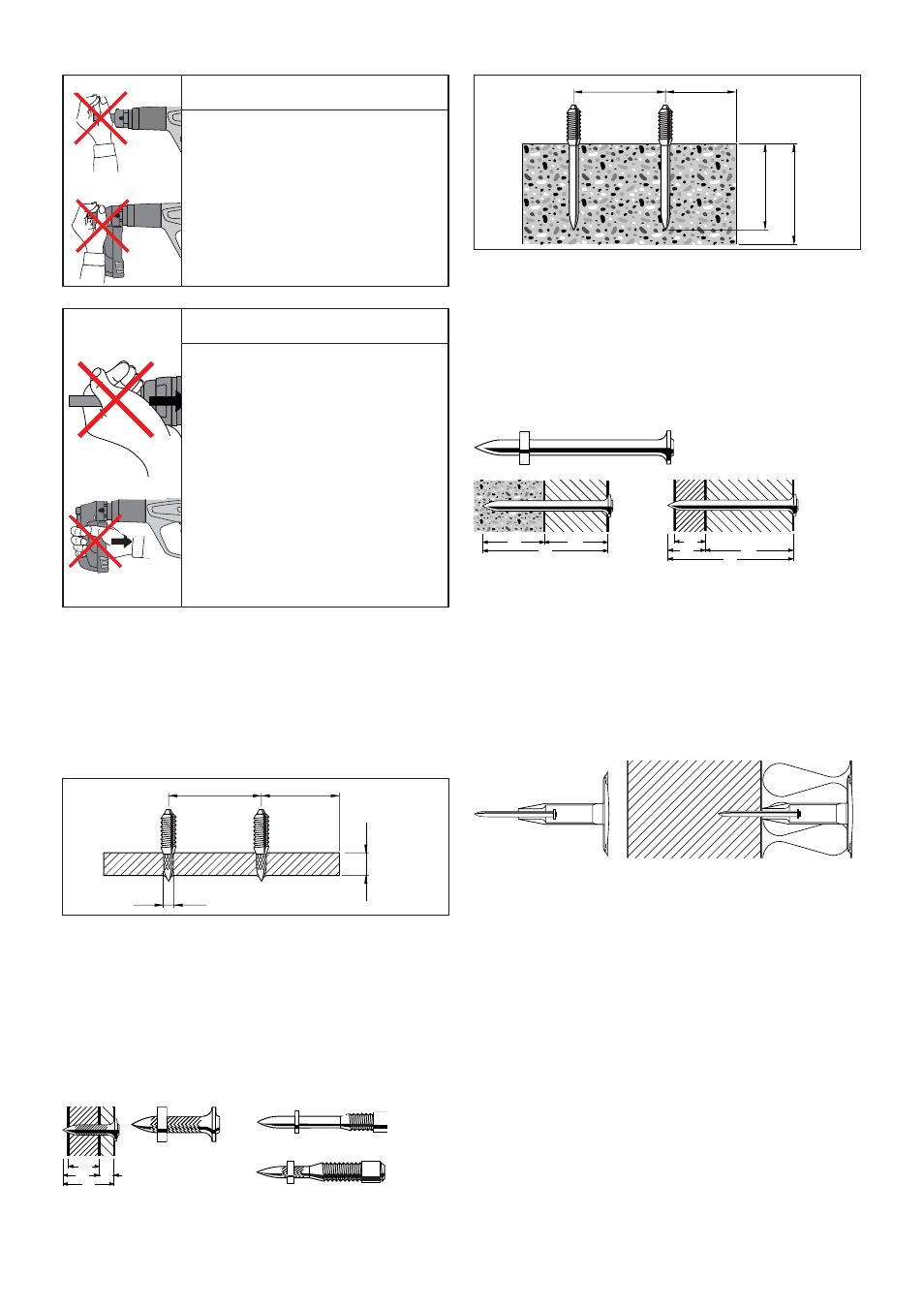

Гвоздь X-DNI (бетон/сталь)
MD
ET
SL
SD
SD
MD
ET
SL
Длина гвоздей для стали
Глубина проникновения (ЕТ)
22 ± 5 мм (конец гвоздя должен
выступать) + толщина материала
(MD) = длина гвоздя
Толщина стали (SD) = минимум 4 мм
м аксимум 10 мм
Длина гвоздя для бетона
Глубина проникновения (ЕТ)
27 ± 5 мм + толщина материала
(MD) = длина гвоздя (SL)
Глубина проникновения (ЕТ)
12 ± 2 мм
+ толщина материала (MD) =
длина гвоздя (SL)
толщина стали (SD) = минимум 4 мм
Гвоздь X-EDNI (сталь)
Глубина проникновения
Бетон: 27 ± 5 мм
Сталь: 12 ± 2 мм
B
A
ET
C
B
A
d
C
Бетон
А = минимальное расстояние до кромки = 70 мм (2
3
/
4
дюйма)
В = минимальное расстояние между крепежными элементами
= 80 мм (3
1
/
8
дюйма)
С = минимальная толщина материала основы = 100 мм
(4 дюйма)
Сталь
А = минимальное расстояние до кромки = 15 мм (
5
/
8
дюйма)
В = минимальное расстояние между крепежными элементами
= 20 мм (
3
/
4
дюйма)
С = минимальная толщина материала основы = 4 мм
(
5
/
32
дюйма)
MD
ET
SL
Направляющие для крепежных элементов
ПРИМЕЧАНИЕ
Всегда соблюдайте данные рекомендации по
использованию.
За более подробной информацией обращайтесь к
вашему техническому консультанту или в ближайший
Хилти-центр.
Шпильки с резьбой для
бетона или стали
ПРЕДУПРЕЖДЕНИЕ
■ Ни в коем случае не тяните рукой
за магазин, направляющую
крепежных элементов или
крепежный элемент.
■ Это может привести к тому, что
пистолет выстрелит, и крепежный
элемент вонзится в какую-либо
часть тела.
ПРЕДУПРЕЖДЕНИЕ
■
При определенных обстоятельствах
инструмент может быть приведен
в состояние готовности к выстрелу
при притягивании магазина,
направляющей крепежных элементов
или крепежного элемента рукой.
■ Это может привести к тому, что
пистолет выстрелит, и крепежный
элемент вонзится в какую-либо часть
тела.
■ Ни в коем случае не тяните рукой за
магазин, направляющую крепежных
элементов или крепежный элемент.
Крепежный элемент X-IE (бетон, сплошная
оштукатуренная кладка, сталь)
При любом материале основы длина крепежного элемента соответствует
толщине изоляционного материала.
aa
7.1
Зарядка инструмента, работающего с
одиночными крепежными элементами
1. Вставляйте крепежный элемент (головкой вперед)
до тех пор, пока шайба не зафиксируется в
инструменте.
2. Заправьте ленту с патронами (узким концом вперед)
путем вставления в нижнюю часть рукоятки
инструмента до упора. Если лента уже была частично
использована, протягивайте ее до тех пор, пока в
камере не окажется неиспользованный патрон.
(Последний видимый номер на обратной стороне
ленты с патронами показывает, какой патрон будет
выстрелен следующим.)
