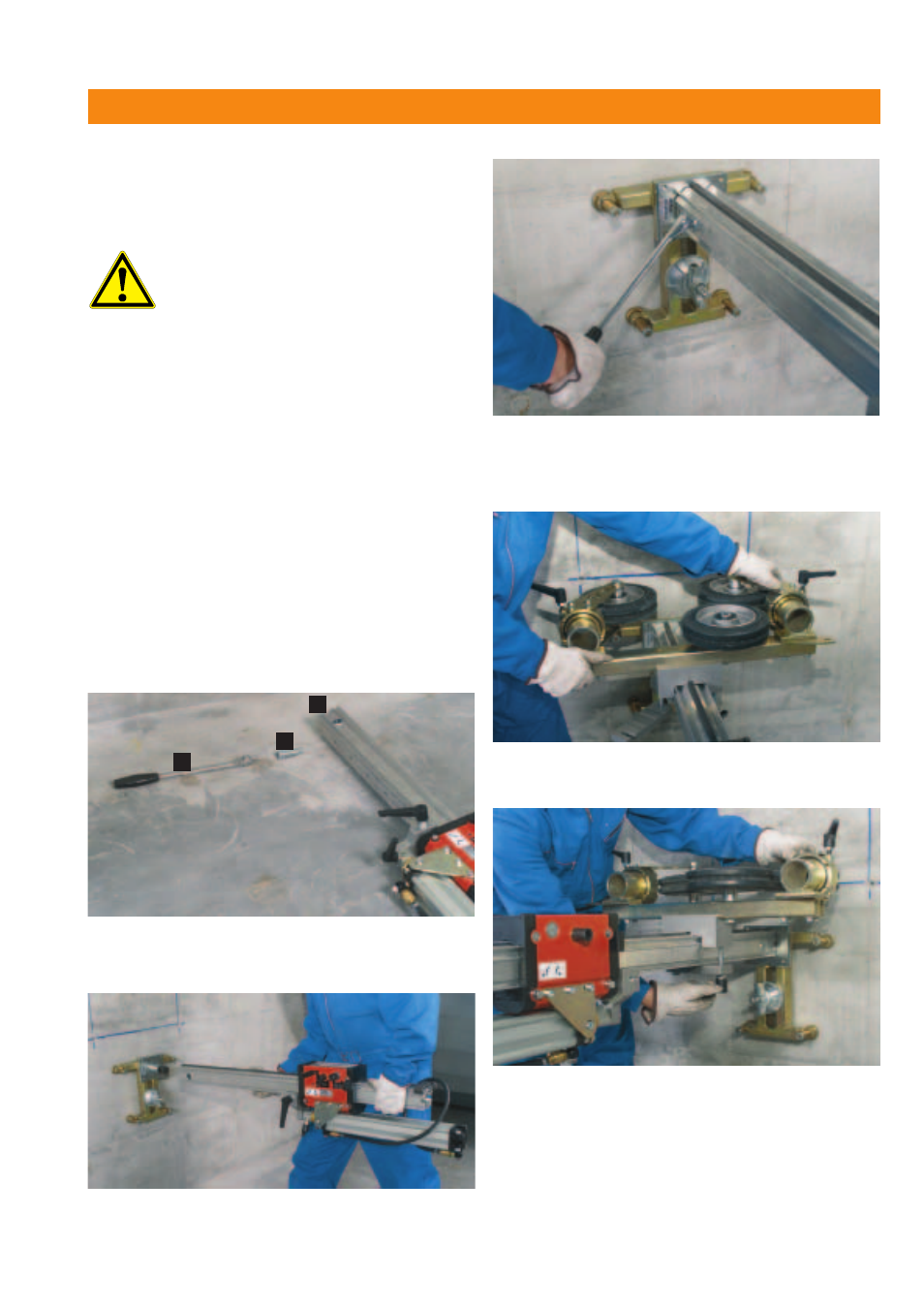

6. Подготовка канатной системы к использованию
крепления на служащих опорой материалах,
таких как хрупкий или потрескавшийся бетон,
каменная кладка и искусственный или
природный камень.
Ни при каких обстоятельствах не
допускается использование для крепления
вакуумных опорных плит.
Процедура
a) С помощью шаблона отметьте положение
анкерного отверстия.
b) Пробурите отверстие, очистите отверстие,
вставьте дюбель Hilti HKD-D и расклиньте его.
c) Как можно глубже вкрутите шпильку
анкерного крепления.
d) Прикрепите установочный шаблон к опорной
плите.
e) Поставьте опорную плиту в нужное
положение и закрепите ее первоначально
с помощью зажимной гайки.
f) Выровняйте опорную плиту и затем затяните
зажимную гайку и установочные болты
Установка блока направляющих рельсов.
Ẅ ключ
1
/
2
дюйма
ẅ эксцентриковый болт
Ẇ блок направляющих рельсов
Наденьте блок направляющих рельсов на
соединительный конус и полностью вставьте
эксцентриковый болт.
Затяните эксцентриковый болт по часовой
стрелке
Установка поперечной роликовой рамы
Установить поперечную роликовую раму в
нужное положение
Зафиксировать раму зажимными
рычагами.
