Рекомендации, касающиеся крепления
Подробная информация изложена в национальных технических нормах, а также в техническом руководстве по исполь-
зованию изделия, которое можно получить в местном представительстве компании Hilti.
Примечание: Магазин MX SM и соответствующие крепежные элементы поставляются только в вариантах для крепле-
ния на стали!

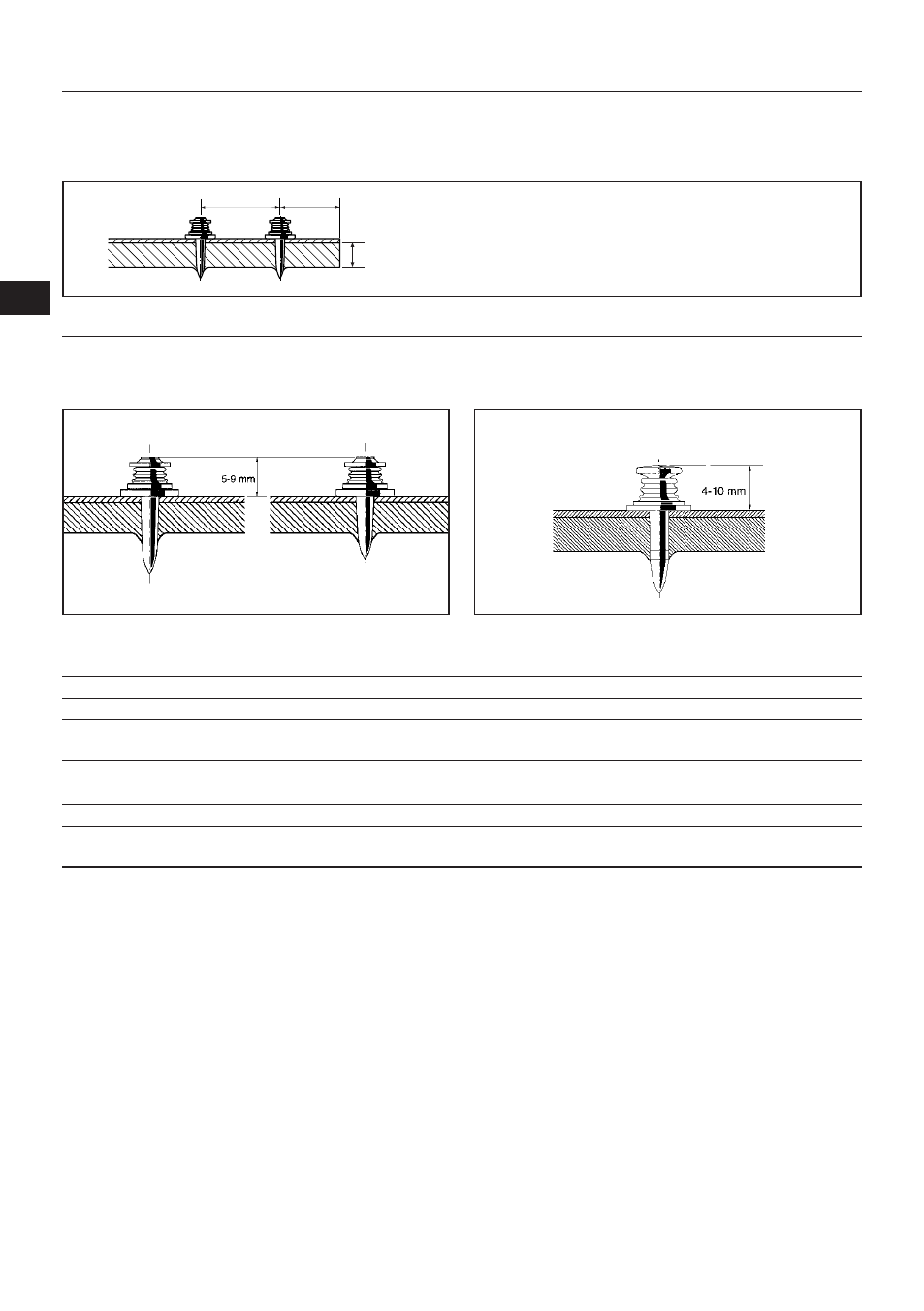

Проверьте зазор головки гвоздя (используйте имеющиеся в комплекте шаблоны зазоров головок гвоздей)
X-EDNK 22 THQ 12M (HSN 22)
X-EDN 19 THQ 12M (HSN 19)
X-ZF 22 THS 12M (FDN 22)
C
B
A
Сталь:
A = мин. расстояние до края = 10 мм (
3
/
8
")
B = мин. интервал = 20 мм (
3
/
4
")
C = мин. толщина базового материала = 3,2 мм (
1
/
8
")
Поршень
Номер изделия
Порядок наименований
Описание применения
373303
X-460-PSM
Стандартный поршень для штифтов HSN и FDN.
Принадлежность
Номер изделия
Порядок наименований
Описание применения
373330
X-460-B
Амортизатор; не подходит к инструменту DX A41 SM
370831
X-SH 460
Вертикальная рукоятка для DX 460 SM
Набор приспособлений для обеспечения безопасности и очистки
Защитные очки, наушники, аэрозоль Hilti, шомпол, плоская щетка, большая круглая щетка, малая круглая щетка, скре-
бок, ткань для очистки
X-EDNK 22-THQ12M
X-EDN 19-THQ12M
Примечание: Используйте шаблон Hilti для поддержания нужного
расстояния между шляпками гвоздей.
Проверка скрепления
