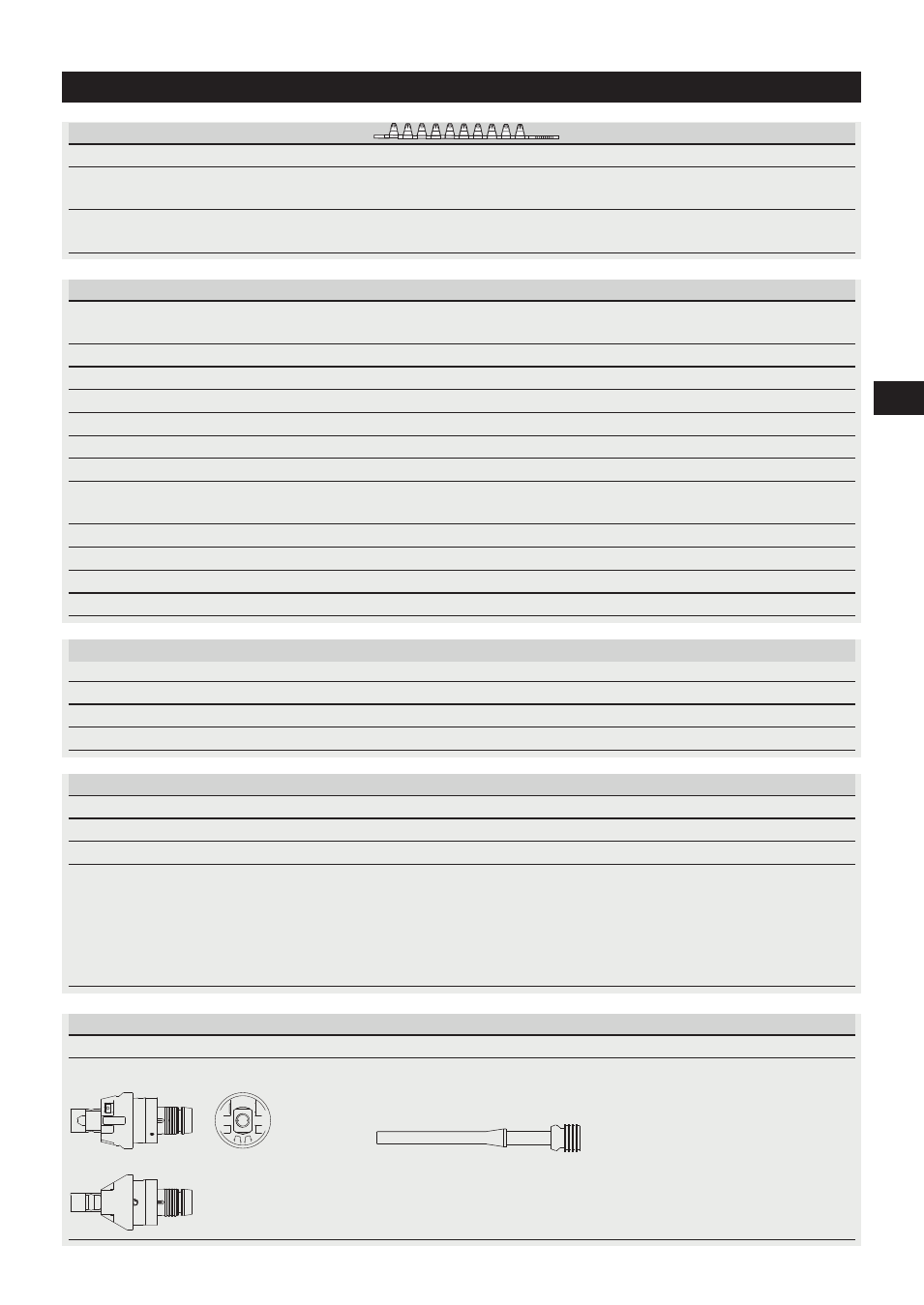

3. Сменные инструменты и принадлежности
89
ru
Патроны
Обозначение для заказа Артикул Кол-во Цвет Уровень мощности
6.8/11 M коричневый "High Precision" 377204/3 100 коричневый очень слабый
(высокоточный)
Этот патрон специально предназначен для системы X-BT. Он имеет заданный уровень энергии и обеспечивает узкий
диапазон ее рассеивания.
Ассортимент элементов
Нержавеющие резьбовые шпильки
Обозначение для заказа Артикул Кол-во
X-BT W10-24-6 SN12-R 377076/5 100
X-BT M10-24-6 SN12-R 377078/1 100
X-BT M8-15-6 SN12-R 377074/0 100
X-BT W10-26-6-R 377075/7 100
X-BT M10-24-6-R 377077/3 100
X-BT M8-15-6-R 377073/2 100
Крепежные элементы решетки
Обозначение для заказа Артикул Кол-во
X-FCM-R 25/30 247181/1 100
X-FCM-R 1 1 /
4
- 1 /
2
247173/8 100
X-FCM-R 35/40 247171/2 100
X-FCM-R 45/50 247172/0 100
Направляющая
Обозначение для заказа Артикул Кол-во
X-351-BT FG W1024 378673/8 1
X-351-BT FG M1024 378674/6 1
X-351-BT FG G 378675/3 1
Поршни
Обозначение для заказа Артикул Кол-во
X-351-BT P 1024 378676/1 1
X-351-BT P G 378677/9 1
ЗЗаащ щииттаа оотт ннееппррааввииллььннооггоо ииссппооллььззоовваанниияя::
–
Когда кончик поршня изношен или поврежден (смотри 7.) никогда не захватывайте его рукой с целью
поправить, Вы можете серьезно повредить инструмент. Кроме того, это отразится на качестве крепления.
–
Для выбора правильной комбинации направляющей / поршня/ крепежного элемента смотрите
указанную выше таблицу. Неправильный подбор / комбинация может привести к повреждению
инструмента.
Соответствие направляющей/типа поршня/элементов крепления
Направляющая Тип поршня Элементы крепления
X-351-BT FG W1024 X-351-BT P 1024 X-BT W10-24-6 SN12-R
X-BT W10-24-6-R
