Требования к креплению – Инструкция по эксплуатации Hilti DX 351
Страница 18
55

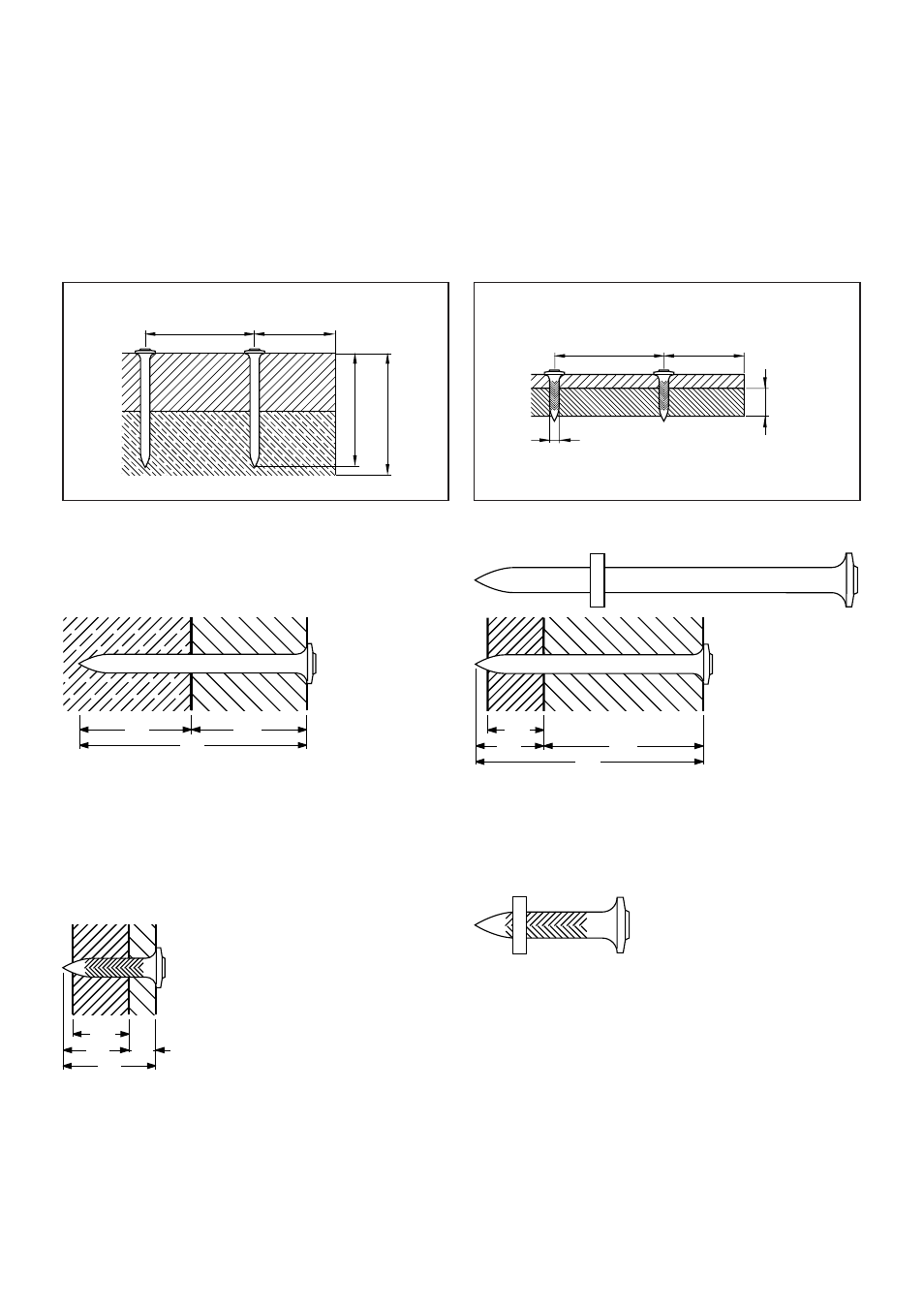

Гвозди X-DNI-/X-DW (Бетон / Сталь)
Длина гвоздя в металле:
Глубина в металле (ЕТ) 22 ± 5 мм
(остриё должно чуть выходить) + толщина материала
(МD) = длине гвоздя. Толщина металла
мин. = 4 мм, максимум = 10 мм
Длина гвоздя в бетоне:
Глубина в бетоне (ЕТ) 27 ± 5 мм + толщина материала
(МD) = длине гвоздя
Глубина в металле (ЕТ) 12 ± 2 мм
+ толщина материала (МD) = длине гвоздя (СL).
Толщина металла (СD) = мин. 4 мм.
Гвозди X-EDNI (Сталь)
Требования к креплению:
Для подробной информации используйте пожалуйста руководство по пороховой технике Хилти или Российские
технические нормы.
Бетон
A = мин. расстояние от края = 70 мм (2
3
/
4
″
)
B = мин. расстояние между осями = 80 мм (3
1
/
8
″
)
С = толщина материала основания = 100 мм (4
″
)
Сталь:
A = мин. расстояние от края = 15 мм (
5
/
8
″
)
B = мин. расстояние между осями = 20 мм (3
1
/
8
″
)
С = толщина материала основания = 4 мм (
5
/
32
″
)
B
A
ET
C
B
A
d
C
Внимание:
Нельзя применять в качестве материала основы следующие виды материалов: стекло, мрамор, пластмассы,
бронзу, медь, скальные породы, изоляционные материалы, пустотелый кирпич, керамический кирпич, металл
менее 4 мм, чугун, газобетон.
MD
ET
SL
SD
SD
MD
ET
SL
MD
ET
SL
