80

ru

легкого вращения рукоятки убедитесь в фиксации карет-
ки. В этой позиции каретка будет неподвижной.

2. Выньте эксцентрик устройства фиксации привода.
3. Вставьте привод в каретку или во вставку.
4. Вставьте эксцентрик до упора в каретку или вставку.
5. Затяните эксцентрик.
6. Закрепите кабель в на кабельном держателе на крышке

каретки.

7. Убедитесь в надежности фиксации привода.

6.3.10 Монтаж соединительной муфты водяного

шланга

1. Подсоедините регулятор расхода воды к подающему шлангу

на приводе.

2. Подсоедините подающий шланг к системе подачи воды.

(соединительный шланг)

-УКАЗАНИЕ-
В качестве принадлежности, между подающим и соединитель -
ным шлангами можно установить индикатор расхода воды.

-ОСТОРОЖНО-
Регулярно проверяйте шланги на отсутствие повреждений.
Следите за тем, чтобы максимально допустимое давление в
них не превышало 6 бар.

6.3.11 Монтаж системы водоотвода

(принадлежность)

ẍẍ

-УКАЗАНИЕ-
Система водоотвода позволяет воде уходить из коронки, не
допуская при этом загрязнения рабочего места. При исполь -
зовании сверлильных коронок диаметром до 250 мм компа -
ния Hilti настоятельно рекомендует использовать систему
водоотвода. Лучший результат достигается в сочетании с
промышленным пылесосом.

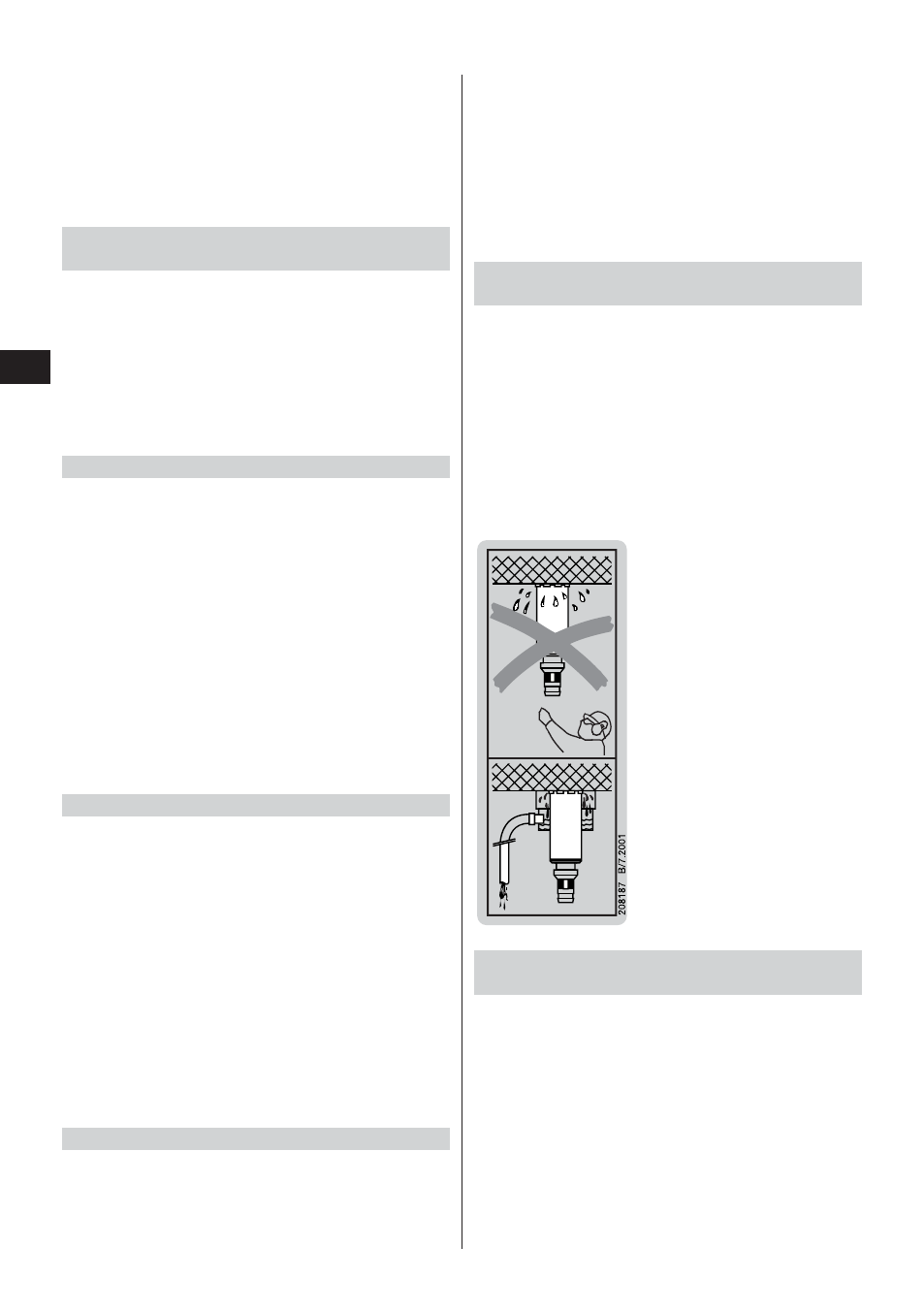

При выполнении работ в потолке обязательно использование
системы водоотвода в сочетании с промышленным пылесо -
сом. Станина должна располагаться по отношению к потолку
под углом 90°.
Диаметр уплотнителя должен соответствовать диаметру алмаз -
ной коронки.

3. Зафиксируйте положение опорной плиты при помощи

быстроразъемной колонны.

4. Выровняйте опорную плиту при помощи трех регулировоч -

ных болтов. Используйте пузырьковые уровни, встроенные
в кареткe.

5. Закрепите быстроразъемную колонну.
6. Убедитесь в надежности фиксации станины.

6.3.6 Изменение угла сверления на станине

(макс. на 45°)

-ОСТОРОЖНО-
Опасность защемления пальцев шарнирами. Надевайте защит -
ные перчатки.

1. Ослабьте болт сверху на распорке и внизу на шарнире

направ ляющей.

2. Установите направляющую в нужное положение. Для удобства

на задней стенке направляющей нанесена градусная шкала.

3. По окончании изменения угла затяните оба болта.

6.3.7 Удлинение направляющей (принадлежность)

-ОСТОРОЖНО-
Для засверливания нельзя использовать коронки или удли-
нители с общей длиной более 650 мм.

1. Снимите крышку (с концевым упором) на верхнем конце

направляющей и установите ее на удлинителе напра -
вляющей.

2. Вставьте цилиндр удлинителя направляющей в направляющую

станины.

3. Зафиксируйте удлинитель направляющей, вращая эксцентрики.

4. В качестве дополнительного концевого упора можно

использовать ограничитель глубины (принадлежность)
на направляющей.

5. После демонтажа удлинителя направляющей, крышку (со

встро енным концевым упором) следует установить на ста -
нину чтобы обеспечить еe функционирование.

6.3.8 Монтаж вставки (принадлежность)

-УКАЗАНИЕ-
При использовании алмазных коронок диаметром свыше
300 мм при помощи вставки следует увели чить расстояние
между осью сверления и станиной. При исполь зовании вставки
использование указателей центра отверстия невозможно.
При поставке вставка на инструмент не уста новленa.
1. Зафиксируйте каретку на направляющей при помощи соот-

ветствующего устройства фиксации. Каретка блокирова-
на, если зафиксирован стопорный палец. Посредством
легкого вращения рукоятки убедитесь в фиксации карет-
ки. В этой позиции каретка будет неподвижной.

2. Выньте эксцентрик фиксатора привода.
3. Вставьте вставку в каретку.
4. Вставьте эксцентрик в каретку до упора.
5. Затяните эксцентрик.

6.3.9 Крепление привода на станине

ẍẖ

-УКАЗАНИЕ-
Привод должен быть отключен от электросети.
1. Зафиксируйте каретку на направляющей при помощи соот-

ветствующего устройства фиксации. Каретка блокирова-
на, если зафиксирован стопорный палец. Посредством

Printed: 30.05.2013 | Doc-Nr: PUB / 5069600 / 000 / 01
