6
DC IN
24V 5A
120W
ANALOG/
DIGITAL
IN
AUX IN
SUBWOOFER
OUT
VIDEO OUT
S-VIDEO
ANTENNA
FM75Ω

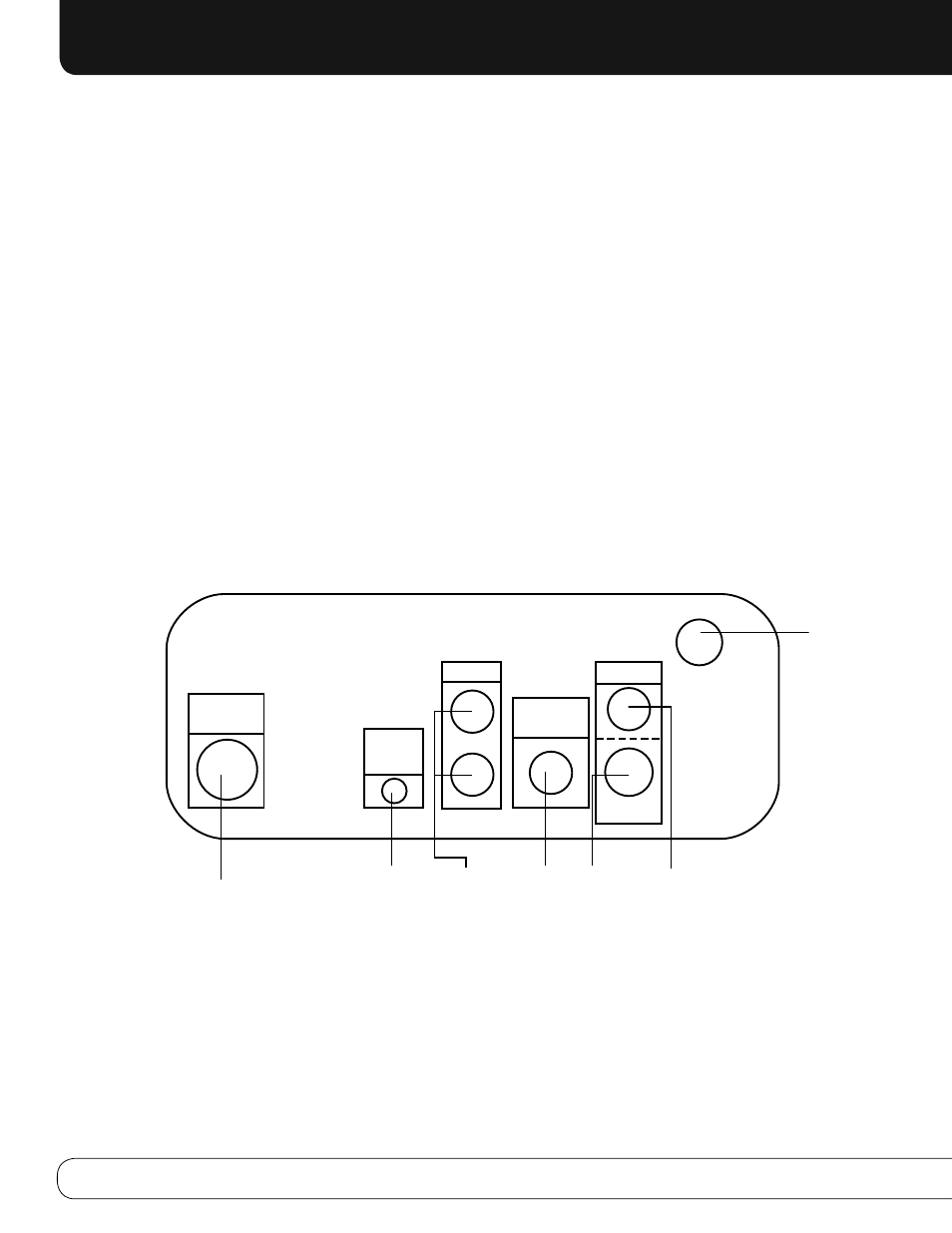

ВЫХоДЫ на заДнеЙ ПанеЛИ
Вход для подключения к источнику постоянного тока:
После выполнения всех других соединений подключите электропитание.
Подключите прилагаемый (соответствующий Вашему региону) шнур пита-
ния к источнику электропитания и к некоммутируемой сетевой розетке.
аналоговый 1/цифровой оптический дополнительный
аудиовходы:
Присоедините здесь либо стерео кабель mini-plug, либо
цифровой оптический аудиокабель (оба кабеля прилагаются), а другой
конец кабеля присоедините к устройству, например, к портативному CD
плееру. Присоединяйте стерео кабель mini-plug только к линейному анало-
говому аудиовыходу плеера или к гнезду для подключения наушников, а
оптический кабель присоединяйте только к цифровому оптическому аудио-
выходу. Выберите Аналоговый 1 или Цифровой источник сигнала.
Дополнительный аналоговый аудиовход:
Присоедините здесь
один конец двухпроводного аналогового соединительного аудиокабеля
типа RCA (не прилагается), а другой конец присоедините к аналоговому
аудиовыходу устройства, например, к магнитофону.
Выход для подключения сабвуфера:
Соедините этот полнофунк-
циональный выход с активным сабвуфером (не прилагается), оснащённым
фильтром нижних частот для качественного воспроизведения низкочастот-
ного (бас) сигнала, или соедините его с внешним усилителем либо звуковой
колонкой со встроенным усилителем.
Выходы композитного и S-видео:
Соедините любой из этих выхо-
дов с телевизором или монитором для просмотра видео или фотографий,
сохранённых на совместимом iPod, поддерживающем просмотр видео.
На данный момент (на момент написания этого документа) просмотр
видео поддерживают только модели iPod nano 3–го поколения, iPod classic
и iPod 5–го поколения. Другие устройства отображения не доступны при
использовании этих выходов.
Ввод антенны FM:
Присоедините прилагаемый антенный (FM) провод
здесь.
ВХОД ДЛя ПОДКЛюЧЕНИя К
ИСТОЧНИКУ ПОСТОяННОГО ТОКА
АНАЛОГОВЫЙ 1/
ЦИфРОВОЙ ОПТИЧЕСКИЙ
ДОПОЛНИТЕЛЬНЫЙ
АУДИОВХОДЫ:
ВВОД АНТЕННЫ FM
ВЫХОД ДЛя
ПОДКЛюЧЕНИя
САБВУфЕРА
ДОПОЛНИТЕЛЬНЫЙ
АНАЛОГОВЫЙ
АУДИОВХОД
S-ВИДЕОВЫХОД
ВИДЕОВЫХОД
