Установка и подключение.
После распаковки устройства и размещения его на твердой поверхности, способной выдержать его вес,
Вам следует произвести подключение Вашего аудио и видео оборудования. Эти шаги следует произвести
только при первой установке ресивера или при изменениях в составе оборудования.
Подключение аудио компонентов.
Мы рекомендуем Вам при подключении источников сигнала и рекордеров применять высококачественные
соединительные кабели для сохранения высокого качества сигналов. При выполнении соединения аудио
оборудования всегда хорошо отключать устройство от сетевой розетки. Это предотвращает любую
возможность случайного прохода звуковых сигналов и тресков на громкоговорители и повреждения
последних.
1. Соедините аналоговый выход проигрывателя компакт-дисков со входами для проигрывателя СD(7).
Примечание: Если СD проигрыватель оснащен как нерегулируемыми, так и регулируемыми аудио выхо-
дами, лучше воспользуйтесь нерегулируемыми выходами, чтобы не оказалось, что входной в ресивер сигнал
настолько низок, что звук имеет шумы, или настолько высок, что сигнал искажен.
2. Присоедините аналоговое Play/Out гнездо кассетной деки, проигрывателя компакт-дисков, мини-дисков
или других аудио проигрывателей к Входам воспроизведения для кассетной деки (9). Соедините аналоговые
Record/In гнезда проигрывателя с Выходами записи для кассетной деки (10) на HK 3490. Когда к этим входам
подсоединена трех-головочная кассетная дека, Вы сможете просматривать выходной сигнал источника,
который находится в процессе записи.
3. Соедините выходы второго аудио рекордера, VCR или другого устройства с линейным аудио выходом с
Аудио и видео входы воспроизведения для Video 1 (8). Если используется записывающее устройство,
соедините его RECORD/IN гнезда с соответствующими Аудио и видео выходами записи для Video1 (11).
4. Аудио выход любого электронного устройства (телевизор, спутниковый ресивер или DVD), имеющего
линейный выход, можно соединить с Аудио и видео входами для Video 2 (12) и Аудио и видео входами для
Video 3 (14).
Примечание: Для просмотра изображения от видео источников подключите Выход на видео монитор (21)
к композитному входу телевизора или видео экрана.
5. Соедините выходы проигрывателя со звукоснимателем с Фоно входами (6). Чтобы не допустить шума
при фоно воспроизведении, соедините заземляющий провод звукоснимателя с терминалами Фоно
заземления (3).

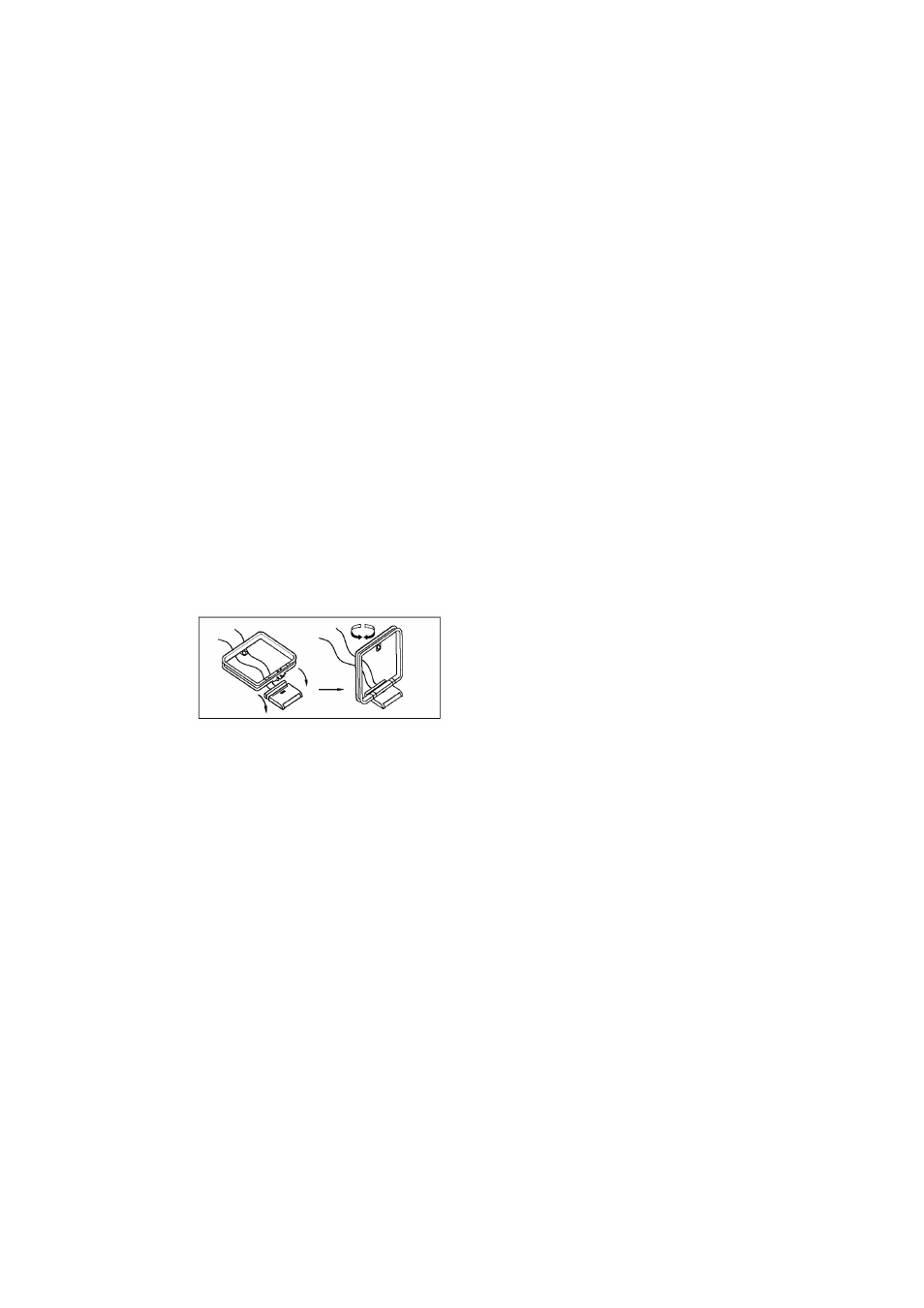

6. Соберите рамочную AM антенну, поставляемую вместе с ресивером так, как это показано на рисунке
ниже. Присоедините ее к клеммам с винтовым креплением Разъема для антенны AM(2).
7. Подсоедините FM антенну к Разъему для антенны FM(1) (75 Ом).
FM антенна может быть: внешней антенной, устанавливаемой на крыше; внутренней силовой или
двужильной проволочной антенной; или соединением от системы кабельного телевиденья. Примите во вни-
мание, что, если антенна или соединение используют двухжильный кабель 300 Ом, Вам необходимо вос-
пользоваться адаптером 300Ом-к-75Ом, который поставляется вместе с аппаратом.
8. Если Вы хотите воспользоваться внешним оборудованием (процессор, эквалайзер), то Вы можете
подключить его вход к Выходу предварительного усиления (15), а выход к Входу усилителя MAIN IN (13).
Также внешнее оборудование может быть подключено к Входам воспроизведения для кассетной деки(9) и
Выходам записи для кассетной деки(10).
9 . HK 3490 оснащен цифро / аналоговым конвертером, что позволяет подключать любой цифровой
музыкальный проигрыватель (CD player, MP3, Mini-Disc), которые на выходе имеют цифровой PCM сигнал
для высоко качественного звучания. Так же DVD проигрыватель можно подключить для первосортного стерео
или Virtual Dolby Surround movie звучания, при условии что Вы настроите DVD проигрыватель на постоянную
передачу PCM формата из цифровых выходов.
У Вас есть два варианта Коаксиальный цифровой аудио вход(25) и Оптический цифровой аудио вход (26).
Поэтому Вы можете легко выбрать любой вариант, а так же Вы можете использовать оба разъема
одновременно.
10 . Док-станция The Bridge для iPod от компании Harman Kardon подсоединяется к Входу для докстанции
The Bridge (22), только при подключении ресивер HK 3490 должен быть выключен. После подключения
докстанции можно подсоединить плеер iPod, и использовать его, когда захотите как аудио источник. Видео
материалы, хранящиеся на плеере iPod нельзя просматривать, используя ресивер HK 3490.
