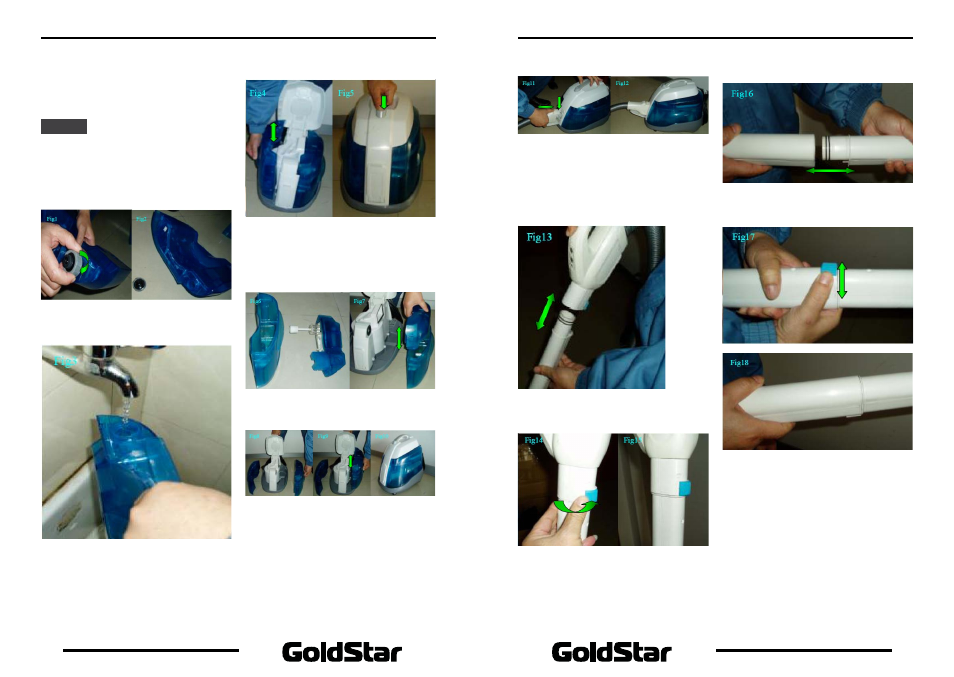

СБОРКА ПЫЛЕСОСА
Сборка Вашего пылесоса проста, никакие специаль-
ные инструменты не требуются .
вниМание:
Перед сборкой или разборкой пылесоса всегда отклю-
чайте его от электросети.
установка резервуара для залива чистой воды и
моющего средства
Открутите крышку с клапаном резервуара для воды
(Рис . 1 и Рис . 2) .
Залейте в резервуар воду и моющую жидкость
(шампунь) в пропорции 1 колпачок моющей жидко-
сти на 1 л воды (Рис . 3) . Закрутите клапан резервуа-
ра для воды .
Установите резервуар с залитой водой и моющей
жидкостью в пылесос и закройте крышку корпуса
пылесоса (Рис . 4 и Рис . 5) .
установка резервуара для отработанной воды
Закройте резервуар для отработанной воды крыш-
кой (Рис . 6 и Рис . 7) .
Установите закрытый резервуар в пылесос и за-
кройте крышку корпуса пылесоса (Рис . 8, Рис . 9 и
Рис . 10) .
Подсоединение шланга к корпусу
Откройте крышку соединительной муфты на кор-
пусе пылесоса и вставьте в нее шланг (Рис . 11 и Рис .
12) . Должен раздаться щелчок, что означает, что
шланг зафиксировался .
соединение шланга и трубки
Нажмите кнопку фиксации и вставьте (не до конца)
трубку в отверстие ручки шланга (Рис . 13) .
Отпустите кнопку фиксации . Вставьте трубку до
упора . Должен раздаться щелчок, означающий,
что трубка зафиксирована (Рис . 14 и Рис . 15) .
соединение двух трубок
Нажмите кнопку фиксации и вставьте (не до конца\
одну трубку в другую (Рис . 16) .
Отпустите кнопку фиксации . Вставьте трубку до
упора . Должен раздаться щелчок, означающий,
что трубка зафиксирована (Рис . 17 и Рис . 18) .
