Страница 7
: Клавиша STANDBY/POWER
Рабочий режим/режим ожидания.
; Лоток для загрузки диска
< Клавиша OPEN/CLOSE
Загрузка/извлечение диска.
= Клавиша PREV
Воспроизведение с предыдущей метки.
> Клавиша NEXT
Воспроизведение с последующей метки.
? Клавиша REW
Ускоренное обратное воспроизведение/
настройка радиостанций в режиме тюнера.
@ Клавиша FWD
Ускоренное воспроизведение вперед/
настройка радиостанций в режиме тюнера.
A Клавиша SOURCE
Переключение режимов DVD−ресивер/
Аудиовход/Тюнер/Цифровой аудиовход.
B Клавиша PLAY/PAUSE
Воспроизведение/пауза.
C Клавиша STOP
Остановка воспроизведения.
0 Микрофонные входы
1 Регулятор VOLUME
Регулировка громкости.
2 Окно VFD−дисплея
3 Разъем для подключения наушников
4 USB−порт*
5 Клавиша BOOST**
Усиление низких частот.
ВВЕДЕНИЕ
5

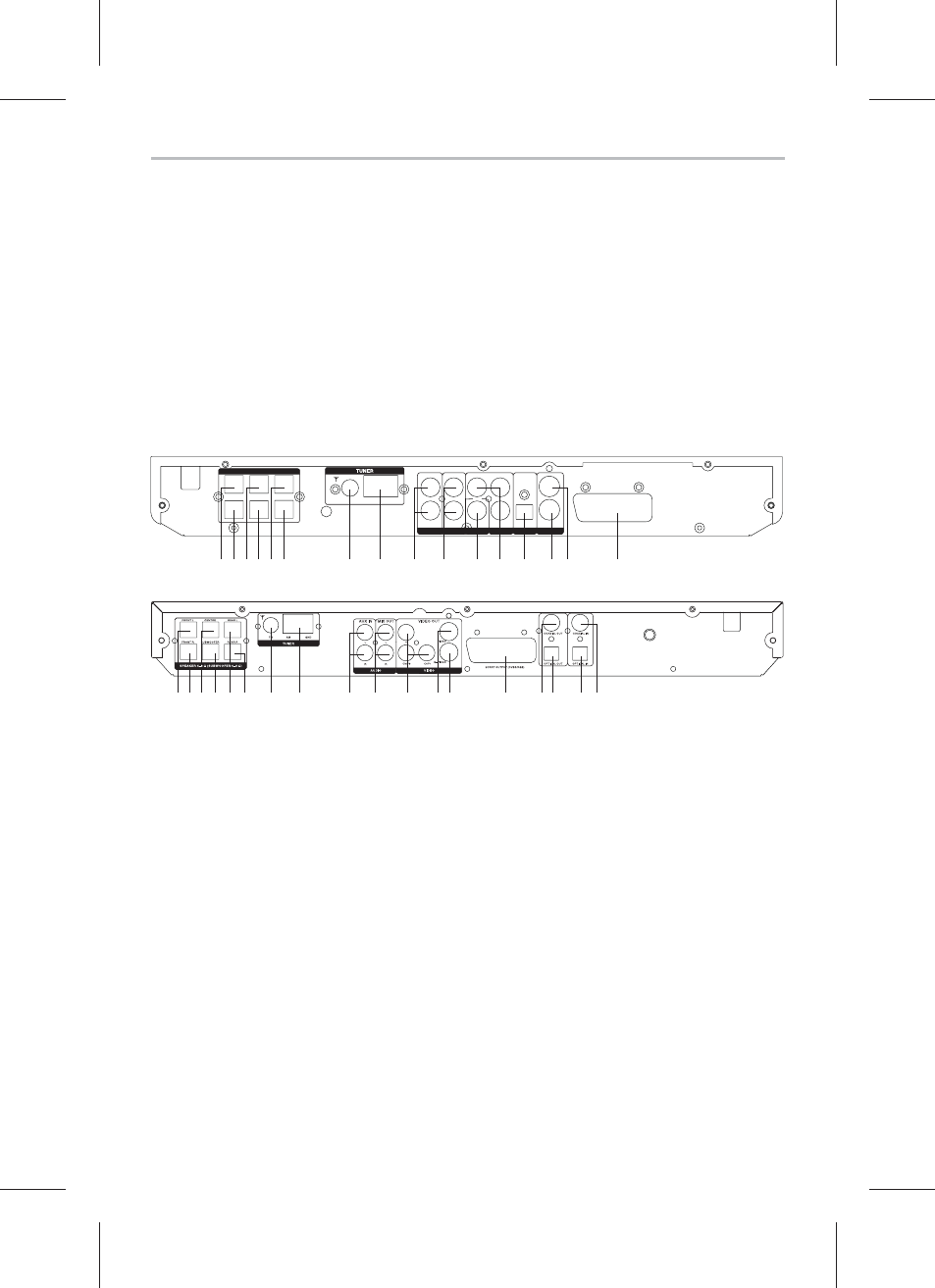

Общий вид задней панели
:
;
3
<=>?@A
B
4
5 2
C
0
1
:
;
: Разъем для подключения антенны
AM−диапазона
; Разъем для подключения антенны
FM−диапазона
< Разъем для подключения левого фронтального
громкоговорителя (выход со встроенного
усилителя)
= Разъем для подключения правого фронтального
громкоговорителя (выход со встроенного
усилителя)
> Разъем для подключения центрального
громкоговорителя (выход со встроенного
усилителя)
? Разъем для подключения сабвуфера (выход
со встроенного усилителя)
@ Разъем для подключения левого
громкоговорителя окружающего звука (выход
со встроенного усилителя)
A Разъем для подключения правого
громкоговорителя окружающего звука (выход
со встроенного усилителя)
B Разъем аудиовхода
C Стереофонический аудиовыход
0 Разъем компонентного видеовыхода
Y Cb (Pb) Сr (Pr)
1 Разъем композитного видеовыхода
2 Разъем видеовыхода S−Video
3 Разъем SCART
4 Разъем коаксиального цифрового аудиовыхода
5 Разъем оптического цифрового аудиовыхода
6
Разъем оптического цифрового аудиовхода
7
Разъем коаксиального цифрового аудиовхода
DK14**SI
DK18**SI
DK19**SI
>?
<=
@A
5
B
0
3
6
4
7
12
C
FRONT L
CENTRE
REAR L
FRONT R
WOOFER
REAR R
SPEAKER 4−8 Ω (WOOFER 6−8 Ω)
FM
GND
AM
VIDEO
VIDEO OUT
OPTICAL OUT
AUDIO
S−VIDEO
Cb/Pb
R
AUX IN
MIX OUT
VIDEO OUT
L
R
L
VIDEO
Cr/Pr
Y
COAXIAL
OPTICAL
SCART OUTPUT (CVBS/RGB)
* Только для моделей серии DK19**SI.
** Только для моделей DK18**SI, DK19**SI.
