Инструкция по эксплуатации MegaJet MJ-500
Страница 4
4
5) Переключение сеток / Быстрый переход в «Российскую» сетку частот (-5 КГц) / Настройка
приоритетного канала
6) Автоматический шумоподавитель (ASQ) / CTCSS кодер включение/выключение,
настройка CTCSS
7) Вызов содержимого из памяти, занесение в память
8) Кнопка приема-передачи (при нажатии – режим передачи, при отпускании – режим
приема)
9) Регулировка громкости / переключение каналов вниз / регулировка шумоподавления
10) Регулировка громкости / переключение каналов вверх / регулировка шумоподавления

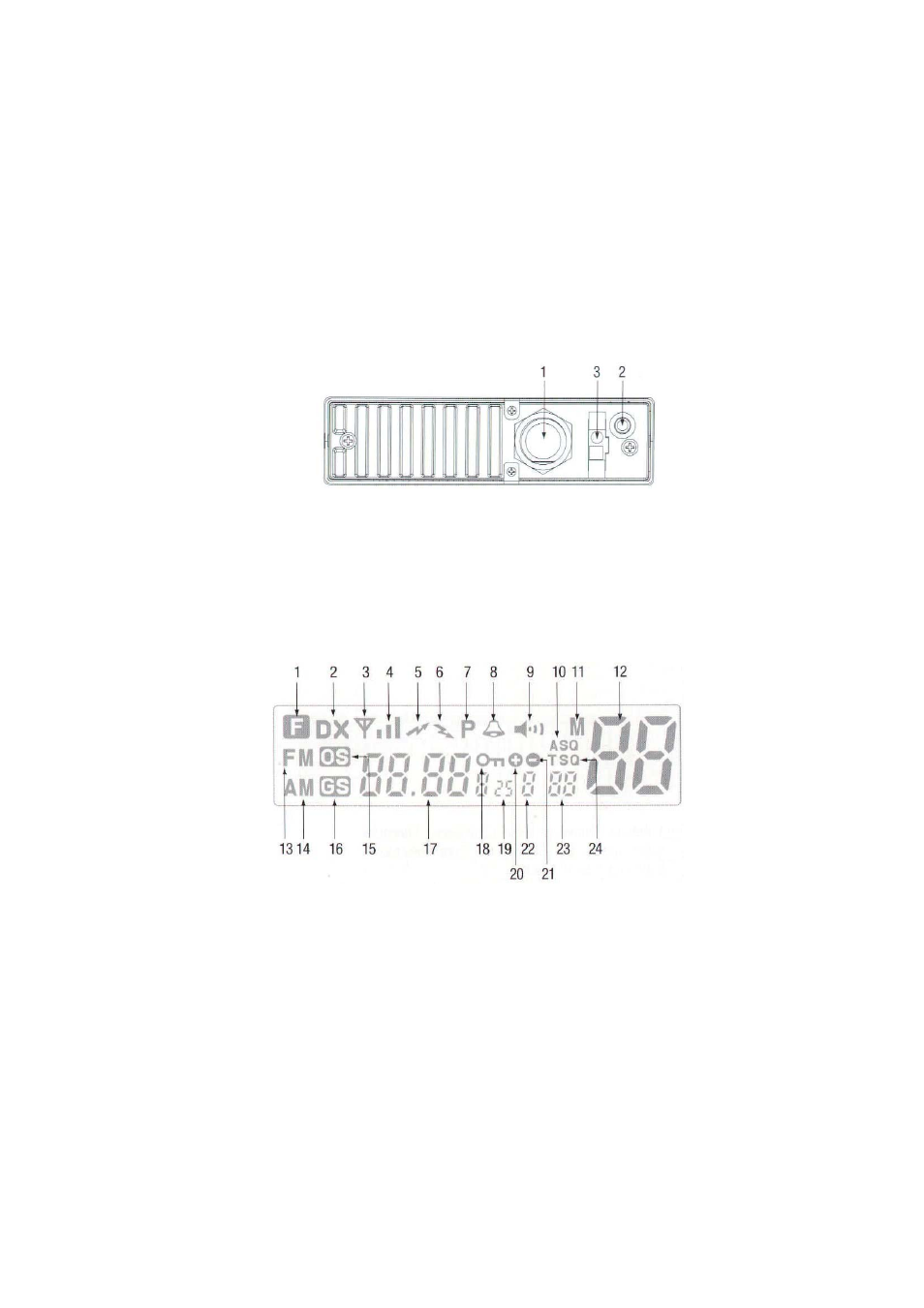

Рис. 4. Описание разъемов на задней панели радиостанции MegaJet MJ-550, MJ-555
1. Разъем для подключения антенны (PL-259)
2. Разъем для подключения внешнего громкоговорителя (3,5 мм, моно)
3. Входной разъем питания
Рис. 5. ЖК-дисплей радиостанции MegaJet MJ-550, MJ-555
1. Режим Функция. Отображается, если была нажата кнопка F.
2. DX - Режим прослушивания дальних корреспондентов
3. Антенна
4. Уровень сигнала
5. Индикатор передачи
6. Индикатор приема
7. Приоритетный канал
8. Roger Beep Вкл. / Выкл.
9. Функция Монитор
10. ASQ – автоматический шумоподавитель
