Инструкция по эксплуатации MegaJet MJ-350
Страница 9
МОНТАЖ РАДИОСТАНЦИИ.
Этап 1. Вставьте радиостанцию в монтажную скобу до совмещения с
фиксаторами (см. рис. 3). Установите оптимальный угол наклона корпуса радиостанции
для удобства доступа. Динамик радиостанции не должен быть затенён препятствием,
звук должен распространяться свободно – см. раздел “ГАРАНТИЙНЫЕ
ОБЯЗАТЕЛЬСТВА”.
Этап 2. Закрепите фиксаторы радиостанции, предусмотрев при этом место для
подключения внешних кабелей к задней стенке радиостанции.

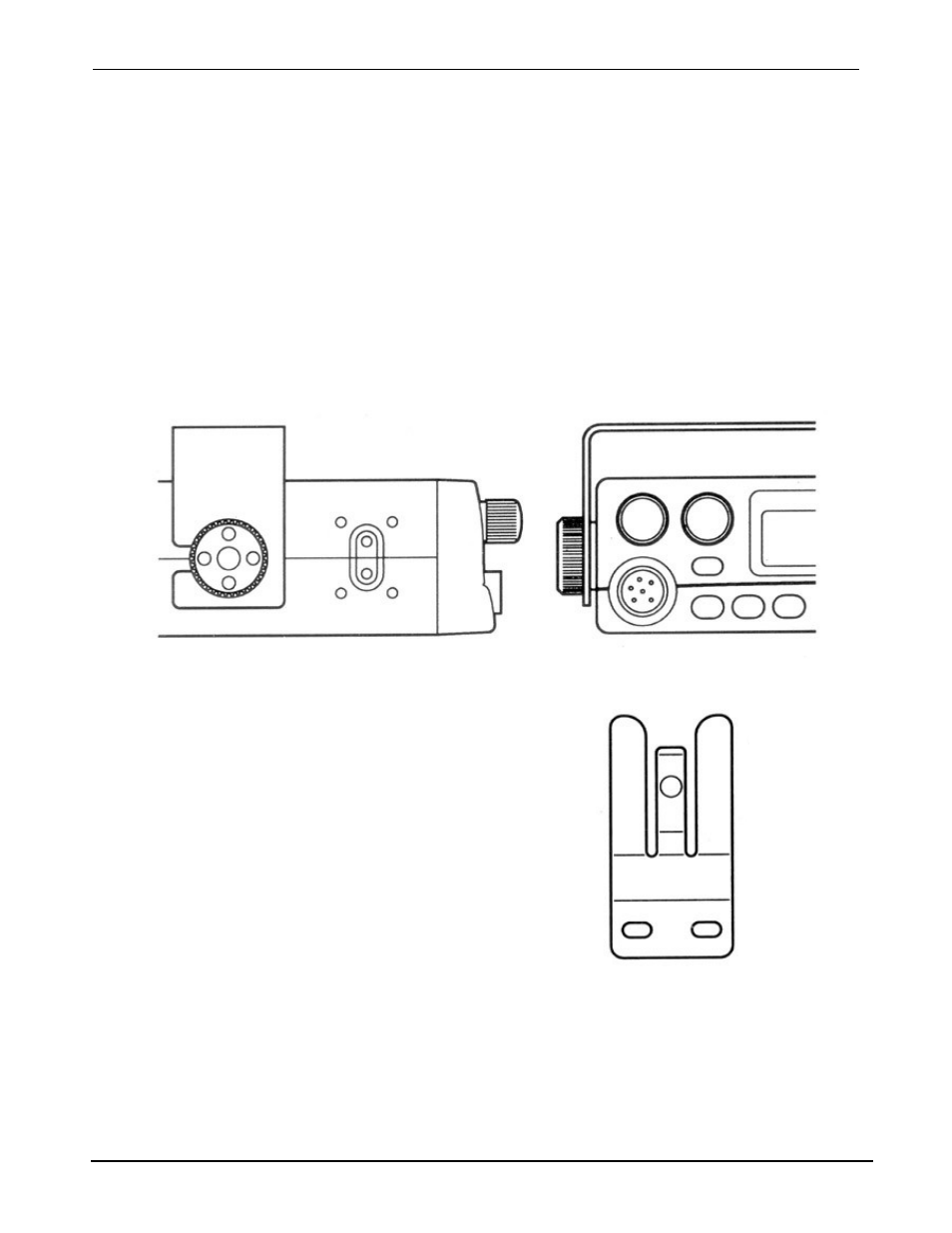

Рис. 3. Пример крепления радиостанции фиксаторами-барашками.
УСТАНОВКА ДЕРЖАТЕЛЯ МИКРОФОНА.
Рядом с радиостанцией на приборной панели
автомобиля просверлите два отверстия для
установки кронштейна-держателя микрофона
(см. рис. 4).
Закрепите держатель двумя винтами-
саморезами 10 мм из комплекта к
радиостанции.
